组合式力量训练金属机架结构设计

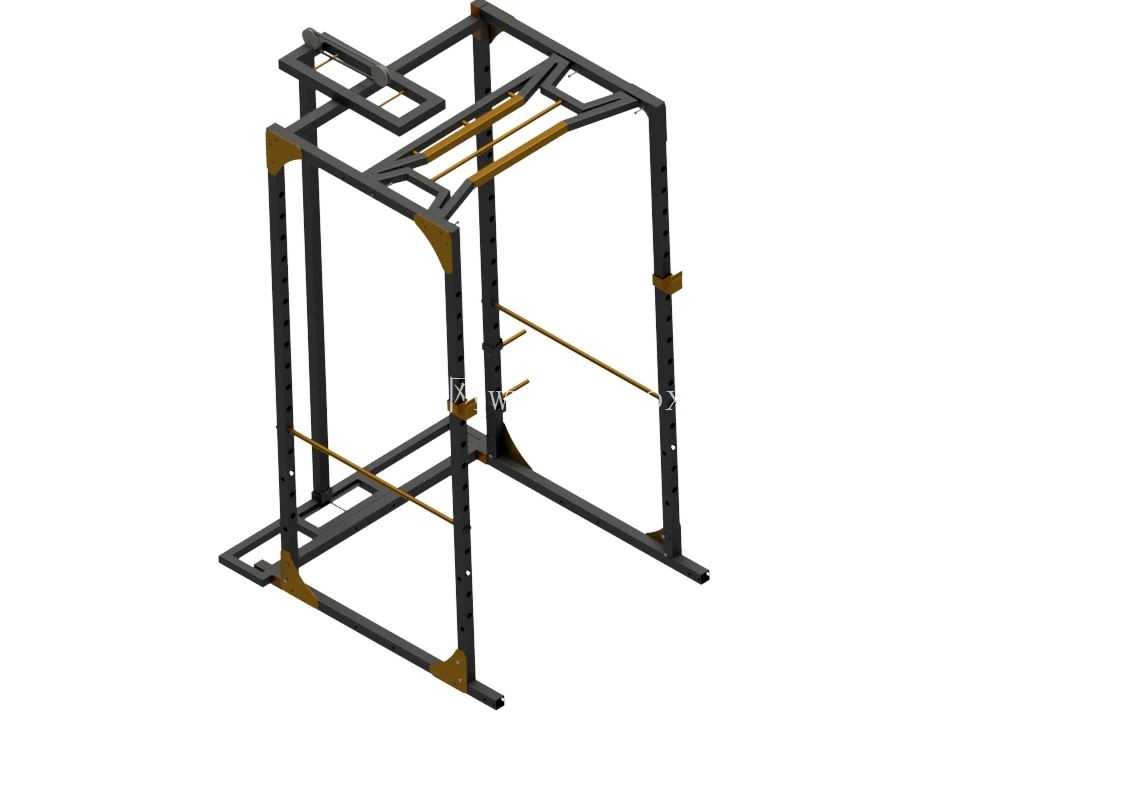

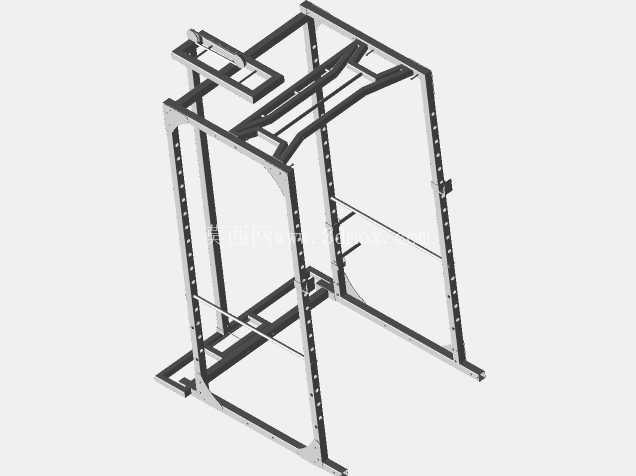

　　这款组合式力量训练机架，核心面向商用健身房、企事业单位健身区、家庭专业健身场景的力量训练需求，作为多功能力量训练的核心承载结构，可适配杠铃深蹲、卧推、引体向上、高位下拉等十余种力量训练动作，无需额外搭配独立的单功能训练架，大幅节省场地占用空间。从结构设计逻辑来看，整体采用矩形钢管拼焊成型的框架式结构，主立柱选用壁厚不低于3mm的冷轧方管，沿立柱长度方向等距加工有直径16mm的调节孔位，孔位间距控制在50mm，可适配不同身高训练者的安全杠、挂钩、附件的安装高度调节需求，调节时仅需插拔配套的安全插销即可完成定位，无需额外工具，操作便捷。

　　框架底部采用横向通长的底梁设计，底梁与地面接触位置预留有M12的膨胀螺栓安装孔，可直接将机架固定在水泥地面上，避免大重量训练时机架出现滑移、侧翻风险，若为临时场地使用，也可在底梁位置加装配套的橡胶减震垫，无需打孔即可实现防滑固定，适配不同场地的安装要求。两侧立柱之间的横向连接杆采用分段式设计，既作为框架的加强筋提升整体抗扭刚度，也可作为安全防护杠的安装位，安全防护杠可沿立柱孔位上下调节，在训练者出现力竭情况时可直接承接杠铃，避免杠铃砸落造成人员受伤，安全杠的承重设计不低于500kg，可满足大重量力量训练的安全防护需求。

　　框架顶部设计有一体化的引体向上握把结构，握把采用多弧度折弯设计，可适配宽握、窄握、对握等不同的引体向上训练姿势，握把表面预留有防滑套安装位，可包裹橡胶防滑套提升握持摩擦力，避免训练时手滑脱落。从安装边界来看，机架整体占地面积控制在1.8㎡左右，长度方向尺寸约1.2m，宽度方向约1.5m，高度方向约2.2m，安装时需预留周边不小于0.5m的操作空间，满足训练者动作施展、附件更换的空间需求，顶部距离天花板需预留不小于0.3m的间隙，避免引体向上动作时头部碰到天花板。

　　结构设计阶段通过有限元仿真对主承重部位做了应力校核，在额定承重载荷下，主立柱的最大变形量不超过1mm，焊接位置均采用满焊工艺处理，焊后做抛丸除锈、静电喷塑处理，表面涂层厚度不低于80μm，可应对健身房高频率使用场景下的耐磨、防腐蚀需求，避免长期使用后出现涂层脱落、机架锈蚀问题。机架的各连接位置均设计有定位止口，现场组装时可快速对齐孔位，降低安装难度，所有外露的螺栓端部均加装了塑料保护帽，避免训练过程中磕碰划伤。不同于市面上的单功能深蹲架，这款机架在框架侧面预留了多个附件安装接口，可后续加装弹力带挂点、杠铃片存储架、TRX悬挂训练带挂点等拓展配件，无需对主体框架做二次加工即可实现功能拓展，适配不同训练阶段的使用需求。框架的整体重心经过优化设计，空载状态下重心落在底梁围成的矩形中心位置，加装杠铃片等附件后重心偏移量不超过50mm，进一步提升了使用过程中的稳定性，即使在不打膨胀螺栓的临时使用场景下，也能满足常规重量训练的稳定性要求。
