轻型民用MD500直升机外观结构三维建模

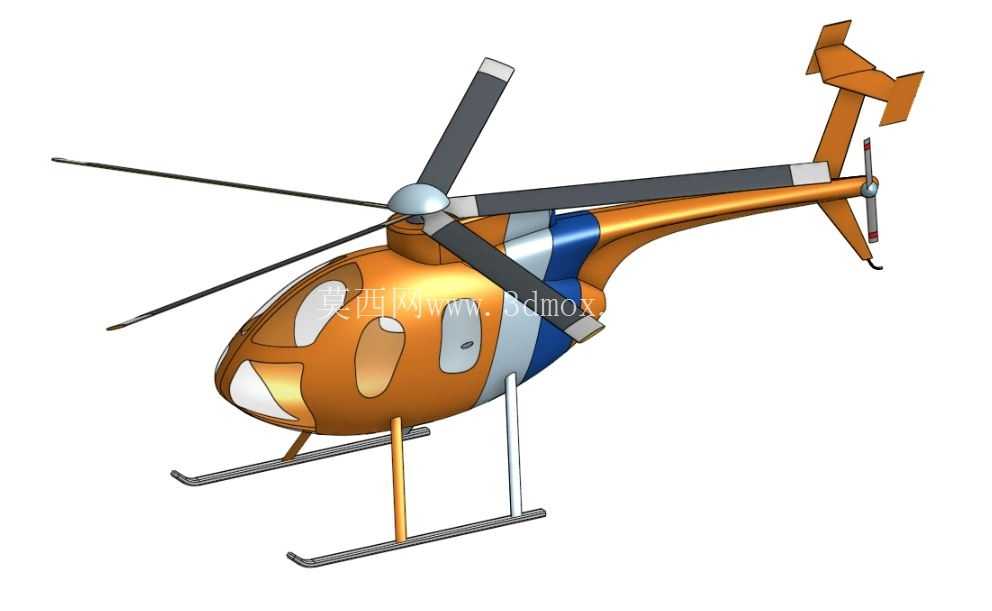

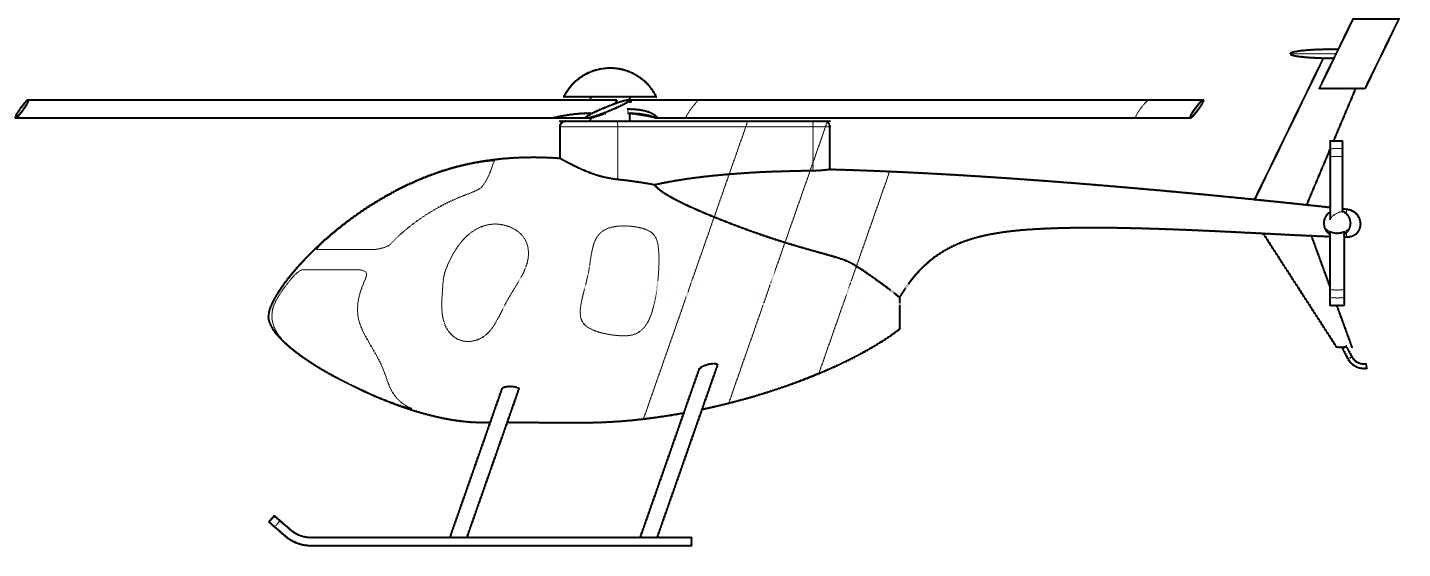

这款MD500系列轻型直升机的三维结构模型，还原了该机型经典的单旋翼带尾桨布局特征，建模过程中优先匹配通航作业场景的实际使用需求，对机身结构、旋翼系统、起落架等核心部件的装配边界做了精准还原。从实际应用场景来看，该机型常年活跃在农林植保、警务巡逻、航空摄影、短途通勤、应急救援等多个通航作业领域，小巧的机身尺寸让它能在林间空地、城市楼顶停机坪、野外临时起降点完成起降，对起降场地的要求远低于中型运输直升机，这也是它在民用通航领域保有量居高不下的核心原因。

建模时首先梳理了整机的功能逻辑：主旋翼采用四叶柔性桨叶设计，桨毂中心的铰支座结构预留了挥舞、摆振自由度的装配空间，对应实际飞行中桨叶随飞行姿态调整的活动余量，避免结构干涉；尾桨采用两叶跷跷板式结构，安装在尾梁末端的右侧，搭配垂尾、平尾组成的尾部安定面，平衡主旋翼旋转产生的反扭矩，同时保证前飞、侧飞状态下的航向稳定性。机身主体采用水滴形流线外壳，曲面建模时严格匹配实机的气动外形，风挡区域的多块曲面玻璃做了分块处理，对应实际机型的座舱视野设计，前排双座、后排三座的座舱布局在模型内部做了空间预留，能直观体现座舱的有效乘坐空间与设备安装区域。

起落架部分采用滑橇式设计，两根横向滑橇通过前后支撑立柱与机身底部连接，建模时还原了滑橇的弧形缓冲结构，这种设计不需要额外的起落架收放机构，结构重量更轻，同时能在松软草地、砂石地面起降时分散机身重量，避免机轮陷滞，非常适合野外作业场景。尾梁部分采用半硬壳式结构建模，从机身尾部平滑过渡到尾桨安装座，尾梁内部预留了传动传动轴的走行空间，对应实际机型中发动机动力从座舱后部动力舱传递到尾桨的传动路径。

从安装边界与尺寸匹配来看，整机旋翼直径与机身长度的比例严格参照实机参数，主旋翼旋转时的扫掠范围、尾桨旋转的安全余量都在模型中做了可视化标注，方便后续做飞行场景仿真、起降场地规划时直接调用尺寸参考。机身侧面的检修口盖、舱门轮廓都做了细节刻画，动力舱的散热通风口区域做了格栅结构还原，对应实际飞行中发动机的散热需求，不会因为外观建模忽略功能结构的表达。

建模过程中对曲面连续性做了多次调整，机身曲面从机头到尾梁的过渡保持G2连续，避免出现曲面折角影响气动仿真的精度，桨叶的翼型截面参照该机型实际使用的翼型数据做了拉伸放样，桨叶的负扭转角度也做了对应还原，能直接用于基础的旋翼气动性能验证。不同部件的装配关系都做了约束匹配，比如主旋翼桨毂与主轴的同轴度、尾桨与尾传动轴的同轴度、滑橇起落架的对称度，都符合实际装配的公差要求，不会出现结构错位的问题。

针对不同作业场景的改装预留，模型中机身腹部、两侧短翼位置都预留了任务设备的安装接口，比如植保作业时的药箱喷洒架、警务巡逻时的光电吊舱安装位、航拍作业时的摄影设备挂载点，这些接口的位置与承重结构对应，符合实际改装时的结构强度要求，不需要重新调整机身主体结构就能完成不同任务模块的搭载。座舱内部的操纵杆、仪表台区域做了简化但保留了安装位置，方便后续细化座舱细节时直接定位，不需要重新测量座舱空间尺寸。

整个模型的结构拆分逻辑完全对应实机的制造装配流程，机身段、尾梁段、旋翼系统、起落架系统都做了独立的部件分组，方便后续做结构拆解演示、装配工艺仿真，也能直接导入仿真软件做整机的模态分析、重心测算，验证不同载重状态下的整机平衡特性。比如在做应急救援场景的仿真时，可以直接在机身侧面挂载救援绞车，模型预留的安装位置能保证绞车的重心在整机允许的范围内，不会出现重心偏移超出飞行包线的问题。
