自行车后拨链器安装吊架适配结构

　　在自行车传动变速系统的装配与维修场景中，后拨链器吊架是衔接车架尾端与变速拨链器的核心承载零件，直接决定了变速机构的安装定位精度与运行稳定性。这款适配多型号公路车架的拨链器吊架，复刻了经典款后拨挂钩的成熟结构，可兼容多款市售主流公路车型的尾端安装位，解决了部分老款车型、进口车型替换配件难寻的实际问题。从实际装车使用的角度来看，该零件的核心作用是为后拨链器提供刚性可靠的安装基准，同时在车辆发生侧向磕碰、摔车时，优先通过自身的形变吸收冲击能量，避免价值更高的车架尾勾部位发生不可逆的变形损伤，降低骑行过程中的意外维修成本。

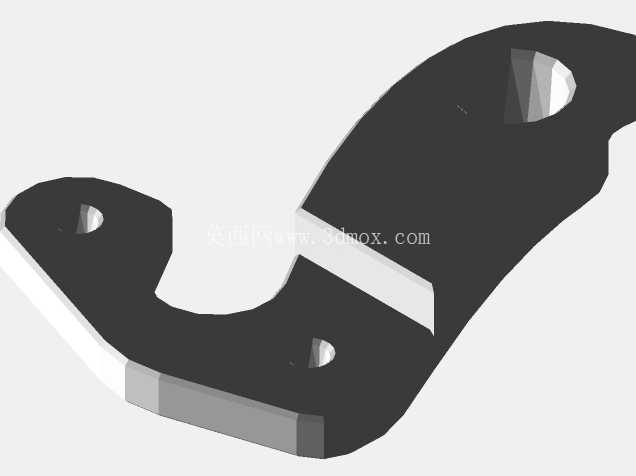

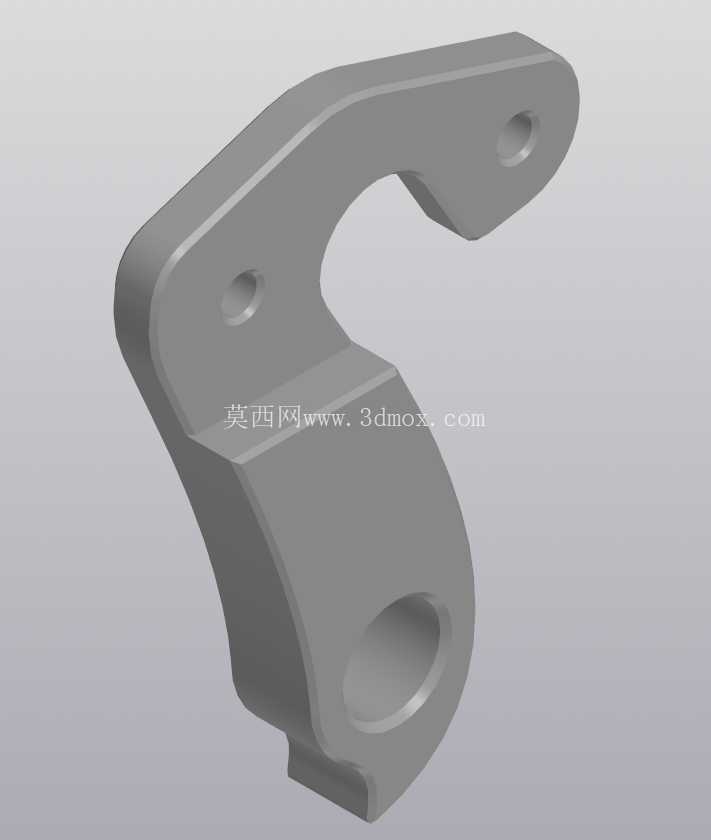

　　结构设计上，该吊架采用了一体化弯折的承载构型，整体轮廓贴合车架尾端的弧形安装面，不存在多余的突出结构，能够避免骑行过程中与辐条、链条、飞轮片发生运动干涉。零件上共设置三处安装孔位，顶部两处为M4规格的螺纹安装孔，孔距匹配对应车架尾端的安装螺柱位置，装配时可通过两颗螺丝将吊架牢牢锁紧在车架预设的安装座上，孔位周边做了局部加厚处理，提升螺丝锁紧时的结构强度，避免反复拆装导致的孔位滑牙、开裂问题。底部为M10规格的通孔，是后拨链器的固定安装位，孔位的同轴度公差控制在合理范围内，能够保证后拨链器安装后与飞轮片保持平行，避免变速过程中出现跳齿、蹭链、变速不准的问题。

　　零件的弯折过渡区域均做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受侧向冲击时，应力能够沿着弧形曲面均匀分散，不会出现瞬间断裂的情况。从安装边界来看，该吊架的整体厚度、外轮廓弧度完全匹配对应车型的车架尾端空间，装车后不会突出车架后下叉的外轮廓，既不会影响整车的外观完整性，也能在车辆发生侧倒时率先接触地面，为车架、后拨提供缓冲防护。实际选材适配方面，该结构可采用铝合金压铸或钢件冲压工艺加工，不同材质版本可分别满足轻量化竞速需求与高强度越野需求，加工完成后仅需去除表面毛刺、做表面防锈处理即可投入装配，不需要额外的二次加工。

　　在日常维修替换场景中，维修人员仅需核对车架型号与孔位尺寸，即可直接替换原有变形或断裂的旧吊架，不需要对车架进行打磨、扩孔等改装操作，大幅降低了维修门槛与工时成本。对于三维建模从业者而言，该模型的建模过程需要重点关注三处孔位的相对位置精度、弯折曲面的顺滑度，以及安装贴合面的平面度，这些参数直接决定了模型打印或机加工后能否顺利装车使用，建模时需要优先保证安装基准面的坐标精度，再逐步完善外部的过渡曲面细节，避免出现曲面造型好看但无法实际装配的问题。
