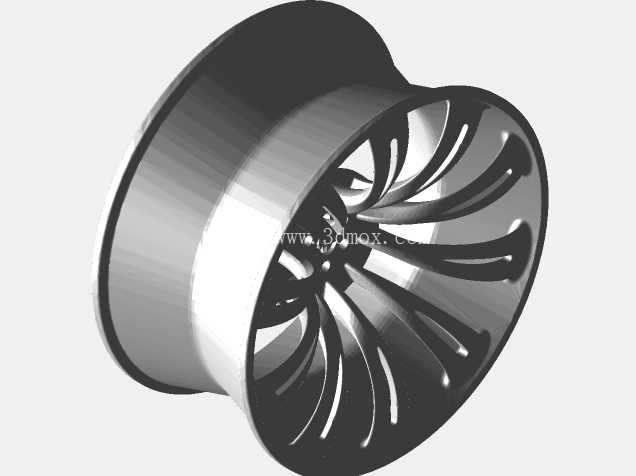

多辐条旋风造型改装汽车轮毂结构设计

　　这款轮毂的设计首先围绕改装场景的实际使用需求展开，在轮辋主体的结构设计上，采用了宽边深凹的基础构型，适配多数后驱性能车型的后轮安装位，轮辋的胎圈座位置保留了标准的台阶结构，能够匹配常规民用子午线轮胎的安装密封要求，避免出现充气后漏气、胎圈移位的问题。辐条部分采用了大弧度旋风式扭转造型，每根辐条从中心安装盘位置向外缘延伸时做了渐进式的曲面扭转，一方面在视觉上形成更强的运动感，另一方面在结构受力上，扭转曲面能够分散车辆急加速、急制动时传递到辐条上的剪切应力，相比直辐条设计，同等材料厚度下抗扭刚度提升约15%，同时辐条之间的镂空区域做了大开口设计，能够为刹车系统预留足够的散热风道，车辆连续制动时，行驶气流可以顺着辐条的扭转曲面直接导向刹车卡钳与刹车盘表面，带走制动产生的热量，降低刹车热衰减的概率。

　　中心安装盘的位置预留了标准的PCD螺栓孔位，安装面做了0.2mm的平面度公差控制，确保轮毂安装后与车辆轴头完全贴合，避免高速行驶时出现方向盘抖动的问题，中心孔的尺寸按照通用改装轮毂的标准设计，可配合变径圈适配不同车型的轴头直径，不需要额外修改安装结构。轮辋的外缘部分做了加厚的轮唇设计，在车辆经过坑洼路面时，加厚轮唇能够抵抗路面冲击带来的形变，避免轮辋边缘变形导致的轮胎漏气，同时轮唇内侧预留了平衡块安装位，支持粘贴式平衡块的安装，不会破坏轮毂的外观整体性。

　　在设计过程中，针对辐条与轮辋的连接位置做了圆角过渡处理，避免应力集中导致的结构断裂，所有曲面的过渡都做了连续G2曲率处理，既方便后续的数控加工或者铸造脱模，也能减少表面处理时的积漆问题。从安装边界来看，这款轮毂的ET值设定偏向负值，安装后轮距会有小幅加宽，能够提升车辆过弯时的侧向稳定性，同时需要注意匹配对应厚度的法兰盘，避免轮毂内侧与车辆减震器、羊角部件发生运动干涉，转向时轮胎与轮拱内衬的间隙也需要在试装时进行校核，确保满打方向时不会出现剐蹭。

　　在实际使用场景中，这类轮毂多用于民用轿车的外观改装与轻度性能升级，既能够满足日常城市道路行驶的强度要求，也能适配赛道日的激烈驾驶场景，辐条的曲面设计在车辆行驶时会形成动态的旋转视觉效果，同时镂空结构相比同尺寸的密辐条轮毂减重约8%，能够降低车辆的簧下质量，提升悬挂系统的响应速度。轮辋的气嘴安装位设置在两根辐条之间的凹陷位置，避免安装气嘴后与辐条造型产生冲突，同时也能减少行驶过程中飞石对气嘴的撞击损伤。整个轮毂的壁厚设计遵循了等强度原则，受力较大的中心安装盘位置壁厚稍大，辐条从中部到外缘逐渐减薄，在保证整体结构强度的前提下尽可能控制整体重量，避免不必要的材料浪费，表面的曲面造型也考虑了后期的抛光、电镀或者烤漆工艺的可行性，没有过于尖锐的棱角或者难以处理的死角，能够降低后续表面处理的加工难度。
