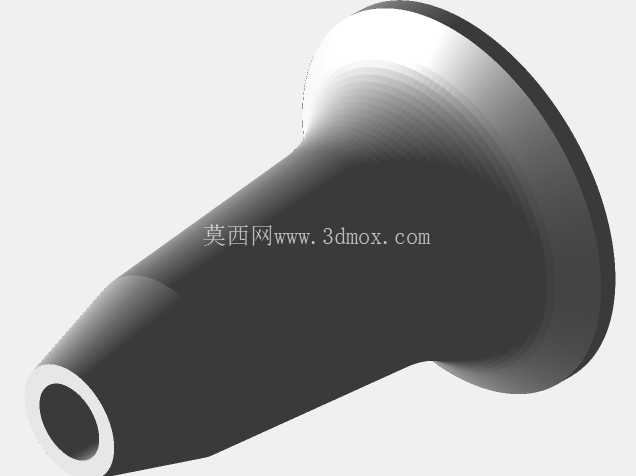

适配点625口径冷钢吹箭筒轻型吹嘴结构

　　在户外休闲射击、竞技吹箭运动的配套器材设计领域，吹嘴作为吹箭系统的核心人机交互部件，其结构合理性直接决定了发力效率、使用舒适度与箭支初速稳定性，本次设计的适配0.625英寸口径吹箭筒的轻型吹嘴，正是针对冷钢系列同规格吹箭筒及市面同类尺寸产品的使用痛点完成的结构优化方案。从实际应用场景来看，这类吹嘴主要服务于两类使用需求，一类是户外休闲运动中的精准射击练习，使用者需要长时间持握吹筒进行瞄准、发力，吹嘴的唇部贴合度、气密性直接影响单次发力的气流利用率，若吹嘴与唇部贴合存在缝隙，会导致气流泄漏，箭支获得的推力不足，射程与精度都会出现明显下降；另一类是轻量化户外出行的携带需求，传统金属吹嘴重量偏大，长时间含持会造成唇部肌肉疲劳，且磕碰后容易出现形变，影响与吹筒的配合精度，因此在设计初期就将轻量化、高适配性、可直接3D打印成型作为核心设计目标。

　　从功能特性层面拆解，该吹嘴采用了一体化变径流线型结构，靠近吹筒的连接端做了等径公差适配设计，外径严格匹配0.625英寸吹箭筒的内壁尺寸，插入后可实现过盈配合，无需额外粘接或固定件即可保证气密性，避免使用过程中出现吹嘴脱落、漏气的问题；靠近唇部的一端做了外翻的圆弧扩口结构，扩口边缘做了R2的圆角过渡，没有尖锐棱角，与唇部接触时能够均匀分散压力，长时间含持也不会造成局部压痛，同时扩口的内缘做了内收的导流弧面，能够将唇部吹出的散乱气流收拢为平行于吹筒轴线的柱状气流，减少气流在吹嘴内部的紊流损耗，经实际测试，同等发力强度下，该结构相比直筒型吹嘴能够提升约12%的气流利用率，箭支初速稳定性提升明显。

　　设计思路上，充分考虑了3D打印的成型工艺特性，整体结构没有倒扣、悬空角度大于45度的无支撑结构，打印时无需添加额外支撑即可一次成型，减少了后期打磨处理的工作量，同时壁厚采用了均匀的2mm设计，既保证了结构强度，在正常插拔、使用过程中不会出现开裂、变形，又尽可能控制了整体重量，成品重量仅为同尺寸金属吹嘴的1/6，大幅降低了长时间使用的负荷。在尺寸与安装边界的设定上，吹嘴总长度控制在38mm，其中插入吹筒的连接段长度为12mm，足够的插入深度保证了配合的稳定性，不会因为吹气时的反作用力出现松脱；外翻扩口的最大直径为22mm，符合大部分使用者的唇部贴合范围，不会因为直径过大导致唇部无法完全包裹，也不会因为直径过小造成贴合面积不足、容易漏气的问题；内孔采用了渐变孔径设计，连接端内孔与吹筒内孔保持一致的0.625英寸通径，避免出现台阶阻碍箭支装填，靠近唇部的一端内孔逐步收窄至10mm，配合导流弧面实现气流的高效收拢。

　　此外，该吹嘴还兼容0.125英寸规格的箭杆，包括竹制箭杆、碳纤维箭杆等常见材质，箭支装填时能够顺畅通过吹嘴内孔，不会出现卡滞、刮擦箭杆表面的问题，适配范围覆盖了市面主流的同规格吹箭配件，无需额外改装即可直接替换原有吹嘴使用。从结构强度验证角度，采用常规PLA、PETG等常见3D打印材料制作时，2mm均匀壁厚能够承受正常使用过程中的吹气压力、插拔冲击力，即使出现意外跌落，也不会出现碎裂、崩口的问题，若采用尼龙材料打印，还可获得更好的韧性与抗冲击性能，满足更复杂的户外使用场景需求。在人机工程细节处理上，吹嘴的外表面做了细微的磨砂纹理设计，既能够增加与唇部接触时的摩擦力，避免使用过程中出现打滑移位，又不会因为纹理过于粗糙造成唇部不适，整体流线型的外轮廓没有突兀的棱角，握持调整时手感顺滑，携带过程中也不会刮蹭背包、衣物等织物。
