带动力传动组件的小型遥控竞速艇结构

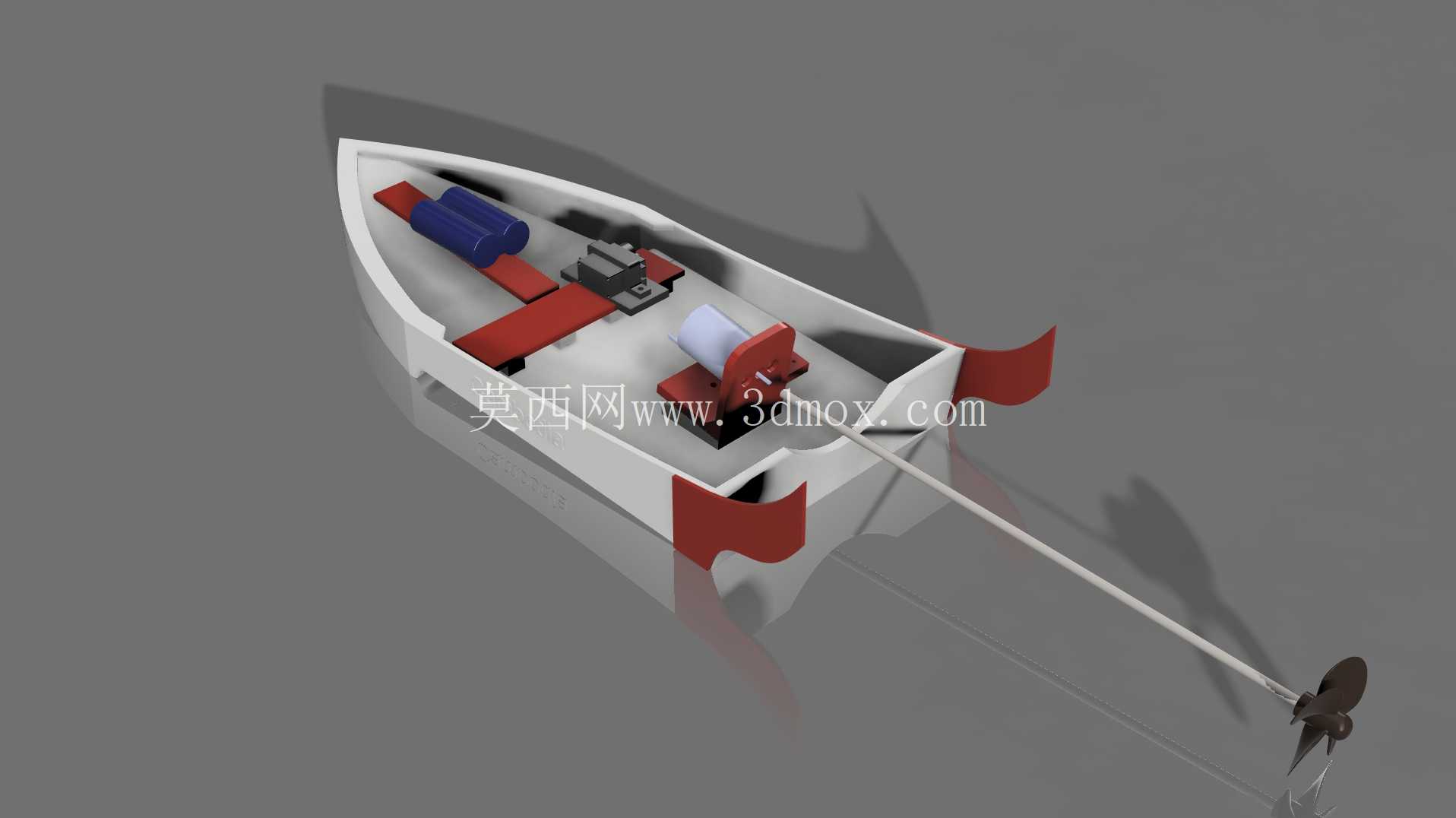

　　这款小型遥控艇的结构设计，核心面向静水竞速、航模爱好者实操演练以及小型水域水文探测载体搭载场景，整体布局完全围绕动力输出效率与航行稳定性做取舍，没有多余的装饰性结构。从实际使用逻辑出发，船体采用窄V型底的开式舱室设计，35厘米的总长搭配15厘米的最大宽度，长宽比控制在2.3:1，既保证了直线航行时的破水效率，也能在小半径转向时避免侧翻，舱室边缘预留的红色挡水凸边，是针对高速航行时浪花上涌的情况做的结构强化，能减少舱内电子设备进水的概率，不需要额外加装防水围板就能满足日常静水航行的防护需求。

　　动力系统的布局完全围绕重心配平做规划，2435规格无刷电机布置在舱室中前部偏左的位置，搭配25厘米长的驱动轴直接延伸至船尾下方连接螺旋桨，这种直驱结构省去了复杂的齿轮减速组件，既降低了传动过程中的动力损耗，也减少了后续维护的拆装步骤，驱动轴与船体连接处的密封结构在建模时就预留了标准密封件的安装槽位，不需要后期二次改孔就能完成水密装配。转向执行机构选用9克规格的微型舵机，布置在电机右侧靠近船中位置，舵机摇臂通过拉杆直接连接船尾的舵片，传动路径短，转向响应延迟控制在极低水平，能满足高速航行时的快速转向需求。

　　舱室内的红色安装座是专门为电子调速器、信号接收机预留的固定位，安装座的高度比舱底高出8毫米，即使有少量溅入舱内的水，也不会直接接触到电子元件的引脚，同时安装座上预留的标准孔位兼容市面上主流的航模电调、接收机安装尺寸，不需要额外做转接件就能完成设备固定。电池安装位设置在舱室最前部，通过调整电池的前后位置可以快速调整整船的重心位置，适配不同重量的电池配置，满足不同续航、不同动力输出场景下的重心配平需求。船尾的螺旋桨采用半浸式设计，航行时只有下半部分桨叶接触水面，能有效降低高速转动时的水阻，同时减少空泡效应带来的动力损失，桨叶与舵片的间距经过反复调整，既避免了舵片对螺旋桨出流的干扰，也能让舵片充分利用螺旋桨的尾流提升转向效率。船体外壳的壁厚统一设置为2毫米，采用ABS材质注塑或者3D打印都能保证足够的结构强度，同时不会带来多余的重量，船体内部的加强筋沿着舱室侧壁纵向布置，在电机、舵机的安装位置额外做了局部加厚，避免动力设备运行时的震动导致船体结构共振。从建模的细节来看，所有安装孔位的位置都对应标准航模配件的安装尺寸，驱动轴的穿舱孔预留了3毫米的标准轴径配合公差，舵机拉杆的过孔也预留了足够的活动余量，不会出现转向时拉杆卡滞的问题。

　　整船的重量控制目标在450克以内，搭配3S锂电池就能实现40km/h以上的静水航速，既可以作为航模爱好者的入门级竞速艇使用，也可以通过调整舱内设备安装位，搭载小型摄像头、水质传感器等组件，作为小型水域的探测载体使用，整体结构没有复杂的曲面造型，开模或者3D打印的难度都比较低，适合小批量制作或者个人DIY加工。在实际装配过程中，只需要按照预留的安装位依次固定电机、舵机、电调、接收机和电池，完成驱动轴与螺旋桨的连接，做好穿舱位置的水密处理就能下水调试，不需要对船体结构做二次切割或者打磨，所有结构件的装配间隙都控制在0.2毫米以内，装配完成后不会出现结构松动或者异响的问题。船体的外形线条流畅，从船首到船尾的型线过渡自然，高速航行时能有效引导水流向船尾流动，减少航行阻力，船首的上扬角度经过优化，在加速过程中能自然抬升船首，减少船体与水面的接触面积，进一步提升航行速度。
