自行车通用前置中空轻量化GPS码表安装座

日常骑行场景中，不管是城市通勤、长途骑游还是业余训练赛事，骑行者都需要在车把位置固定GPS码表来获取速度、里程、踏频、导航路径等关键骑行数据，传统的码表安装支架要么适配性差只能匹配单一品牌型号的码表，要么结构笨重增加车把前端负重，要么安装后刚性不足在颠簸路面出现晃动偏移，影响数据读取精度甚至存在松脱掉落的风险，这款前置安装座正是针对这些实际使用痛点开发的专用固定结构。

从安装适配边界来看，这款安装座针对市面保有量最大的传统四螺栓把立结构做适配，螺栓孔距覆盖15-42毫米的主流规格范围，安装座中心与把立后方的距离设定为46毫米，这个安装距离是经过多轮实车验证得出的最优值，既不会因为距离把立过近导致码表安装后与把立盖、碗组盖产生运动干涉，也不会因为过度前伸增加悬臂受力力矩，长时间颠簸使用后出现结构变形的问题。针对不同品牌、不同外形尺寸的GPS码表安装需求，这款支架不需要更换主体结构，只需要搭配不同厚度的调整垫片，就能适配不同安装基面的码表设备，不需要骑行者针对自己的码表单独选购专用支架，大幅降低了配件更换成本。

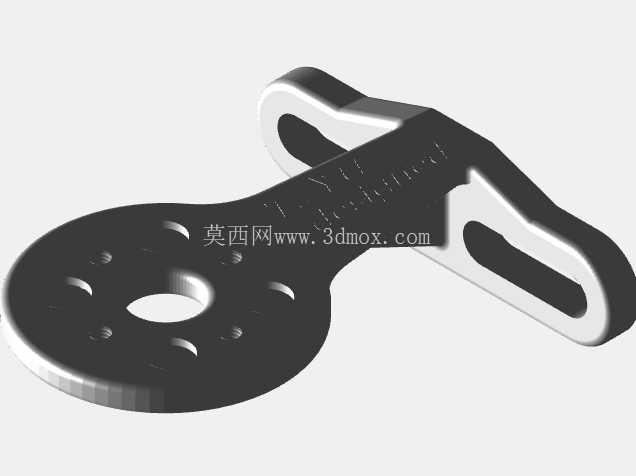

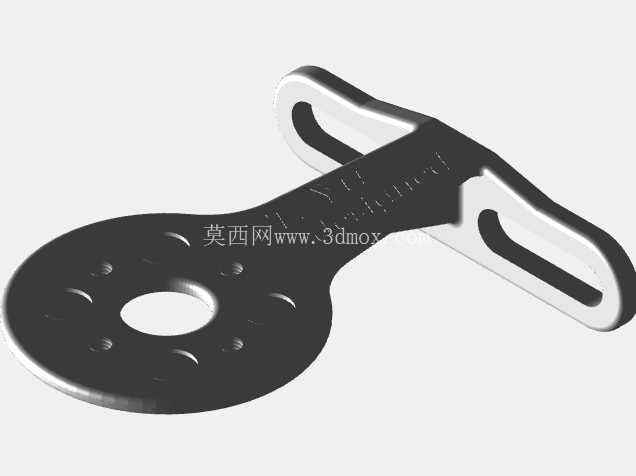

结构设计层面，这款安装座的码表固定端采用K型边缘锁付结构，两个M3沉头螺栓的孔距设定为20毫米，这个尺寸是目前主流塑料壳体GPS码表背部安装孔的通用间距，沉头螺栓的设计可以让螺栓头部完全沉入支架基面内，不会出现凸起剐蹭码表背部壳体，也不会因为螺栓突出影响码表安装的贴合度。主体结构采用中空镂空的设计思路，并不是为了单纯追求外观的轻量化视觉效果，而是通过拓扑优化计算得出的受力最优结构，在保证安装强度的前提下尽可能去除非受力区域的多余材料，平衡整体重量、结构强度与刚性表现。

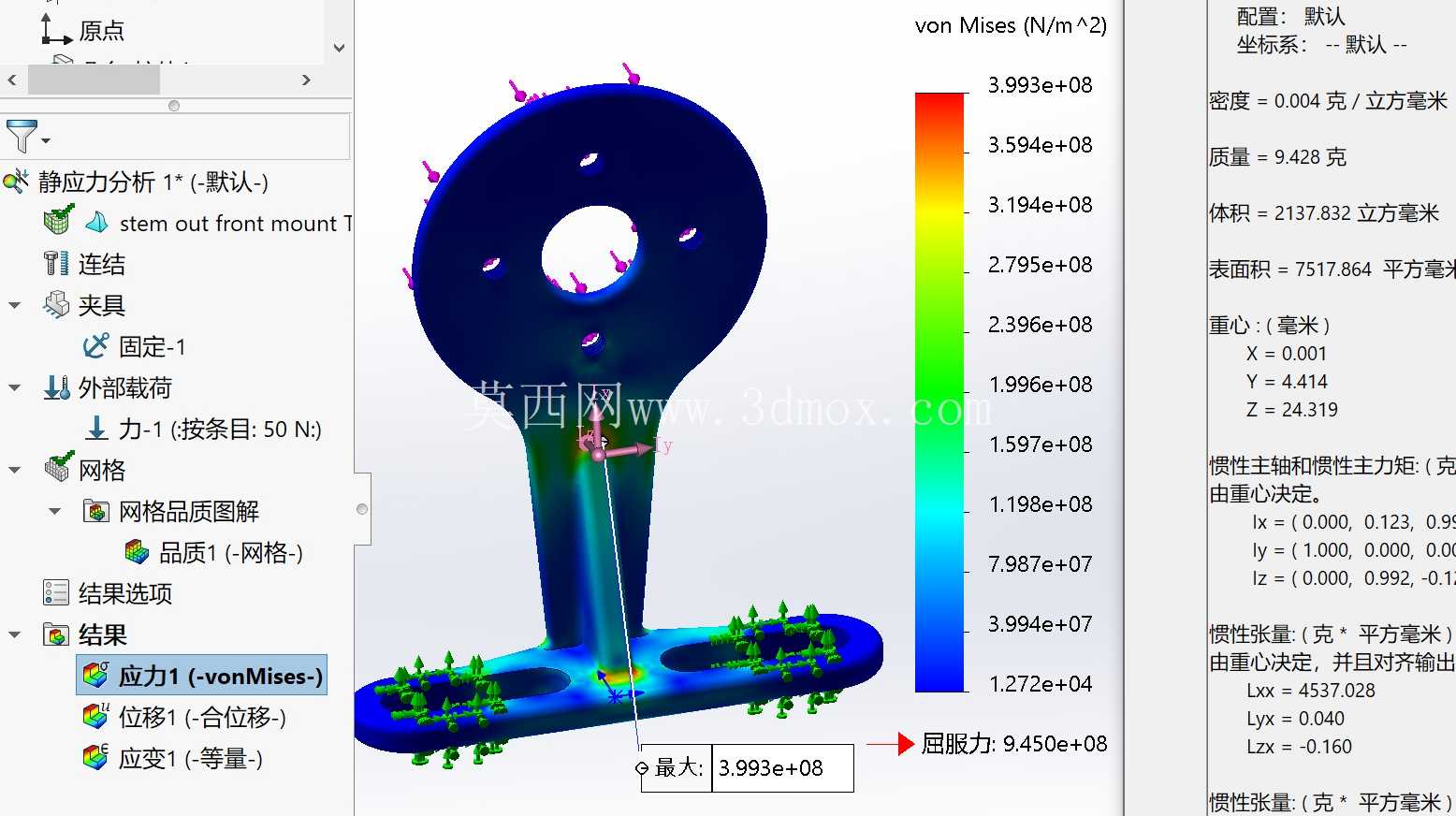

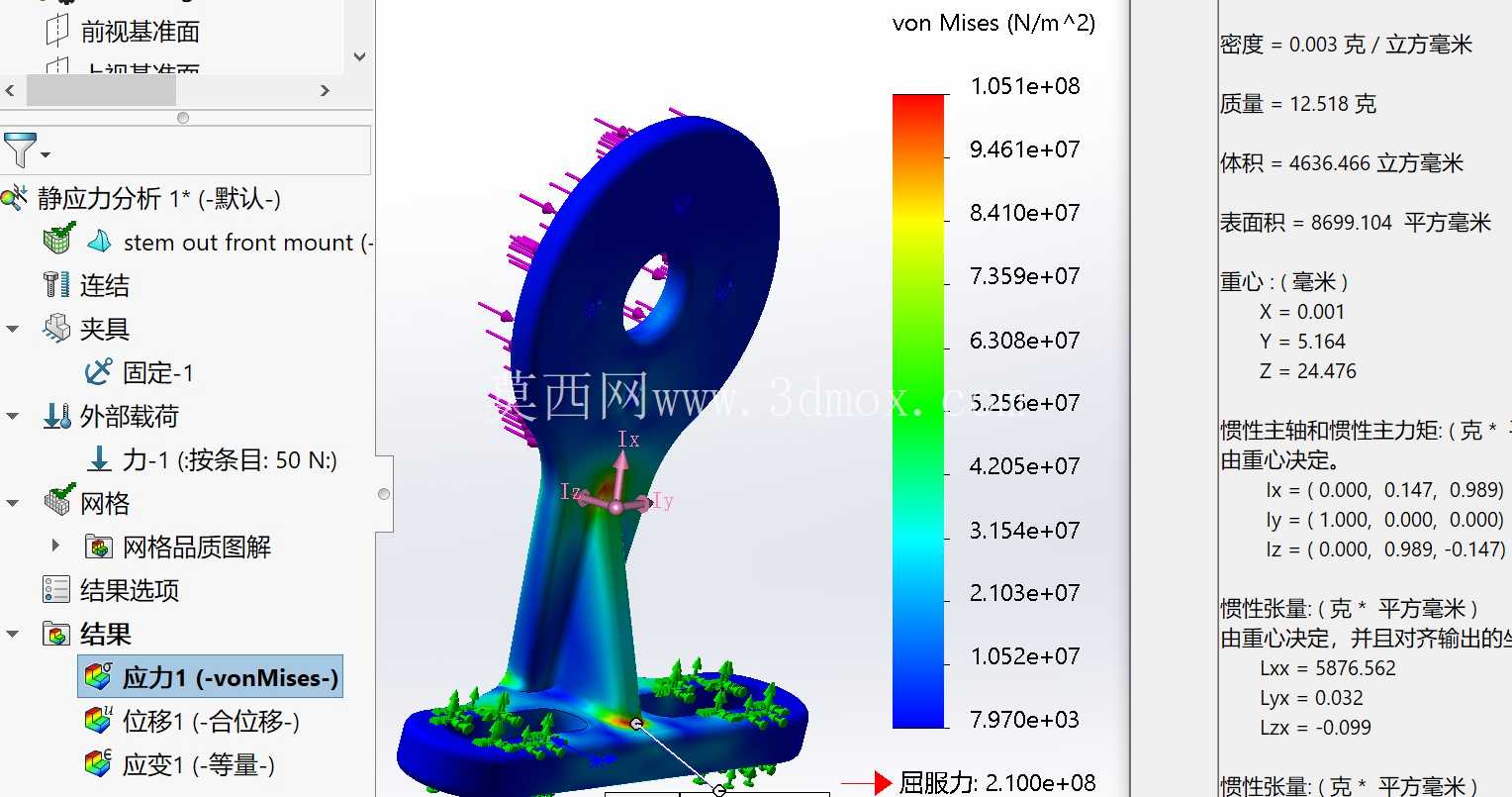

不同材质版本的性能参数经过严格的力学测试，铝合金材质版本采用AlSi10Mg材料成型，整体重量控制在12.5克，GPS安装座位置的垂直受力强度可以达到90牛顿以上，完全可以覆盖日常骑行、轻度越野路面的颠簸受力需求，不会出现断裂变形的问题；钛合金材质版本整体重量仅9.4克，安装座位置的垂直受力强度可以达到100牛顿以上，能够满足重度越野、高强度赛事场景的使用需求。因为采用了中空的等强度结构设计，支架的应力分布均匀，不会出现局部应力集中导致的疲劳断裂问题，同时因为整体重量极低，安装在车把前端不会增加过多的簧下重量，不会影响车把的转向操控手感。

考虑到小批量定制与个性化改装的需求，这款支架的结构完全适配3D打印成型工艺，不管是家用FDM打印机还是工业级SLM金属打印机都可以完成制作，需要注意的是结构上的M3螺纹孔不适合直接打印成型，打印完成后需要通过手工攻丝的方式完成螺纹精加工，保证螺纹的配合精度与锁付强度，避免使用过程中出现滑牙问题。实际装车使用时，只需要将支架通过把立的四个固定螺栓锁紧在把立前端位置，根据自己使用的码表型号选择对应厚度的调整垫片，再通过M3沉头螺栓将码表塑料锁扣件固定在支架上即可完成安装，不需要额外对车把、把立做打孔、打磨等改装操作，不会损伤原车部件，拆装调整都十分便捷。

相比传统的外置式车把码表架，这种把立前置安装的结构可以让码表位置更贴近骑行者的视线正前方，骑行过程中不需要大幅度低头就可以清晰读取码表数据，提升骑行过程的安全性；同时中空的结构也不会遮挡车把前端的碗组调节螺丝，日常维护调整碗组预紧力时不需要拆卸码表支架，大幅提升了日常维护的便捷性。
