家用健身器材哑铃放置托架结构设计

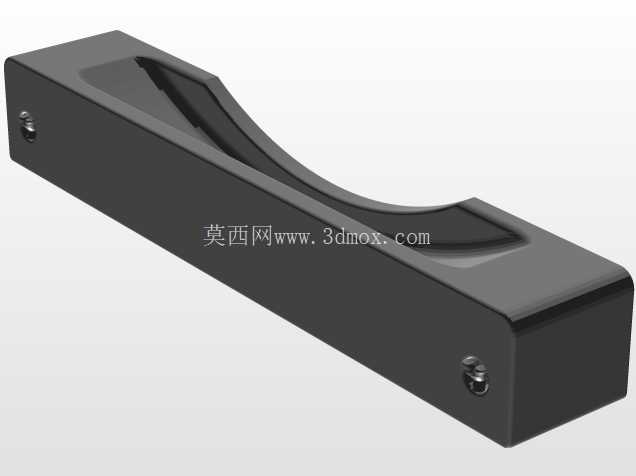

　　这款哑铃放置托架，主要面向家庭健身场景、小型工作室健身区域的哑铃收纳需求，解决日常使用中哑铃随意放置易滚动、磕碰地面或周边家具的问题，同时也能让健身区域的器材摆放更规整，减少拿取器材时的安全隐患。从结构设计来看，托架主体采用长条形块状基座作为承载主体，上表面设置内凹的弧形承托面，弧形曲面的弧度匹配常规哑铃杆的圆柱轮廓，能够让哑铃放置时杆身完全贴合承托面，避免放置后出现滑动、滚落的情况，哪怕是放置时稍有偏移，弧形面的导向作用也能让哑铃杆自动滑入承托位，不需要刻意对齐位置，日常使用的容错率更高。

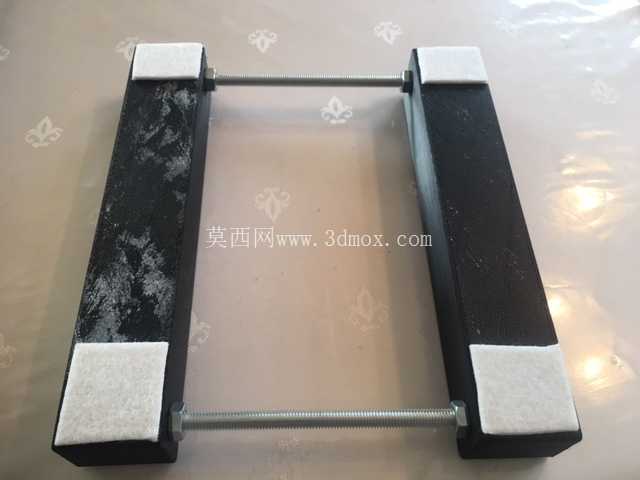

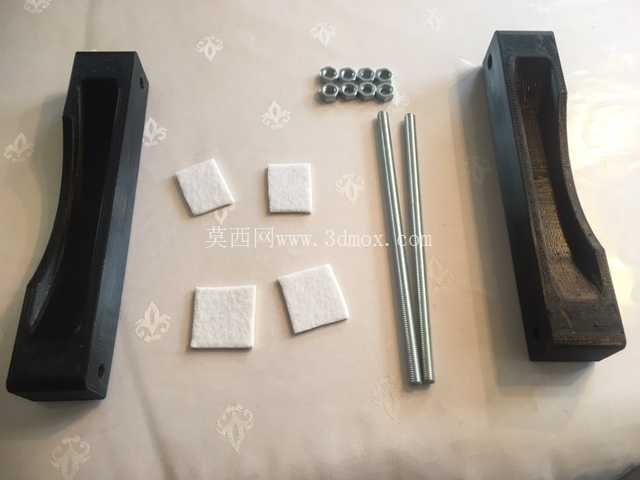

　　基座两端设置有沉头安装孔，用于穿设紧固件完成托架的固定，安装时可以根据使用需求选择固定在墙面、健身架侧边或者地面台面上，沉孔设计能够让紧固件头部完全没入基座表面，不会出现凸起剐蹭哑铃或者使用者肢体的情况。配套的两侧侧板通过M8螺纹结构与主体基座连接，安装时需要在连接位置搭配毛毡片，毛毡片的作用一方面是填充连接间隙，避免金属部件硬接触产生松动异响，另一方面也能起到防滑缓震的作用，哑铃放置时的冲击力会被毛毡片部分吸收，减少长期使用下连接位置的松动概率，搭配的M8螺母能够将侧板与主体锁紧，保证整体结构的连接强度，哪怕放置大重量哑铃也不会出现结构变形或者连接松脱的问题。从安装边界来看，托架整体为长条状结构，横向长度适配常规哑铃的杆身放置跨度，不需要占用过大的安装空间，哪怕是家庭墙面的狭小空隙、健身架的侧边空余位置都可以完成安装，安装时只需要提前标记安装孔位，在对应安装基面钻孔或者采用适配的紧固件固定即可，不需要复杂的安装工具，普通使用者也能独立完成装配。承托面的弧形深度经过合理设计，既能够保证哑铃杆放入后有足够的限位深度，不会因为轻微触碰就滚落，又不会因为深度过大导致拿取哑铃时出现卡滞，日常拿取时只需要向上抬起哑铃即可顺利取出，单手操作也能顺畅完成。

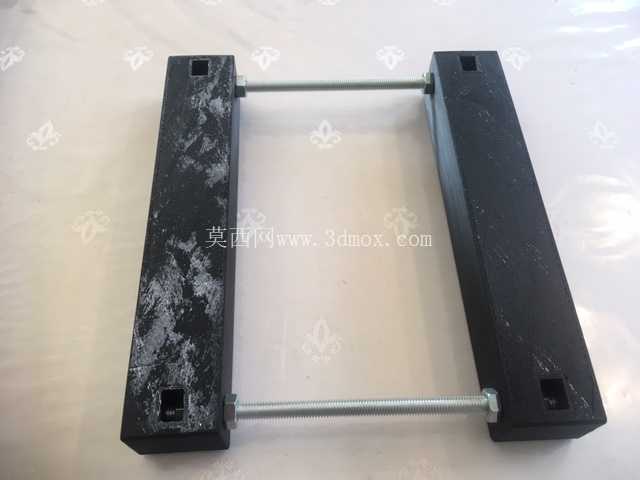

　　基座的底部可以根据安装场景选择粘贴防滑胶垫或者直接刚性固定，如果是放置在台面上使用，粘贴防滑胶垫后不需要打孔就能避免托架自身滑动，适合不想破坏装修基面的家庭用户；如果是固定在墙面或者健身架上，则通过两端的安装孔锁紧，能够承受更大重量的哑铃放置，适配商用小型工作室的使用需求。在细节设计上，托架的所有外露棱边都做了倒圆角处理，没有尖锐的边角，避免使用者在拿取器材或者经过时被剐蹭受伤，整体外观为简洁的块状结构，没有多余的装饰结构，既能够降低加工生产的难度，也适配不同装修风格的健身区域，不会显得突兀。

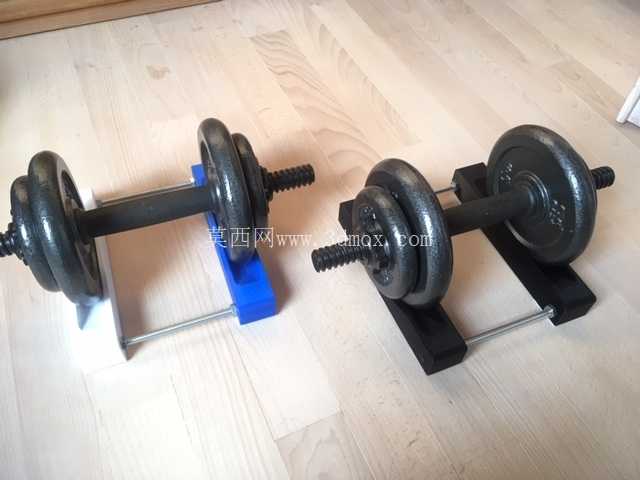

　　实际使用过程中，两个对称安装的托架为一组，分别承托哑铃杆的两端，相比整体式的哑铃架，这种分体式托架的安装灵活性更高，使用者可以根据自己所持哑铃的杆长自由调整两个托架之间的安装间距，不管是短杆的小重量哑铃还是长杆的大重量哑铃都能适配，不需要根据不同哑铃尺寸更换不同的托架，通用性更强。长期使用过程中，毛毡片属于易损件，如果出现磨损可以直接自行更换同规格的毛毡片，不需要整体更换托架，维护成本很低；连接用的M8螺纹为标准通用规格，哪怕出现螺母遗失或者螺纹损坏，也能很方便地采购到标准配件进行替换，不需要专门定制非标零件。结构受力方面，承托面的受力直接传导到下方的块状基座上，基座的实心结构能够保证受力均匀分散到安装基面，不会出现局部应力集中导致的结构断裂问题，弧形承托面的壁厚经过校核，能够承受常规家用哑铃的重量载荷，长期使用也不会出现承托面变形下凹的情况。
