单板滑雪4X4规格固定圆盘结构

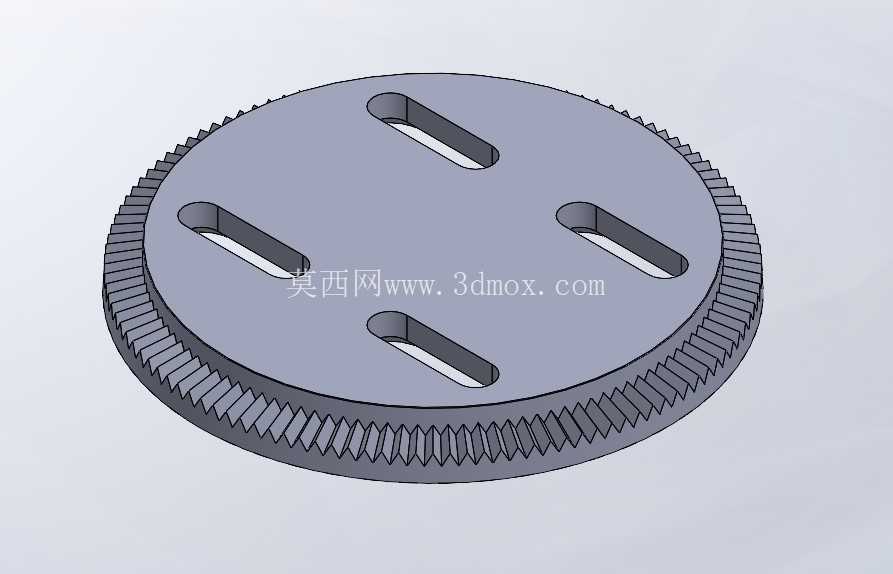

　　从结构设计逻辑来看，圆盘整体采用薄型圆盘式构型，外缘整周加工细密三角齿结构，该齿形并非传动用途，而是用于和固定器底座的对应齿槽啮合锁止，当滑手需要调整固定器站位角度时，松开锁紧结构即可转动圆盘调整角度，齿形啮合结构可以保证调整后角度无滑移，相比无齿的摩擦锁紧结构，在低温环境下不会因为塑料件冷缩、锁紧力衰减出现角度偏移，适配雪场低温环境下的使用可靠性要求。盘面开设的四个长条形腰型安装孔，呈十字对称分布，腰型孔的长度方向沿圆盘径向延伸，该设计一方面适配4X4标准孔距的雪板安装孔位，允许固定器在前后方向上有一定的调整余量，方便不同脚长、不同站位习惯的滑手调整固定器前后位置，另一方面腰型孔的圆角过渡设计可以避免孔位边缘的应力集中，在承受冲击载荷时不会在孔位处出现开裂失效。户外雪上运动装备的结构可靠性直接决定滑行体验与运动安全，单板滑雪固定器与雪板的连接部件，是传递滑手脚部操控力、缓冲滑行冲击载荷的核心衔接结构，本次涉及的4X4规格圆盘，是适配Step On快穿系统与Union系列固定器的专用衔接零件，在雪场实际使用场景中，该零件需要承受立刃刻滑时的侧向剪切力、跳台落地时的垂直冲击载荷、高速滑行时的持续振动，同时要满足固定器角度快速调节的使用需求，是单板固定系统中不可替代的基础承载部件。

　　圆盘的厚度设计需要兼顾强度与安装空间，过厚会抬高固定器安装高度，改变滑手的站立重心，影响滑行操控感，过薄则会降低整体结构刚度，在大载荷下出现形变，导致固定器晃动。实际建模过程中，齿形的参数设计需要匹配对应固定器底座的齿槽参数，齿顶角、齿深的公差需要控制在合理范围，既要保证啮合时无旷量，又要避免齿形过盈导致角度调整时卡滞；腰型孔的宽度需要匹配标准安装螺丝的直径，孔位的位置度公差需要保证四个孔可以同时对齐雪板上的安装孔，避免出现安装错位。

　　从安装边界来看，该圆盘的外径需要小于固定器底座的内腔直径，保证圆盘可以完全嵌入底座内部，不会出现外缘突出硌到雪鞋鞋底的问题；圆盘的上下表面平面度需要控制在合理范围，安装后与雪板表面、固定器底座表面完全贴合，避免出现局部间隙导致锁紧后受力不均。在实际工程验证环节，该类零件需要通过低温冲击测试、反复疲劳加载测试，模拟雪场使用中可能遇到的极端载荷情况，比如滑手完成高难度动作落地时的瞬时冲击、长时间滑行的振动疲劳，确保结构不会出现断裂、齿形崩损、孔位变形等失效问题。

　　对于三维建模从业者而言，这类户外装备零部件的建模，不能只关注外观造型的还原，更要结合实际使用场景理解每个结构特征的设计意图，比如外缘齿形的锁止作用、腰型孔的调节余量、厚度参数对重心的影响，只有把实际使用需求融入建模过程，才能做出符合工程实际的三维模型，而不是仅还原外观的无效模型。在雪场实际维护场景中，这类圆盘属于固定器的易损配件吗？其实正常使用下金属材质的圆盘寿命很长，但如果安装时螺丝锁紧力矩过大，或者滑手经常进行大强度的自由式滑行，齿形位置可能出现磨损，这时候就需要更换同规格的圆盘，保证固定器的锁止可靠性，因此该零件的参数标准化程度很高，只要是适配4X4安装规格、对应齿形参数的圆盘，都可以通用替换，不需要绑定特定型号的固定器，这也是该类通用配件的设计优势，降低了滑手的后期维护成本。
