儿童越野摩托拖车挂载式承载架结构

这款挂载结构的核心应用场景，集中在小型越野摩托的短途转运环节——不少户外越野场地距离玩家常住地有数十公里路程，儿童款越野摩托自重虽轻，但无法直接上路行驶，以往要么占用皮卡货厢整段空间，要么采用软绳捆绑在车尾，不仅装卸耗时，行驶过程中还容易出现松动偏移的风险。这套承载架直接对接方形拖车钩接口，不需要对原车后保结构做打孔改装，适配市面绝大多数乘用车辆的后拖挂安装位，安装时仅需对准方管接口插入锁销即可完成固定，单人操作全程不超过十分钟，拆卸后可直接收纳在车辆后备箱，不会占用过多储物空间。

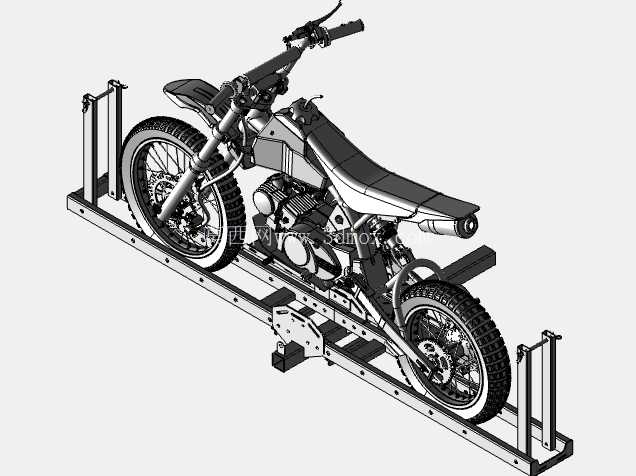

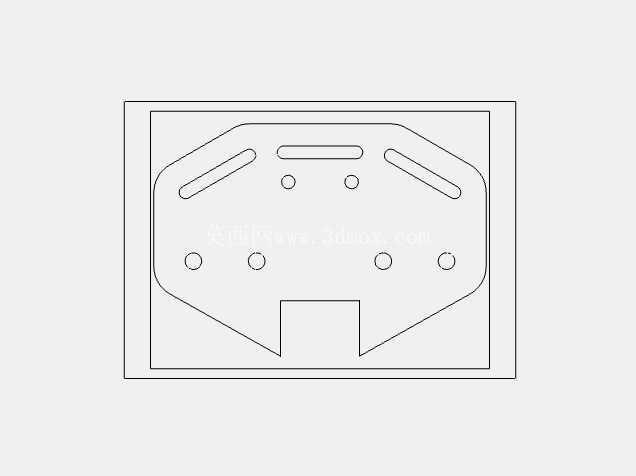

从结构设计逻辑来看，整体采用分段式受力布局：与拖车钩连接的主支撑臂采用矩形截面型钢加工，截面尺寸匹配标准2英寸方口拖车钩的安装边界，伸出长度经过反复校核，既保证摩托固定后整车重心落在拖挂允许的载荷范围内，不会对原车后悬造成过大的下压力，也避免支架过长导致转弯时车尾扫到路沿。承载平台的主体框架采用镂空式型钢焊接结构，在保证整体抗弯强度的前提下尽可能降低自重，平台表面预留了多组绑带固定孔位，可根据摩托轮距的细微差异调整绑带挂点，适配不同轮宽的儿童越野摩托固定需求。

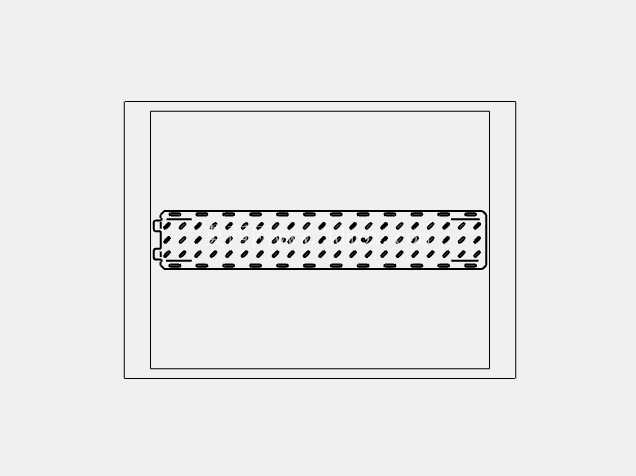

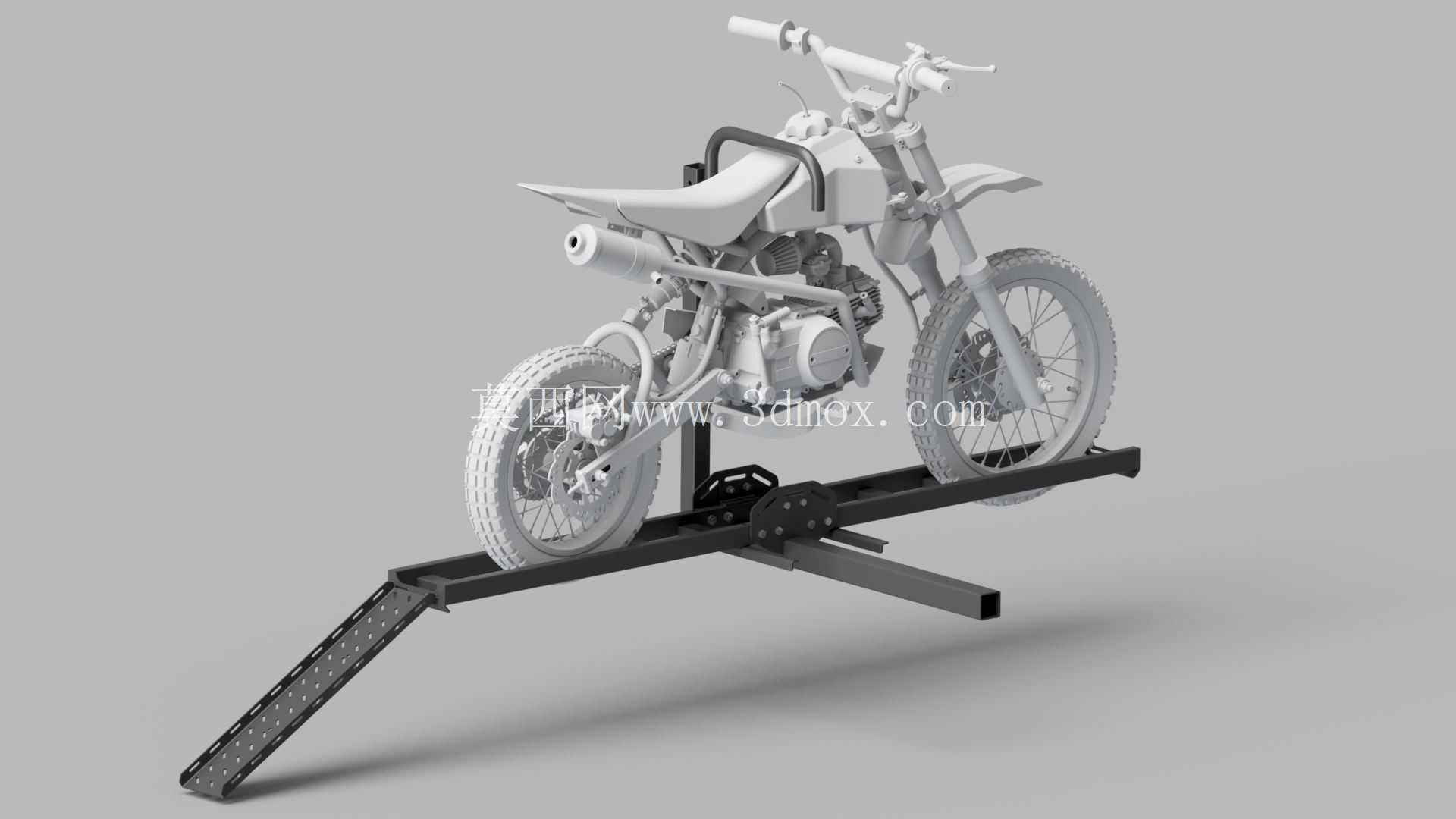

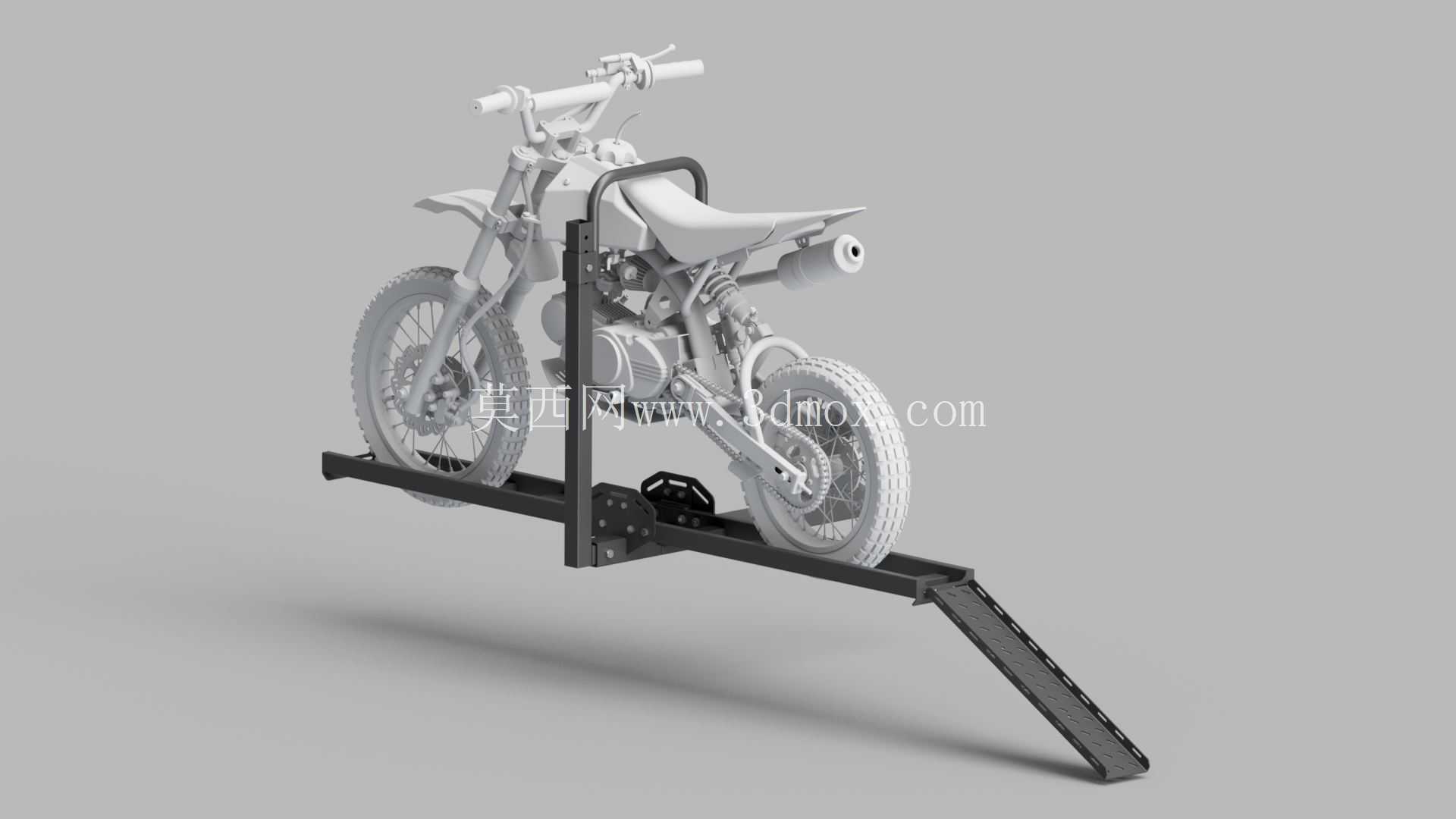

考虑到装卸的便捷性，平台一侧集成了可翻折的坡道结构，坡道表面做了防滑冲孔处理，翻折后可与承载平台平面齐平，装卸时只需将坡道放下，即可直接将摩托沿坡道推上承载平台，不需要额外借助抬升工具，单人就能完成整个装卸流程。坡道收起后通过侧边的弹簧插销锁定，行驶过程中不会出现松脱晃动的情况。承载平台靠近前轮的位置设置了可调节的限位挡块，挡块可沿平台上的长圆孔前后滑动，适配不同轴距的小型越野摩托前轮定位，摩托推上平台后前轮抵靠在挡块上，即可快速完成前后位置的定位，再配合绑带固定车轮与车架位置，能有效避免运输过程中摩托出现前后窜动。

针对行驶过程中的受力特性，整个支架的焊接位置都做了三角加强筋处理，主支撑臂与承载平台的连接位置采用多道满焊工艺，能承受非铺装路面拖挂行驶时的交变冲击载荷，不会出现焊缝开裂的问题。所有外露的金属边缘都做了倒角钝化处理，避免装卸过程中划伤操作人员或者摩托漆面。支架整体的安装高度经过匹配设计，摩托固定后整车最低点距离地面的高度满足常规道路通行要求，过减速带或者起伏路面时不会出现支架剐蹭地面的情况。

在实际使用场景中，这套结构除了运输儿童越野摩托之外，也可通过调整限位挡块位置、更换绑带固定点，来承载同尺寸级别的小型两轮设备，拓展了使用场景。设计过程中充分考虑了不同车型拖挂高度的差异，主支撑臂与承载平台的连接位置预留了高度调节余量，可根据不同车辆后拖车钩的离地高度，微调承载平台的水平角度，保证摩托固定后始终处于水平状态，避免因平台倾斜导致的载荷偏移，提升行驶过程中的稳定性。整个结构没有采用复杂的传动或者液压部件，全部为机械连接结构，日常使用几乎不需要额外维护，仅需定期检查锁销的磨损情况以及绑带的老化程度即可，长期使用的可靠性较高。
