自平衡倒立摆控制实验装置结构设计

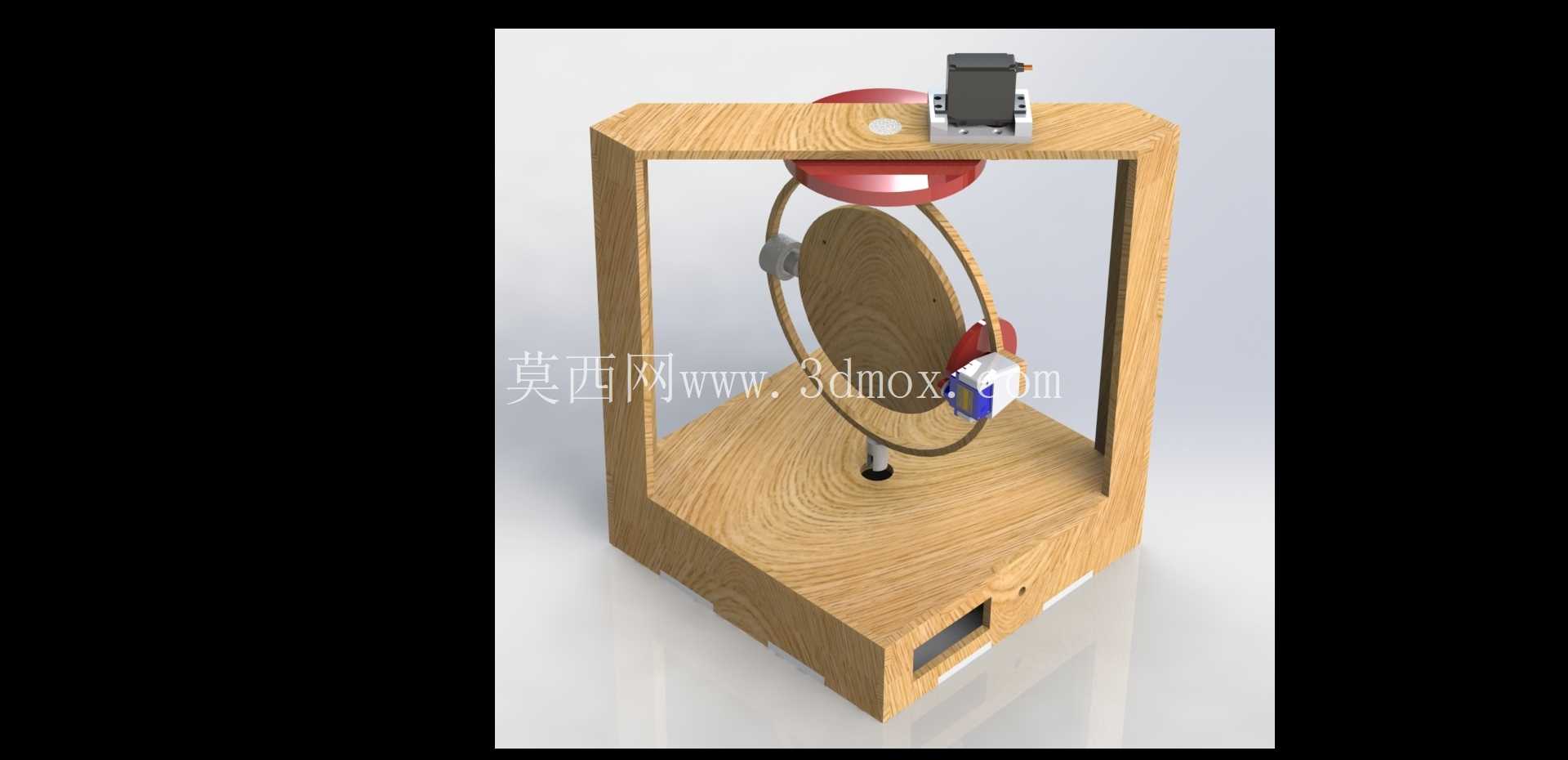

这套自平衡倒立摆实验装置，核心面向控制算法验证、机电一体化教学场景搭建，是高校自动化、机电工程专业开展闭环控制教学实验的典型载体，也可作为小型控制算法迭代验证的实物测试平台，替代纯仿真环境完成从代码到实物执行的全链路验证。装置整体采用框式木质承载框架作为主体支撑结构，框架底部为集成式安装基座，预留了控制电路、供电模块的内嵌安装空间，基座底面做了平整处理，可直接放置在水平实验台面上使用，无需额外打孔固定，适配常规实验室操作台的摆放需求，框架整体外轮廓尺寸控制在300mm见方以内，不会占用过多实验台空间，适合多组实验同时排布开展。

装置的核心执行与检测部分，集成在框架内部的回转支撑结构上：环形回转支架通过中心转轴与框架两侧的支撑座连接，可绕水平轴做360度回转动作，回转支架上固定有木质摆体作为倒立摆的被控对象，摆体偏心位置搭配了配重块用于调整系统转动惯量，匹配不同控制参数下的调试需求。框架顶部安装有驱动舵机，舵机输出轴通过传动结构与环形回转支架连接，为摆体的姿态调整提供动力输出，舵机安装位做了可调式设计，可通过调整安装座位置改变传动间隙，适配不同精度等级的调试需求。

设计过程中，首先围绕倒立摆系统的控制逻辑做了结构匹配：惯性测量单元直接安装在摆体的重心位置附近，可实时采集摆体的倾斜角度、角加速度数据，避免因安装位置偏差带来的测量误差，传感器采集的数据经过滤波处理后传输至控制单元，控制单元通过PID算法计算出维持摆体直立所需的输出量，驱动舵机带动回转支架转动，通过动态调整重心位置抵消摆体的倾倒趋势，形成完整的闭环控制回路。结构设计上特意将所有走线做了内嵌处理，沿框架内部的走线槽布置，避免回转部件运动过程中剐蹭线缆，提升装置长时间运行的可靠性。

从安装边界来看，框架两侧的转轴支撑座采用了可拆卸式设计，可快速更换不同重量、不同转动惯量的摆体，满足不同难度等级的实验需求，基座上预留的电路安装空间可兼容常规的开源控制板、驱动板安装尺寸，使用者无需额外做结构修改即可完成硬件搭建。装置的传动部分做了间隙补偿设计，转轴位置搭配了低阻尼轴承，减少机械摩擦对控制精度的影响，让控制算法的调试效果可以更直观地体现出来，避免机械结构误差掩盖算法本身的调节特性。

在实际教学场景中，这套装置可完成一阶倒立摆平衡控制、PID参数整定、卡尔曼滤波数据融合等多个实验项目，学生可通过调整配重块位置改变系统模型参数，直观观察不同控制参数下的系统响应特性，相比纯软件仿真，实物装置可以让使用者直观感受到机械结构、传动间隙、传感器噪声等实际工程因素对控制系统的影响，建立更完整的机电系统设计认知。对于控制算法开发者而言，这套小型化装置可作为算法验证的快速原型平台，在完成仿真验证后直接在实物上测试算法的实际运行效果，缩短算法开发的迭代周期。
