PlayStation2Eye摄像头结构设计

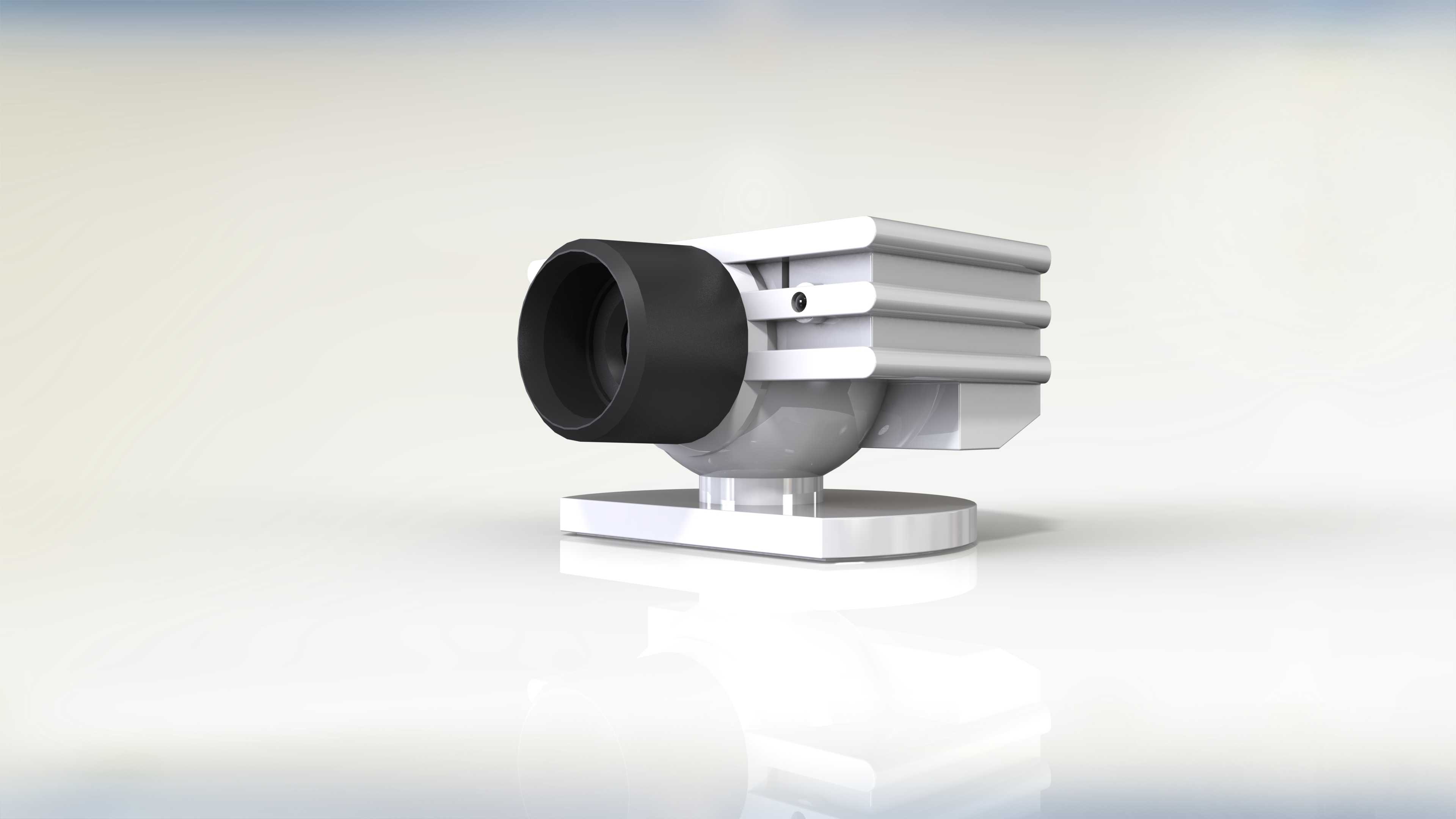

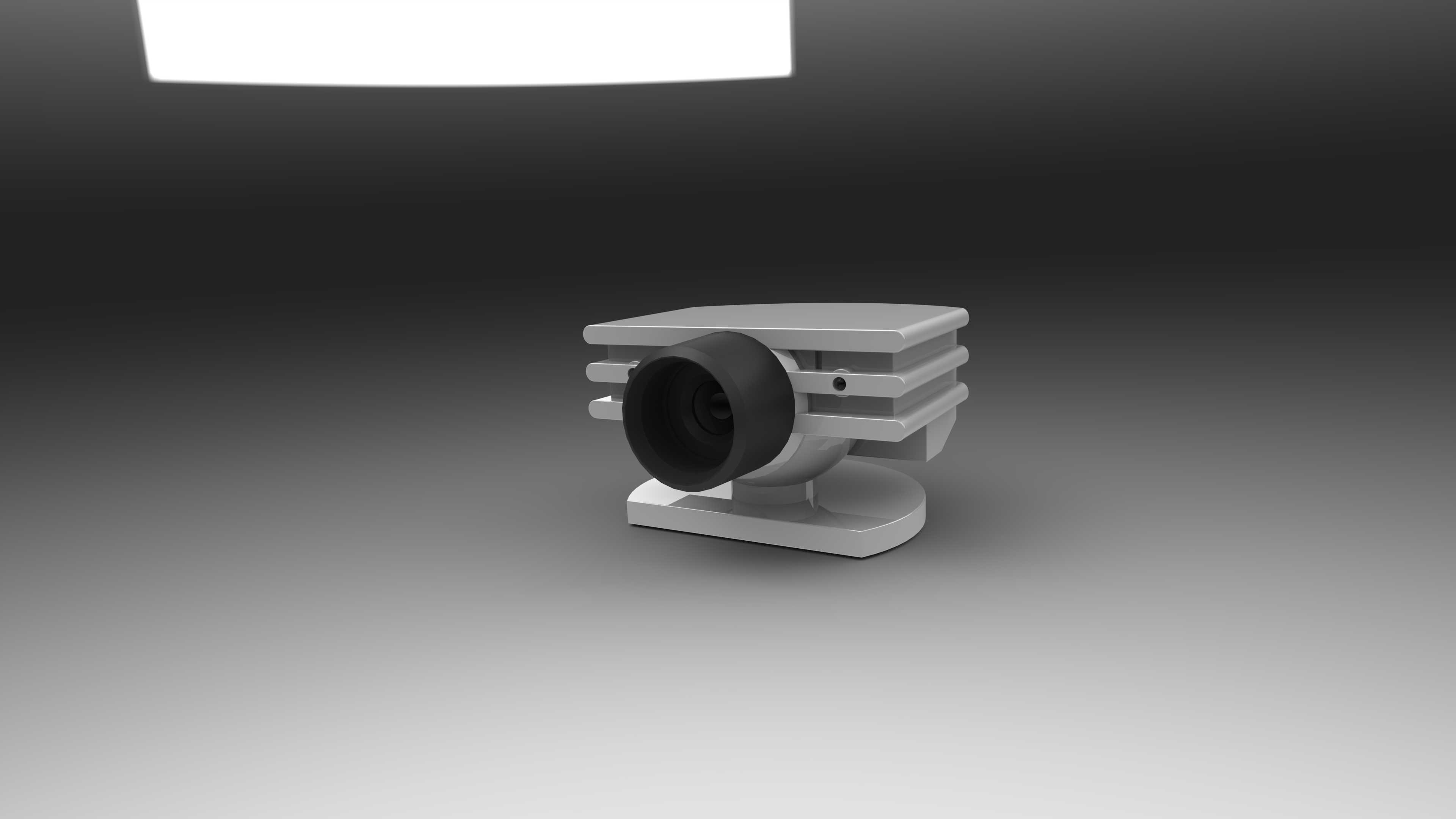

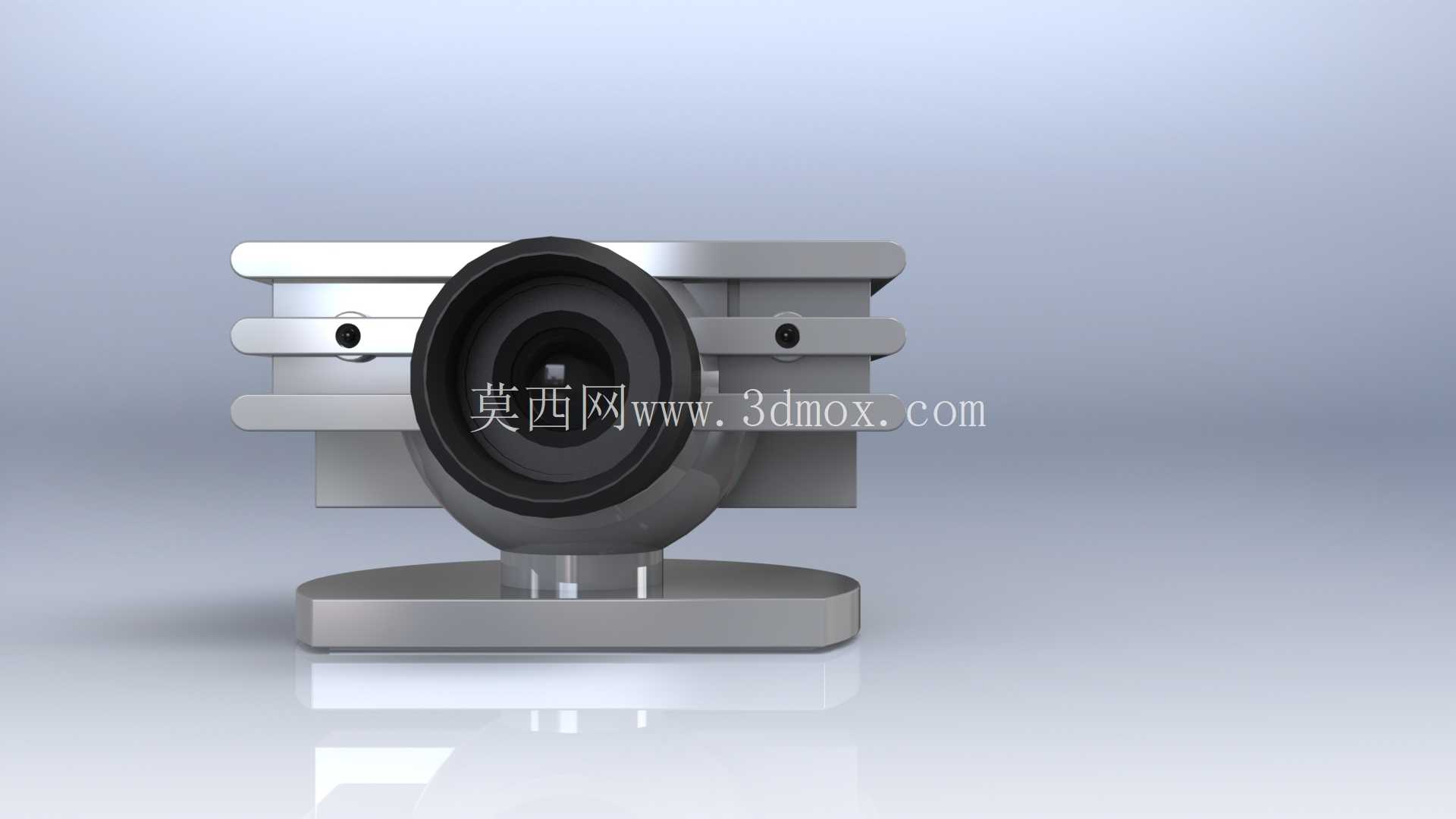

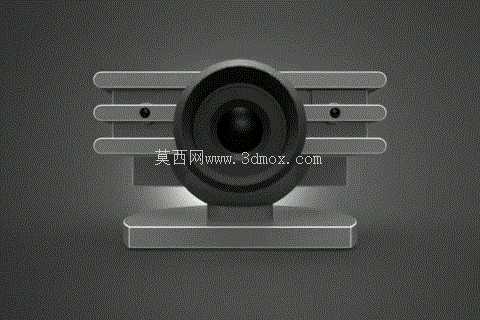

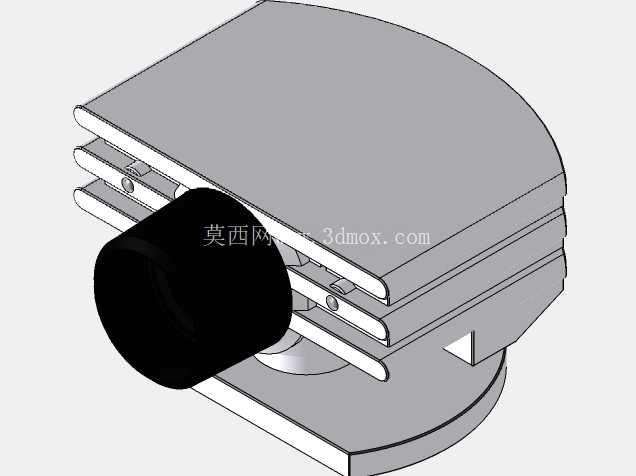

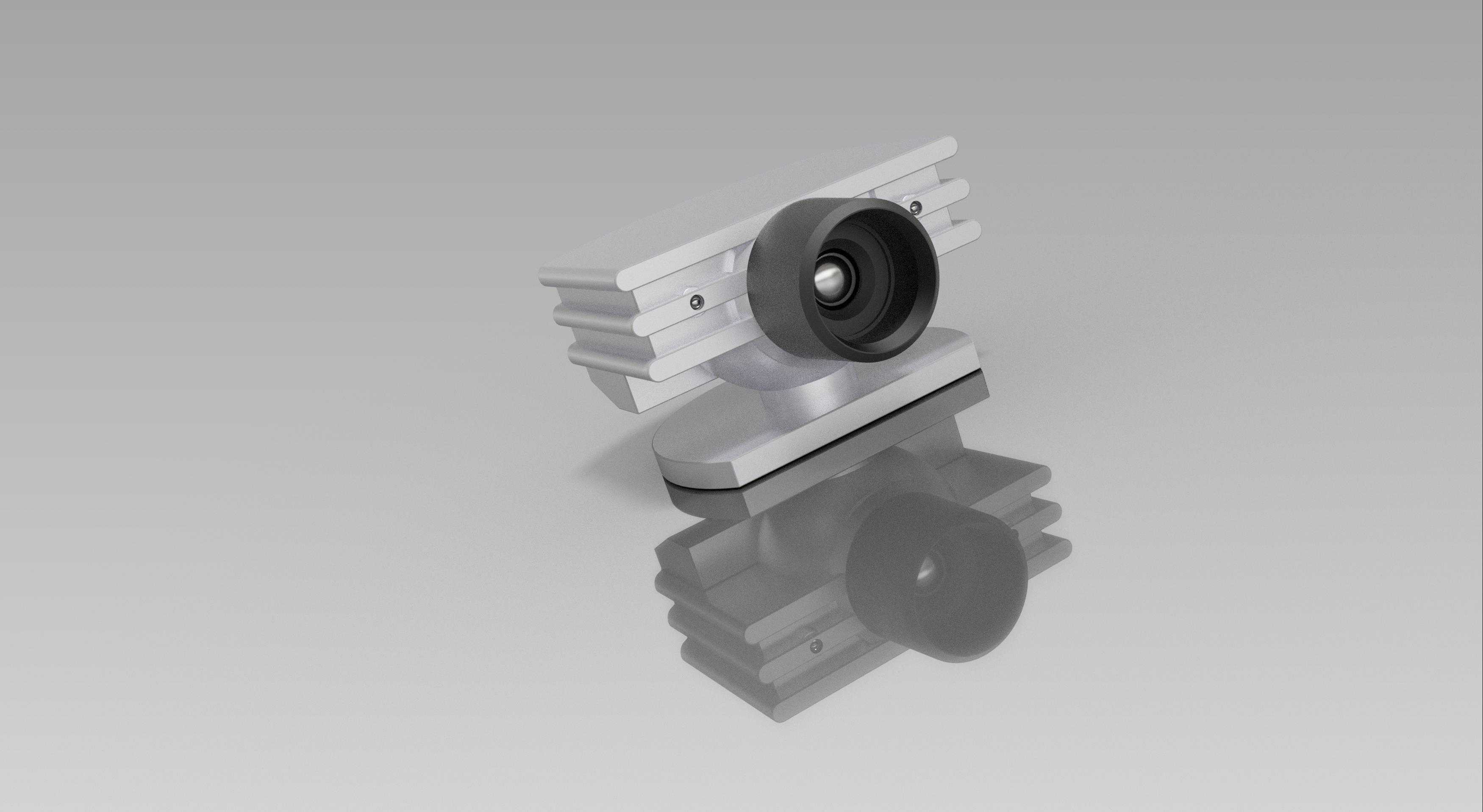

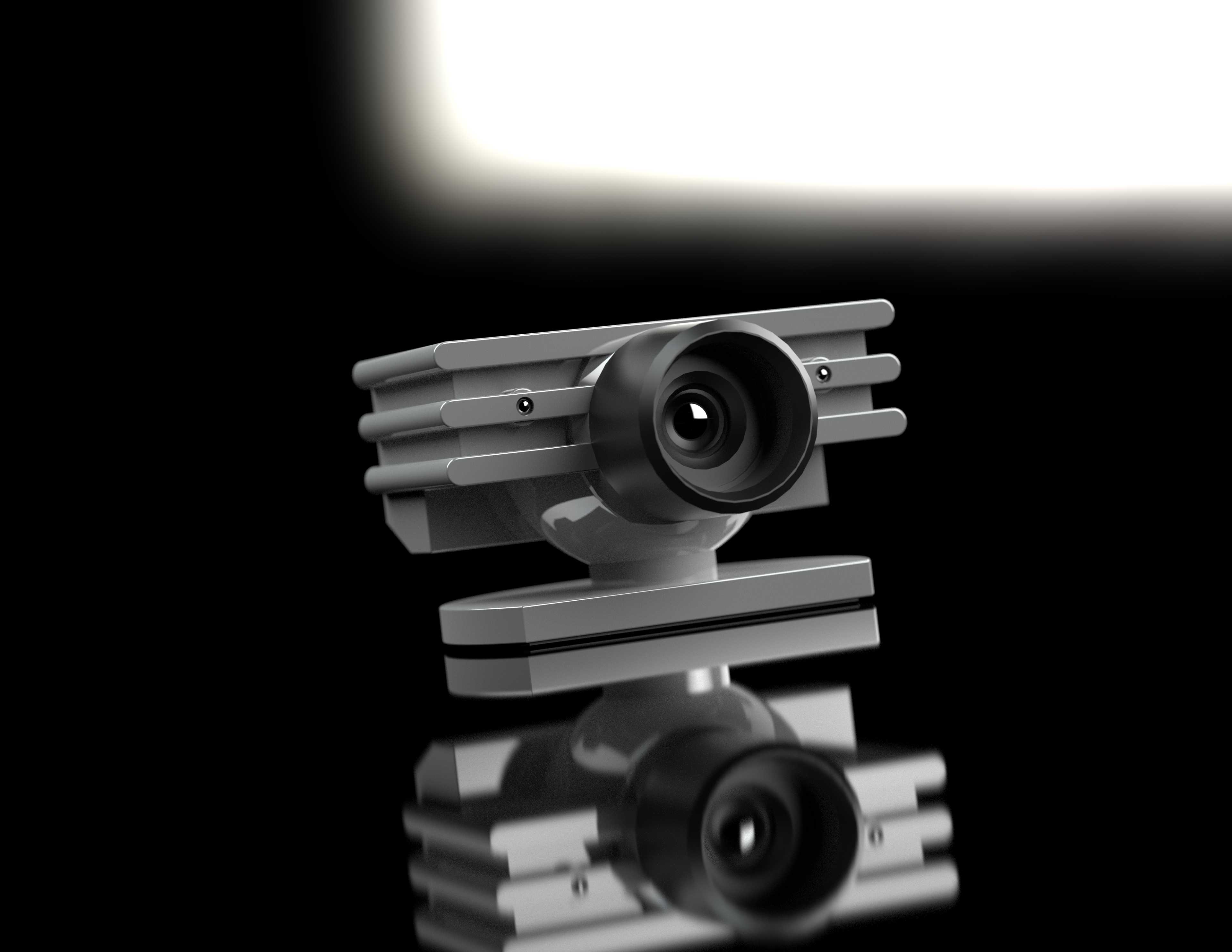

这款PlayStation2配套的Eye摄像头结构设计，核心围绕家用游戏主机的体感交互场景展开，在结构落地阶段首先要平衡的是桌面、显示器顶部等多场景安装的适配性，因此整体采用了分体式夹装基座加可转动镜头主体的结构方案，没有做一体化的固定外壳，就是为了让镜头部分能在水平、俯仰两个维度实现大角度调节，覆盖玩家坐在屏幕前不同坐姿、不同距离的取景范围，避免出现交互识别盲区。

从实际功能落地的角度看，这款设备的核心用途是捕捉玩家的肢体动作、实现游戏内的体感交互，同时兼顾基础的视频影像采集功能，因此镜头模组的安装位做了内凹式的防护设计，镜头外圈突出的环形结构既可以在日常摆放时避免镜片直接接触桌面产生刮擦，也能在一定程度上遮挡环境杂光，减少逆光场景下的画面眩光问题。镜头主体的外壳采用上下扣合的装配结构，接缝处做了错位止口设计，既可以减少装配后的缝隙外露，也能在日常使用中避免灰尘从接缝处进入内部污染CMOS感光元件，不需要额外增加密封胶圈就能满足家用场景的防尘要求，控制整体的零件成本与装配复杂度。

夹装基座的结构设计是这款产品的核心亮点之一，上下两层夹片通过中间的球形铰接结构连接，夹片内侧预留了软胶垫的安装槽，实际装配后软胶垫高出夹片表面1.2mm，既可以增加夹持时的摩擦力，避免摄像头夹在显示器边缘时滑落，也能防止硬质塑料夹片刮花显示器的外壳漆面。铰接结构的阻尼做了针对性调校，转动镜头调整角度时不会出现松垮打滑的问题，调整到目标角度后也能依靠结构阻尼保持姿态稳定，不需要额外增加锁止旋钮，简化了用户的操作步骤。夹片的开合行程做了15mm到45mm的适配范围，可以覆盖早期CRT显示器边框、薄款液晶显示器边框以及桌面平板支架等不同厚度的安装载体，不需要额外搭配转接配件就能完成固定。

在外形尺寸的边界控制上，镜头主体的直径控制在38mm，整体长度不含尾部出线部分为52mm，夹装基座完全收拢时的整体高度为62mm，这个尺寸边界既可以容纳定焦镜头模组、PCB主控板以及USB接线的焊盘位置，也不会因为体积过大遮挡显示器的屏幕显示区域，放在桌面使用时也不会占用过多的桌面空间。外壳的所有棱边都做了R1.5以上的圆角处理，没有尖锐的棱角，符合家用消费电子产品的安全设计要求，日常挪动、调整角度时也不会划伤用户的手部。

内部的PCB安装位做了三个定位柱，对应PCB上的三个定位孔，装配时只需要将PCB套在定位柱上，通过上壳的对应筋位压紧即可固定，不需要额外打螺丝，减少了装配工序的零件数量。镜头模组与PCB之间采用FPC软板连接，预留了足够的弯折余量，在镜头主体转动调整角度时，不会拉扯到软板造成接线松脱。尾部的出线位置做了喇叭口的防弯折结构，出线处的线卡做了网格状的防滑纹路，能承受至少50N的拉拽力不会出现线材与内部PCB脱焊的问题，适配日常使用中频繁挪动、拉扯线材的使用场景。

考虑到家用场景的长时间使用需求，外壳对应PCB主控芯片的位置做了密集的散热格栅，格栅的开孔宽度控制在1mm以内，既可以保证空气流通带走芯片工作产生的热量，也能避免儿童的手指伸入外壳内部接触到带电元件，满足消费电子产品的安规要求。整体结构的零件数量控制在8个以内，包括上下镜头壳、上下夹片、铰接阻尼轴、镜头防护圈、软胶垫以及内部的线卡，所有塑料零件都采用通用的ABS注塑工艺，没有复杂的倒扣结构，模具开模成本低，量产时的装配效率高，适合大规模的批量生产。
