林业运输配套折臂式木材吊运拖车装置

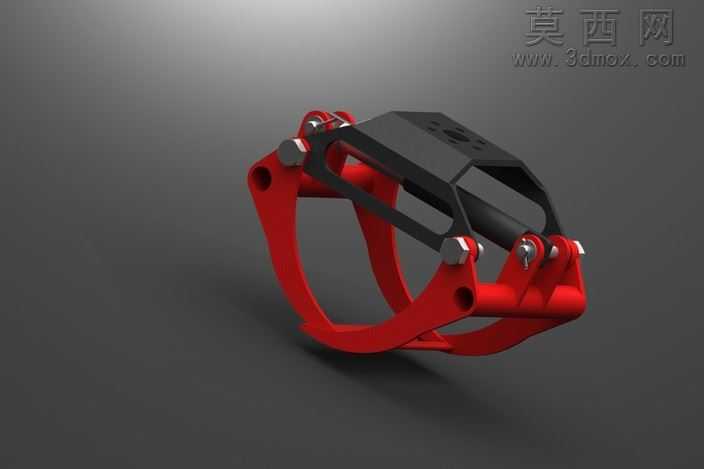

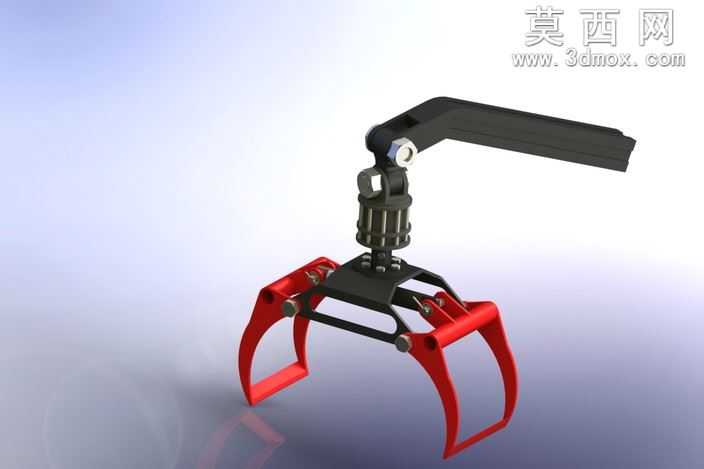

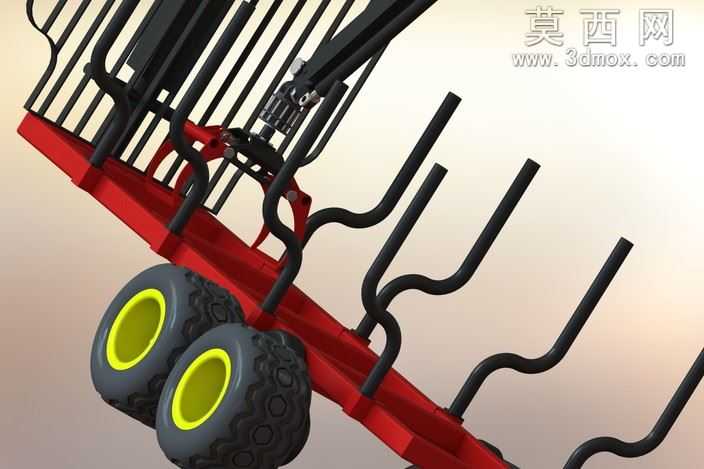

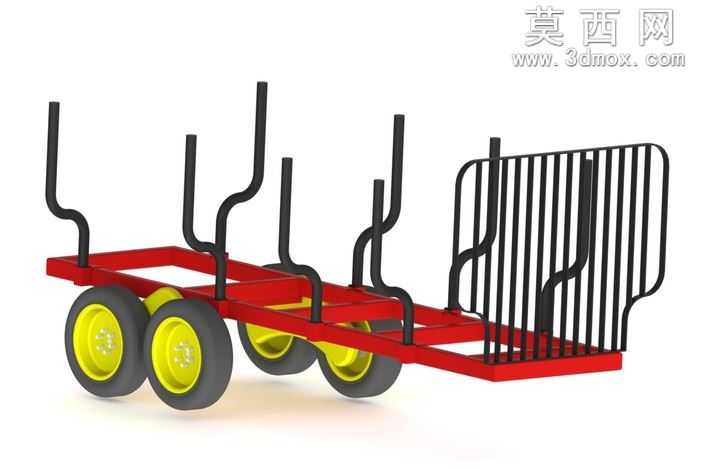

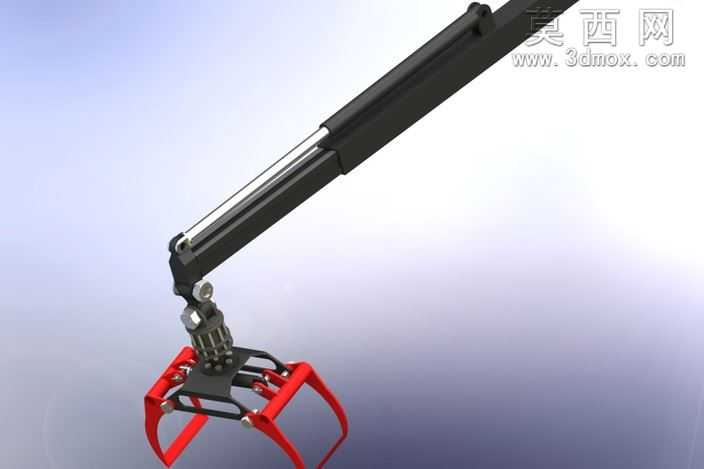

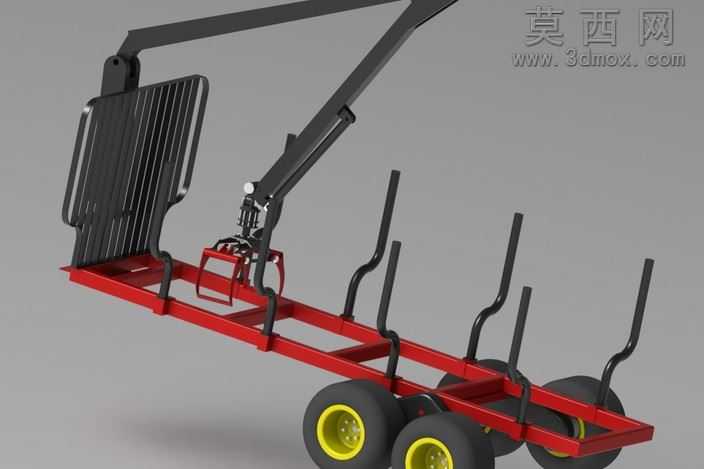

本作品为适配林业原木转运场景的拖车配套起重装置三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循林业作业装备的实际尺寸比例，对每一处结构细节做了精细化还原，确保模型可直接用于结构验证、作业模拟与方案展示。模型整体分为承载车架、折臂起重机构、液压驱动组件、原木限位架、行走轮组、抓木执行端六个核心模块，各模块之间保留了真实的装配约束关系，可模拟完整的起重作业动作流程。材质渲染阶段，针对不同部件的实际应用材质做了区分处理：承载主车架采用高饱和度金属红漆面材质，还原重型挂车车架的防锈涂装质感，表面添加细微的颗粒质感模拟工业漆面的哑光效果；折臂结构采用哑光黑金属材质，搭配金属银灰色的液压油缸活塞杆，通过明暗对比突出液压组件的精密金属质感；行走轮组采用黑色橡胶轮胎材质，轮辋部分做亮黄色工业涂装还原林业装备的高辨识度设计，轮胎表面添加真实的胎纹凹凸细节提升渲染真实感；抓木端的夹爪结构做了金属刃口的高光处理，还原夹爪抓取木材时的耐磨金属特性。结构设计上，折臂采用多段铰接式布局，可实现大角度的伸展与折叠，折叠状态下可完全收放在车架前端，不会超出拖车的整体外廓尺寸，满足林区狭窄道路的通行需求；车架上方均匀布置多根弯弧式黑色立柱作为原木挡架，立柱采用向外微倾的弧度设计，既可以对堆叠的原木起到侧向限位作用，避免运输过程中原木滚落，也不会干涉起重臂的回转作业；液压系统沿折臂的铰接点做了隐藏式管路布局，每一组油缸的安装位置都对应真实的受力点，可模拟臂架举升、臂架伸缩、夹爪开合的全套液压驱动动作；抓木端采用多爪环抱式结构，可适配不同直径的原木抓取需求，夹爪内侧做了凸起的防滑齿结构，提升抓取木材时的摩擦力，避免吊运过程中木材滑落。设计思路围绕6米规格原木的转运需求展开，整体结构兼顾作业灵活性与运输稳定性，所有承重部件的截面尺寸都参考了林业挂车的实际承重标准，在保证结构强度的前提下尽可能简化冗余结构，降低装置整体自重，提升拖车的有效承载能力；轮组采用多轴双排轮布局，可分散重型木材承载时的地面压强，适配林区非铺装路面的通行需求，减少作业过程中的陷车风险。
