多槽V型传动皮带轮结构设计

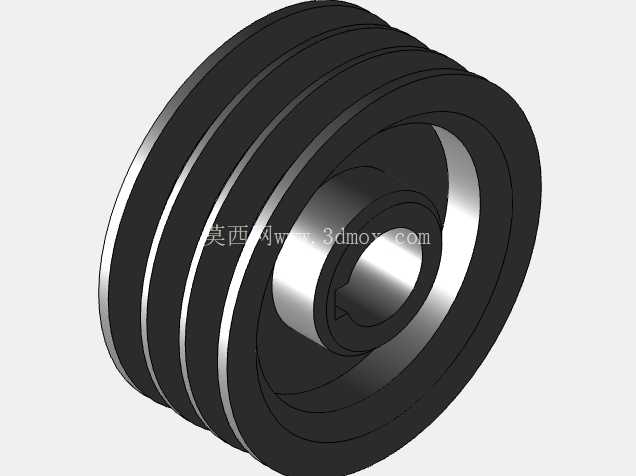

　　在常规机械传动系统的布局中，带传动始终是中小功率、中心距偏大的传动场景里的首选方案，而V型皮带轮作为带传动的核心承载部件，其结构合理性直接决定整套传动链路的运行稳定性与维护周期。这款三槽V型皮带轮的设计，首先锚定的是多楔带并列传动的载荷分配需求，区别于单槽带轮仅能传递单路动力的局限，三槽结构可同时适配三根同规格V带并行工作，在不改变带轮径向安装尺寸的前提下，将单轮额定传动扭矩提升近两倍，同时多带并行的冗余设计也能避免单根皮带突发断裂造成的设备急停故障，在农用机械、小型输送线、机床辅机传动这类不便频繁停机维护的场景中，这类结构的实用性尤为突出。

　　从结构细节来看，带轮的轮槽加工精度是设计核心，每个轮槽的楔角严格匹配对应规格V带的侧面夹角，槽面粗糙度控制在合理区间，既保证皮带与轮槽的接触摩擦力足够传递额定载荷，又避免槽面过于粗糙加剧皮带侧面的磨损速率；轮槽之间的挡边宽度经过反复校核，既不会过窄造成相邻皮带运行时相互剐蹭，也不会过宽无谓增加带轮整体自重，带来额外的转动惯量损耗。带轮中心的轴孔采用键槽连接结构，键槽的尺寸公差与形位公差严格遵循传动轴配合标准，保证带轮与动力轴装配后无偏心晃动，高速运转时不会产生额外的径向跳动，从根源上降低传动过程中的振动与噪音。带轮的轮毂部分做了加厚处理，区别于薄轮毂带轮在大扭矩传动下容易出现轮毂开裂的问题，加厚的轮毂结构可以更好地分散键槽位置的应力集中，即使在频繁正反转的传动工况下，也能保证连接结构的可靠性；轮辐部分采用实体辐板结构，相比轮辐式带轮，实体辐板的动平衡性能更优，在中高速传动场景下不需要额外做过多的动平衡校正就能满足运行精度要求，同时实体辐板的抗形变能力更强，长期承受皮带张紧力的径向载荷也不会出现轮缘偏摆的问题。

　　在安装边界的设计考量上，这款带轮的轴向总宽度经过严格控制，适配多数常规设备的安装轴伸长度，不需要额外调整设备内部的轴系布局就能直接替换同规格的老旧带轮；带轮的最大外径匹配对应传动比的设计要求，在保证传动比准确的前提下，尽可能控制带轮的外轮廓尺寸，避免运转时与周边的设备护罩、机架结构产生干涉。实际应用中，这类多槽V型皮带轮常被用在小型空压机、粮食加工设备、包装线输送辊组的动力输入端，依靠V带传动本身的缓冲吸振特性，过滤动力端输出的扭矩波动，保护后端的工作部件不受冲击载荷损坏；同时带传动本身具备过载打滑的特性，当后端负载突然超过额定值时，皮带会在轮槽内产生轻微打滑，避免动力端的电机或者传动齿轮因为过载出现损坏，相当于给整套传动系统增加了一道低成本的过载保护屏障。

　　设计过程中还充分考虑了皮带的安装与张紧调整空间，轮缘外侧做了微小的倒角处理，安装V带时不需要使用撬棍强行撬动皮带，顺着倒角就能将皮带顺利滑入轮槽，减少安装过程中对皮带内部线绳层的损伤；带轮的整体材质选用常用的铸铁材质，既具备足够的强度与耐磨性，又有良好的减震性能，成本也控制在合理区间，适合批量配套各类通用机械设备。需要注意的是，这类带轮在装配时要严格保证带轮的端面与传动轴的轴线垂直，否则会造成皮带单侧磨损过快、传动效率下降的问题，同时多根皮带要选用同批次同长度的产品，避免各根皮带受力不均，出现个别皮带提前失效的情况。
