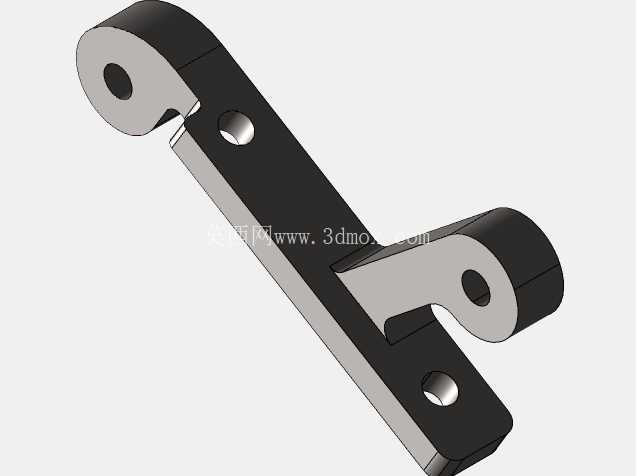

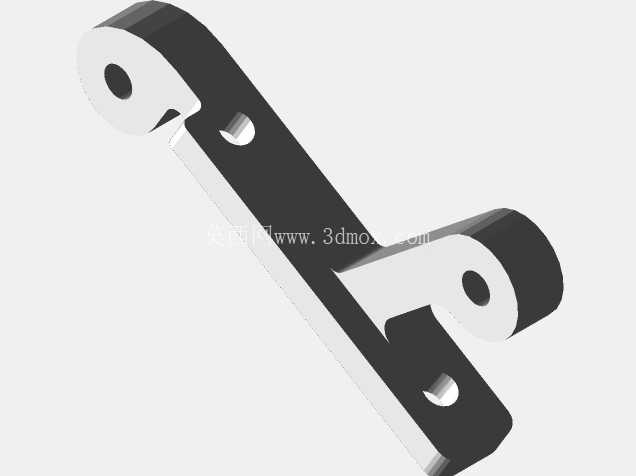

自行车碟刹IS2000支架20毫米平面安装适配座

在山地车、通勤自行车的碟刹系统改装与维护场景中，经常会遇到车架安装座标准与刹车夹器、碟片规格不匹配的问题，这类适配矛盾在老款车架升级新款刹车组件时尤为突出。这款适配零件的核心作用，就是完成IS2000标准碟刹支架到平面安装形式的转换，解决不同规格碟刹组件的安装兼容问题。

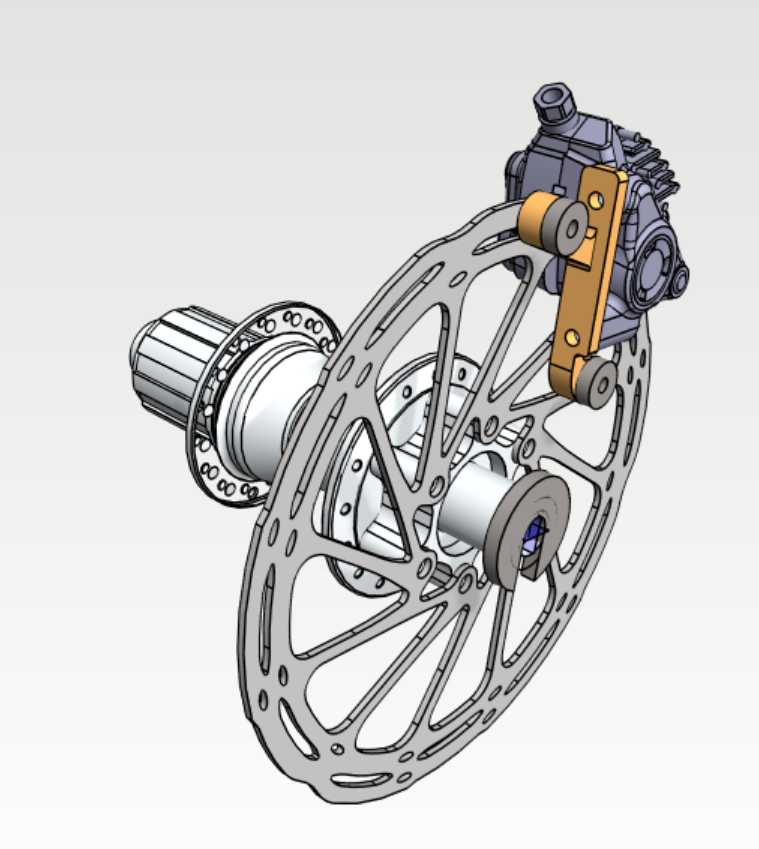

从实际使用场景来看，很多搭载IS2000规格安装座的自行车架，原厂设计适配160毫米直径的刹车碟片，当骑行者因为制动性能需求想要升级180毫米直径碟片时，直接安装会出现夹器位置偏移、碟片与来令片摩擦对位不准的问题，这款20毫米规格的适配座刚好可以补足安装位的尺寸差，让夹器能够精准对位180毫米碟片的摩擦工作面，不需要对车架进行任何打孔、锉削等破坏性改装，就能完成碟刹系统的规格升级。

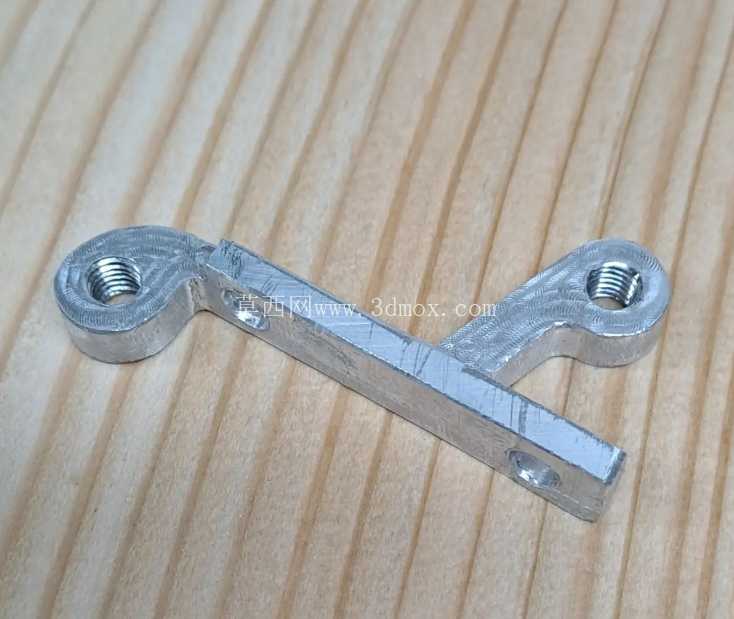

从功能特性上看，这款适配座采用铝材加工成型，铝材本身的比强度足够承受碟刹制动时产生的径向剪切力与制动力矩，同时自重较轻，不会给自行车增加过多的簧下重量，符合自行车配件轻量化的设计需求。零件的两个安装端面分别做了对应IS2000支架卡接位、平面安装夹器固定位的结构设计，安装时不需要额外加工垫片或者调整衬套，直接对位锁紧固定螺丝即可完成装配，能够有效降低改装的操作门槛，即使是普通骑行爱好者也能参照碟刹安装规范完成操作。

设计思路上，这款零件完全围绕实际安装的边界尺寸做结构优化，没有多余的冗余结构。适配座的整体厚度严格控制在20毫米，刚好匹配160毫米碟片升级180毫米碟片所需的安装位偏移量，避免了尺寸偏差导致的夹器偏磨、碟片受力不均等问题。零件上的固定孔位完全对齐IS2000支架的标准孔距，同时平面安装端的孔位也匹配主流平装夹器的固定孔规格，不需要额外扩孔或者调整孔位。零件的外形做了倒角处理，避免安装时尖锐边角划伤车架漆面或者夹器表面，同时受力部位做了加厚处理，在长期制动的交变载荷下不会出现形变或者断裂的问题。

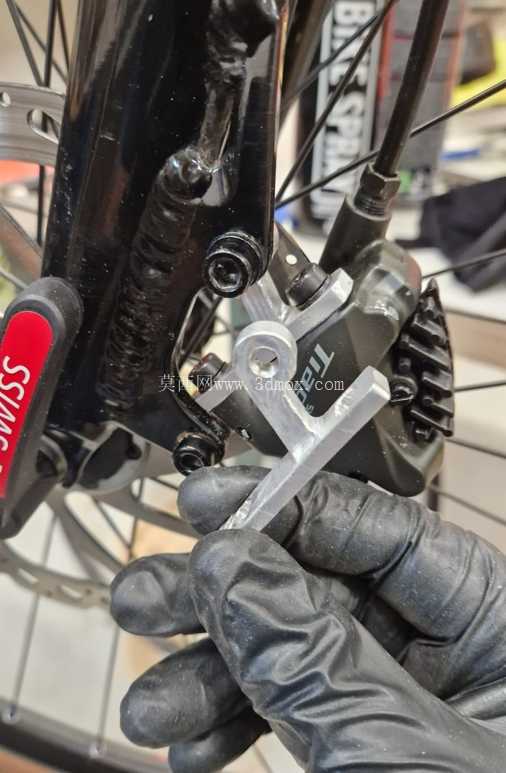

从安装边界来看，这款适配座仅适用于IS2000标准支架的车架，搭配20毫米偏移量对应的碟片规格升级场景，安装时需要注意固定螺丝的锁紧扭矩符合自行车配件的安装规范，避免扭矩过大导致螺丝滑牙或者零件开裂，同时安装完成后需要反复捏合刹车手柄，检查来令片与碟片的间隙是否均匀，转动车轮确认没有蹭碟问题后再投入使用。在实际骑行使用中，这款适配座能够稳定传递制动力，不会因为长期的户外骑行、泥水侵蚀出现结构松动的问题，铝材本身的抗腐蚀性能也能适应不同的骑行环境，不管是日常通勤还是轻度越野骑行场景，都能满足使用强度要求。

对于自行车改装从业者、三维建模爱好者来说，这款零件的结构设计具备很强的参考价值，它没有复杂的曲面结构，所有尺寸都围绕实际安装的公差配合要求设定，每一处结构都对应实际的安装需求，没有为了外观做多余的造型设计，完全是功能导向的机械零件设计，能够很好地体现机械设计中“形式追随功能”的核心思路。在建模过程中，需要严格把控孔位的同轴度、两个安装端面的平行度公差，避免因为建模尺寸偏差导致实际安装时出现对位不准的问题，同时要考虑铝材加工的工艺可行性，零件的壁厚要均匀，避免出现壁厚突变导致的加工变形问题。
