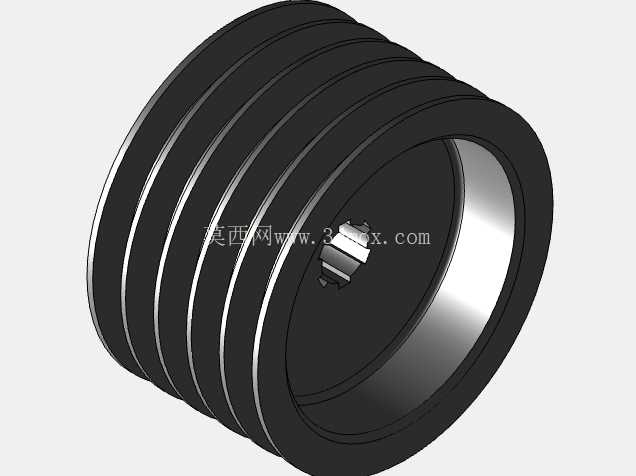

US-300型设备配套多槽传动滑轮结构

　　从结构设计逻辑来看，这款滑轮采用了等间距多楔槽布局，槽型的截面角度完全匹配对应规格的三角带或者多楔带的轮廓，保证皮带嵌入槽内后能实现全侧面贴合，不会出现局部应力集中导致的皮带异常磨损；轮体的内孔采用了带键槽的定心设计，安装时可以通过平键与设备传动轴实现周向固定，避免大扭矩传输时轮体与轴之间出现相对转动，内孔的加工公差严格按照基孔制配合要求设计，既能保证装配时的顺畅度，又能控制运行时的同轴度误差，减少轮体高速旋转时的径向跳动量。轮体的整体外形采用了筒式结构，外圈的轮缘部分做了等厚度设计，槽与槽之间的分隔筋厚度经过受力校核，既不会因为筋厚过大增加轮体自身的转动惯量，造成电机启动时的额外负载，也不会因为筋厚不足导致长期受力后出现变形、槽距偏移的问题；轮体的腹板部分做了轻量化的内凹设计，在保证整体结构刚度的前提下，尽可能削减了非受力区域的材料用量，降低轮体自重的同时，也减少了旋转过程中的风阻损耗。在工业传动场景里，多槽滑轮是皮带传动系统里的核心受力部件，这款适配US-300型机器的滑轮，主要服务于需要大传动比、多皮带并行传动的动力传输工况，常见于中小型工业加工设备、物料输送辅机的动力端，用来把电机输出的扭矩平稳传递到执行机构端，相比单槽带轮，多槽结构能在不增大带轮径向尺寸的前提下，提升皮带与轮体的接触摩擦力，降低单根皮带的负载应力，避免传动过程中出现打滑、动力损耗过大的问题，尤其适合连续运转的生产类设备，能有效延长传动皮带的更换周期，减少设备日常维护的频次。

　　从安装边界来看，这款滑轮的轴向宽度匹配多根皮带并行排列的安装尺寸，安装时需要注意轮体的端面跳动公差控制，要保证皮带轮的槽中心面与对应从动轮的槽中心面处于同一平面，偏差过大会导致皮带在运行过程中出现偏磨、脱槽的故障；轮体的内孔长度与传动轴的配合段长度适配，装配到位后可以通过轴端的锁紧件实现轴向固定，避免设备启停、正反转切换时轮体出现轴向窜动。在实际应用场景中，这类多槽滑轮不仅可以用于单电机驱动单执行机构的传动链路，也可以通过一根主动轮同时驱动多个从动轮的布局，实现单动力源带动多个工位同步运转的传动方案，在小型自动化生产线、定制化工业设备的动力传输环节应用十分广泛；设计时轮体的材质选型一般会根据传动功率的大小选择铸铁或者工程塑料，铸铁材质的滑轮耐磨性更好、结构刚度高，适合中大功率的传动场景，工程塑料材质的滑轮自重更轻、运行噪音低，适合小功率、对噪音控制有要求的办公类或者轻工类设备。

　　这款滑轮的槽距精度经过严格控制，相邻槽之间的间距误差控制在极小范围内，能保证每一根传动皮带的张紧力保持均匀，不会出现某一根皮带负载过大提前失效、其余皮带负载不足无法发挥传动能力的问题；轮体的槽面粗糙度也做了对应处理，既不会因为过于光滑导致摩擦力不足出现打滑，也不会因为粗糙度过大加速皮带接触面的磨损。在结构细节上，轮体的两端轮缘做了微小的倒角处理，既可以避免装配过程中锐边划伤操作人员或者皮带表面，也能在皮带出现轻微偏移时起到导向复位的作用；内孔的键槽位置做了对称度校核，保证键装配后受力均匀，不会出现键侧局部挤压应力过大导致的键变形、滚键问题。

　　对于设备选型人员来说，选用这款滑轮时需要匹配对应型号的传动皮带，同时根据传动比要求确认轮体的基准直径，保证传动后的转速符合设备执行端的设计要求；对于三维建模从业者来说，这类传动件的建模需要重点关注槽型的截面轮廓、槽距的等分精度、内孔与键槽的位置公差，才能保证导出的工程图能直接用于生产加工，避免建模误差导致实际加工出的零件无法装配使用。在日常设备维护中，这类多槽滑轮需要定期检查槽面的磨损情况，如果槽面出现异常磨损、槽型变形，需要及时更换轮体，否则会加速皮带的磨损，甚至出现传动失效导致设备停机的问题；安装时的皮带张紧力也需要调整到合适范围，张紧力过大会加剧轮轴的轴承负载，张紧力过小则容易出现打滑，影响传动效率。
