开源可自制AR3六轴机械臂结构设计

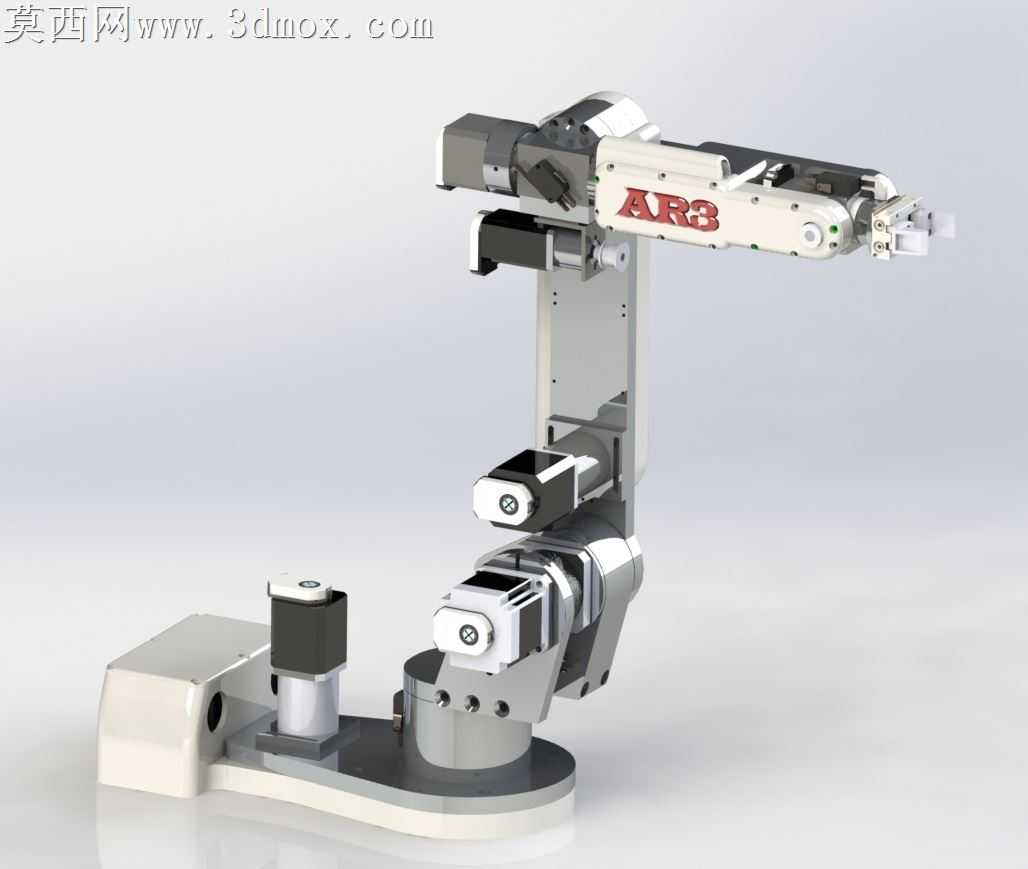

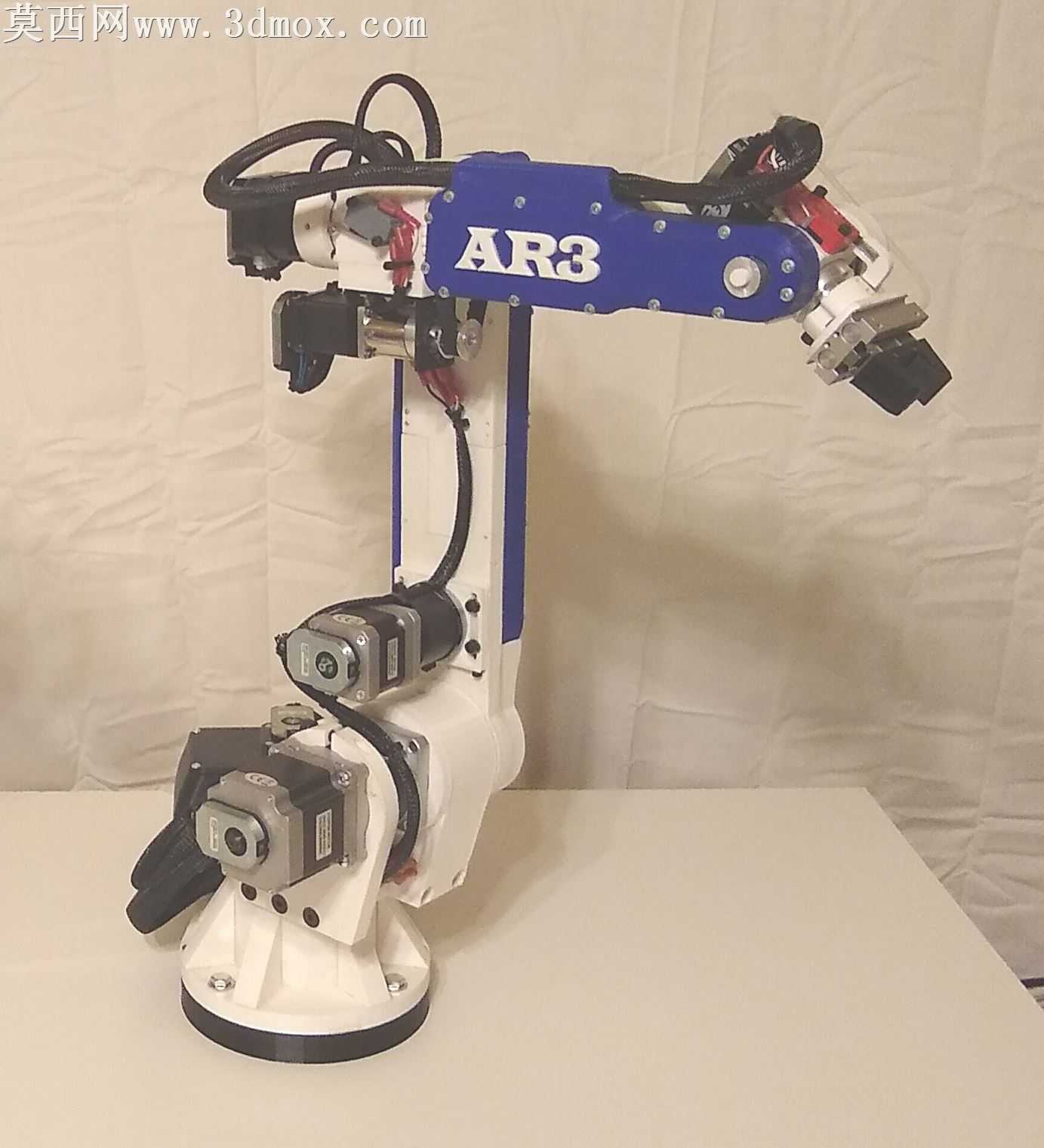

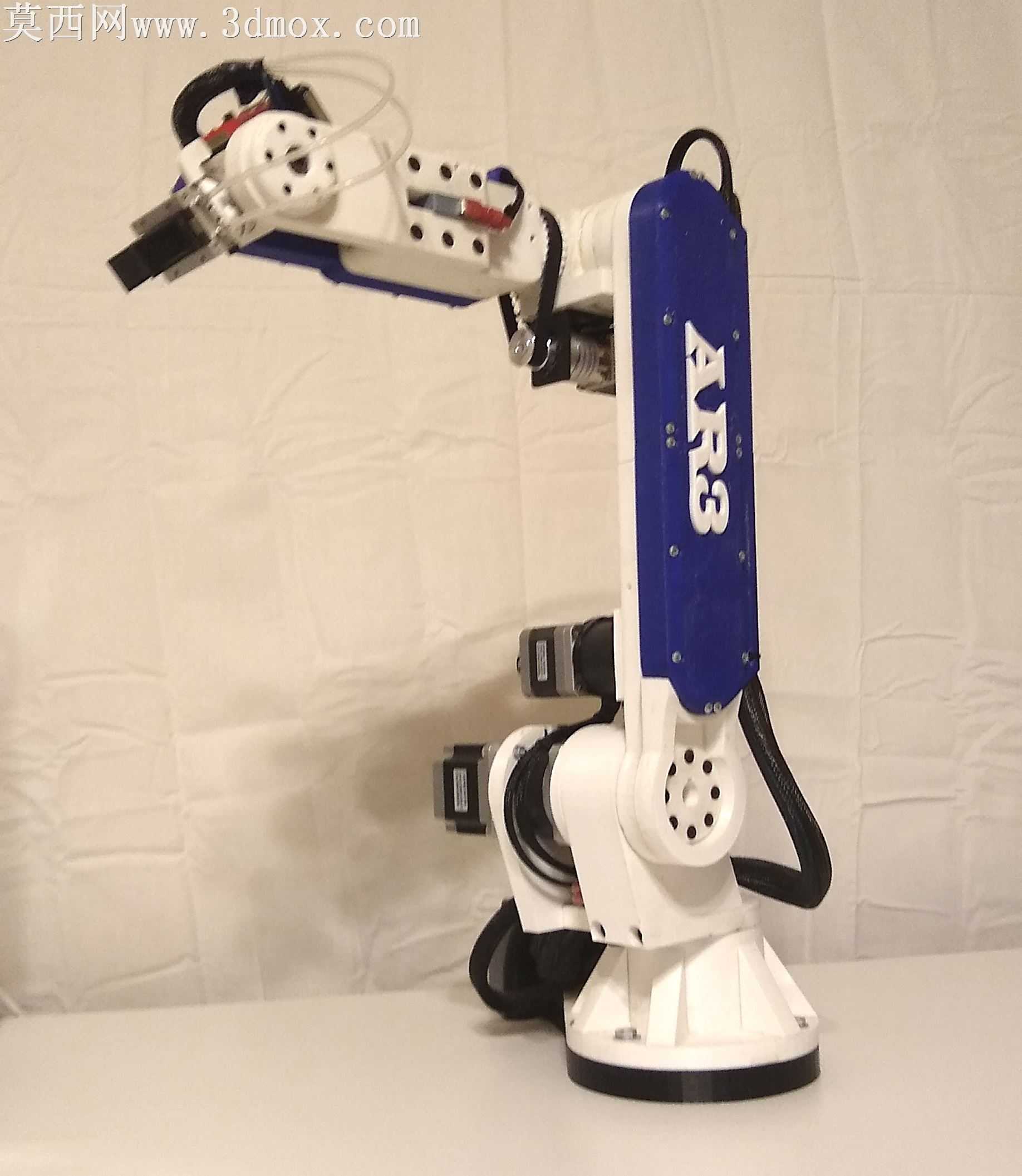

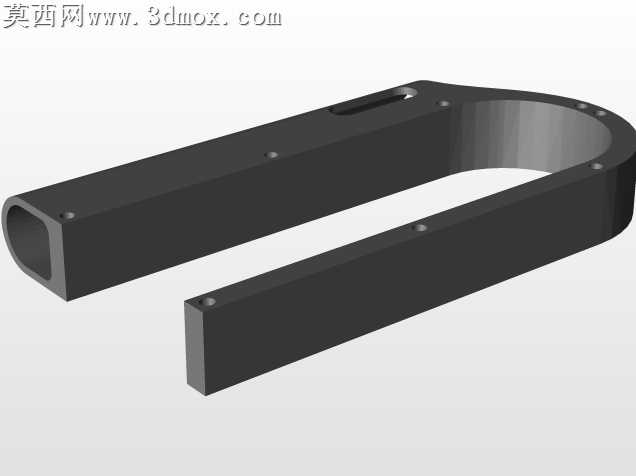

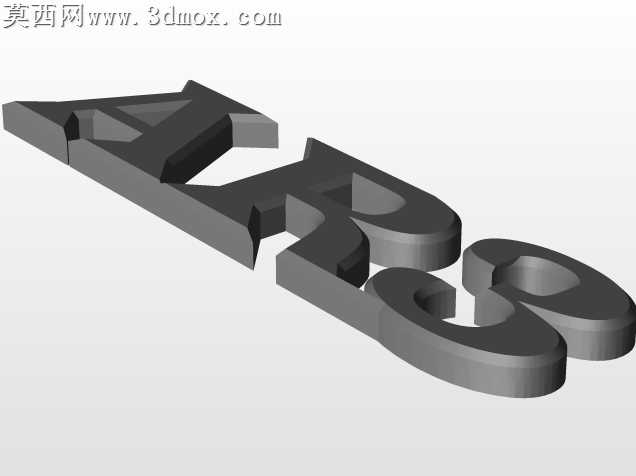

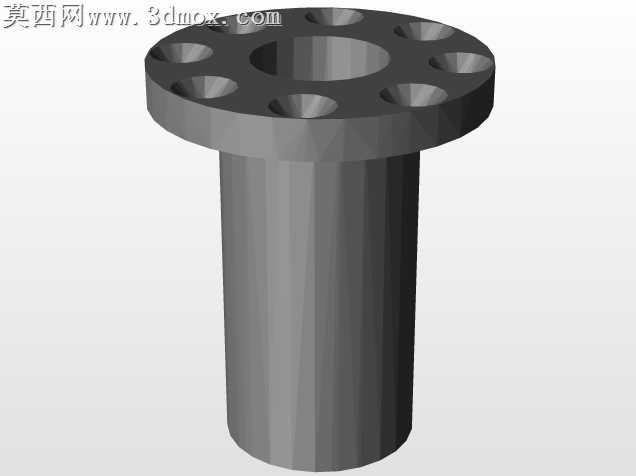

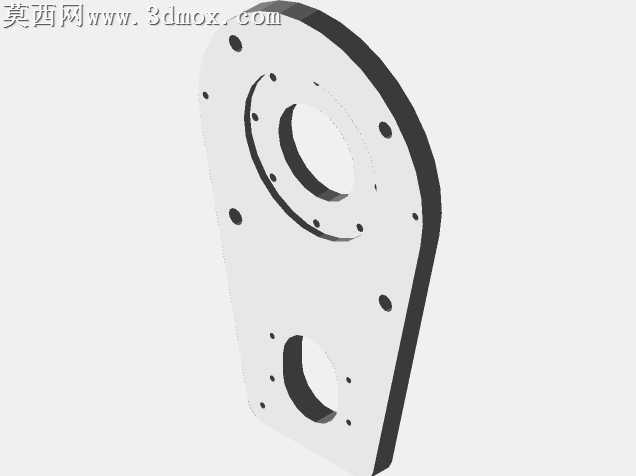

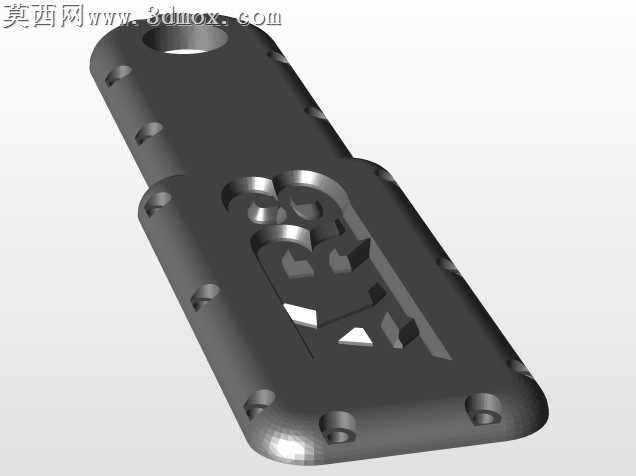

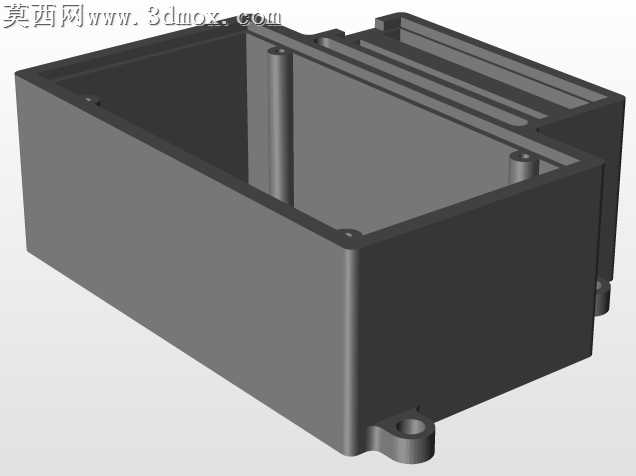

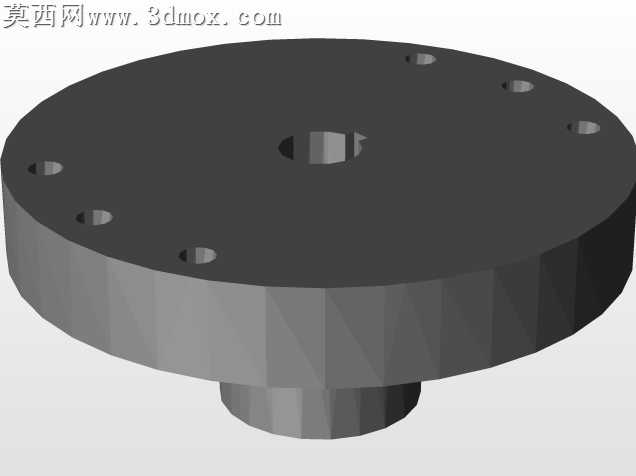

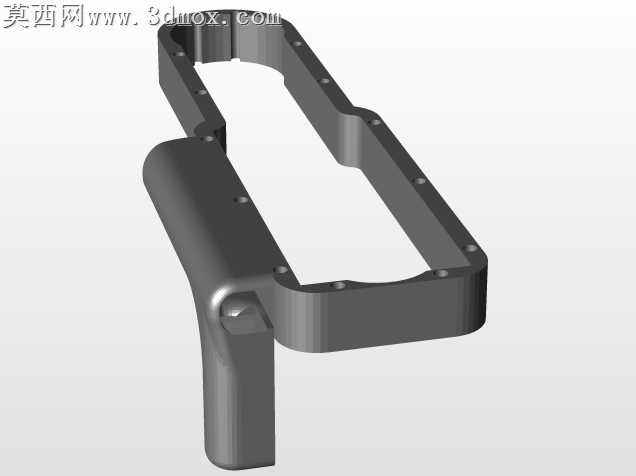

本作品为AR3六轴机器人的完整三维结构设计，建模过程严格遵循开源机械臂的装配逻辑与运动学约束，在三维建模软件中完成了从基座到末端执行器的全零件参数化搭建，每一处关节的配合公差、转动行程都经过反复校验，确保模型可直接用于3D打印加工与实体组装。模型渲染阶段采用哑光工程塑料与磨砂金属搭配的材质方案，基座外壳赋予米白色哑光树脂材质，还原3D打印件的细腻质感，关节处的伺服电机外壳、连接臂的金属结构件赋予银灰色磨砂金属材质，表面添加细微的拉丝纹理与环境反射效果，臂身的AR3标识采用红底白字的贴花材质，与实体产品的视觉效果高度一致，渲染光影采用柔和的工作室顶光搭配侧方补光，清晰展现各关节的层级结构与零件衔接细节。结构设计上采用六轴串联关节布局，从底部回转基座开始，依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部旋转关节、腕部摆动关节与末端回转关节，每个关节都预留了步进电机的安装位与走线槽，关节连接处设计了标准化的轴承安装孔与螺丝固定位，大臂与小臂采用轻量化的镂空结构设计，在保证结构强度的前提下降低整体自重，提升机械臂的负载能力与运动响应速度。设计思路围绕开源可自制的核心定位展开，所有非标准零件都适配普通FDM3D打印机的打印尺寸，无需大型加工设备即可完成全部结构件的制作，零件之间的连接采用通用螺丝与标准轴承，降低用户的组装门槛，同时模型完整还原了机械臂的运动限位结构，每个关节都设计了物理限位块，避免实体组装后运动超程造成的电机损坏或结构磕碰，末端执行器预留了通用夹具安装接口，用户可根据使用需求更换夹爪、吸盘等不同作业工具，整体模型结构完整、装配逻辑清晰，既可以作为机械臂运动学仿真的三维载体，也可以作为个人自制桌面级六轴机械臂的参考设计方案。
