2.54mm间距线对板通孔排针连接器设计

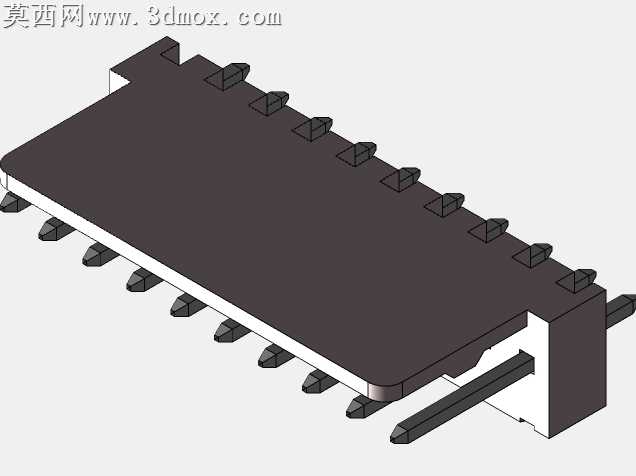

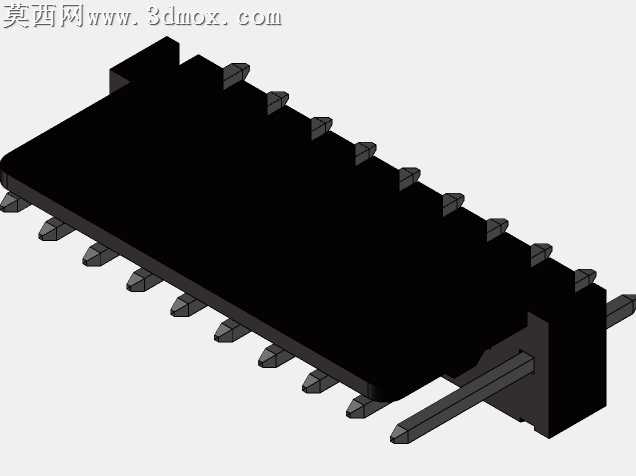

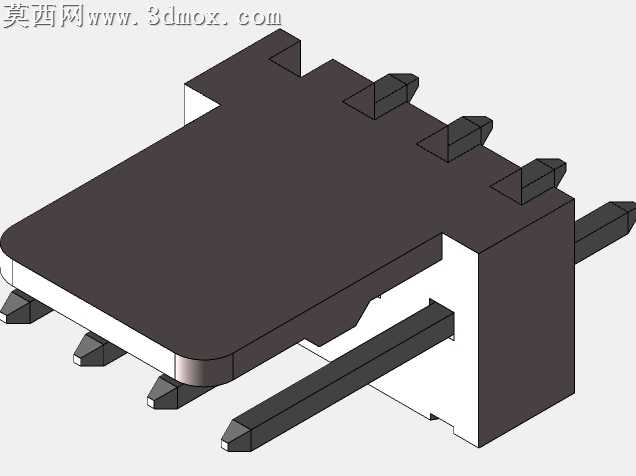

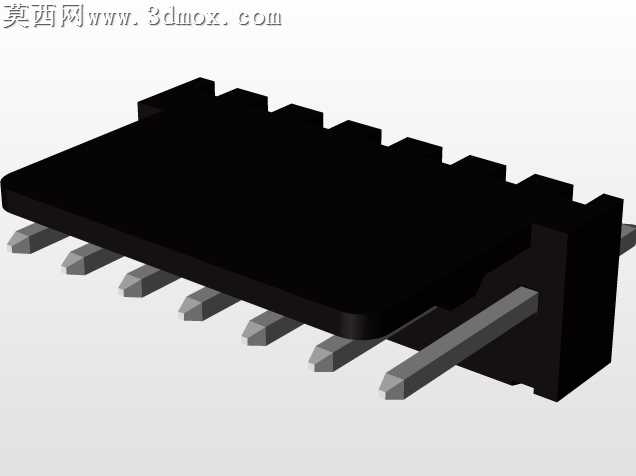

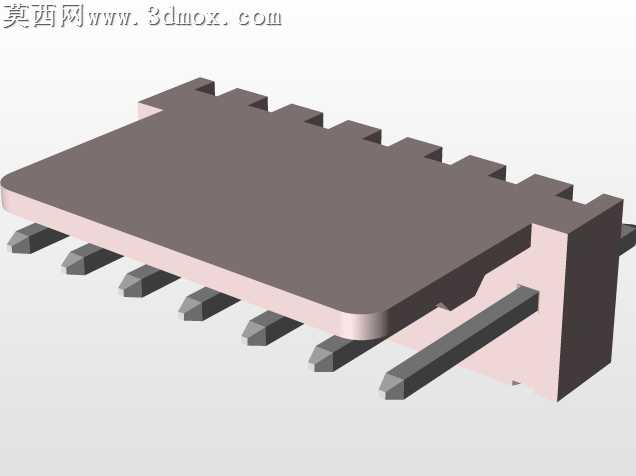

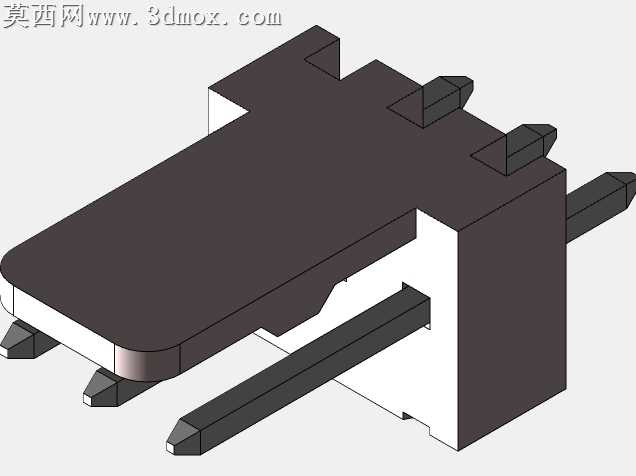

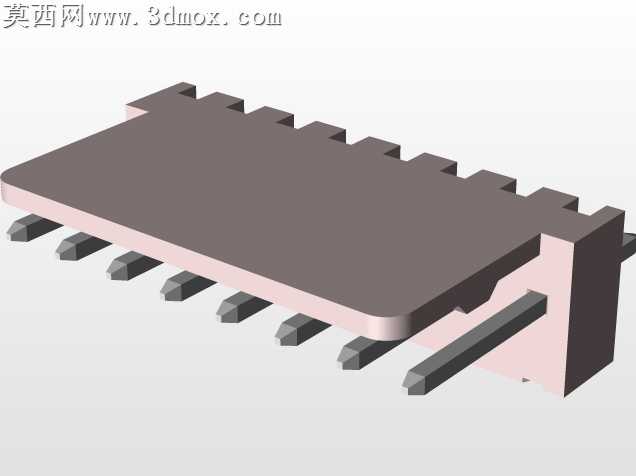

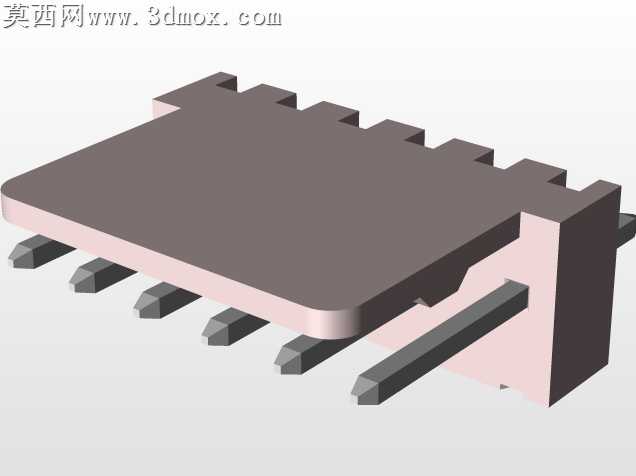

本模型为标准2.54mm间距线对板通孔排针连接器，采用三维参数化建模方式完成全系列规格构建，覆盖2Pin至10Pin的常用针数配置，建模过程严格遵循行业通用尺寸规范，对塑胶主体、插针端子两大核心部件进行独立参数化设计，可通过调整针数参数快速生成对应规格的连接器模型，适配不同电路连接场景的选型需求。材质设定上，黑色与白色两款塑胶主体采用耐高温尼龙PA6T材质参数配置，表面设置细微磨砂质感的漫反射材质，还原真实塑胶件的哑光质感，避免渲染时出现过度反光的失真效果；金属插针采用黄铜镀锡材质参数，金属表面设置轻微的拉丝纹理与低强度高光反射，还原接插件金属端子的真实金属质感，同时区分插针焊接端与接触端的细微尺寸差异，保证结构还原度。结构设计层面，精准还原通孔连接器的核心结构特征：塑胶主体设置定位凸台与防呆卡槽，可与PCB板上的安装孔精准对位，插针与塑胶主体的配合位置设置倒扣结构，模拟真实产品中插针压入塑胶主体后的防松固定效果，插针伸出塑胶主体的焊接端长度符合波峰焊工艺的标准尺寸要求，接触端的尺寸适配常规杜邦线母座的插拔公差，保证模型结构与真实量产产品的一致性。渲染环节采用PCB电路板作为承载场景，绿色阻焊层的电路板表面设置丝印层纹理与焊盘金属质感，将不同针数、不同主体颜色的连接器模型错落排布在电路板对应焊盘位置，采用45度俯视角的三点布光方案，主光源模拟室内冷白光打亮连接器主体结构，补光源弱化塑胶件暗部的死黑区域，轮廓光勾勒金属插针的边缘高光，清晰展现连接器的整体外观、针脚排布与安装形态，同时通过景深效果突出中心区域的连接器主体，弱化背景的视觉干扰，让观看者可以直观了解该类连接器在电路板上的实际安装状态与外观特征。建模过程中对塑胶主体的分模线、插针的冲压倒角等细微工艺特征进行了还原，避免模型出现过于理想化的锐利边角，让三维模型更贴近实际量产产品的外观细节，可用于PCB布局演示、接插件选型展示、电路组装示意等场景。
