普拉梅阻尼缓冲柜铰链三维结构设计

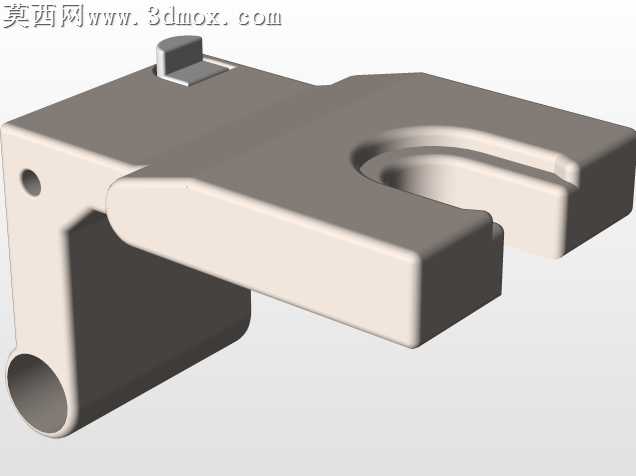

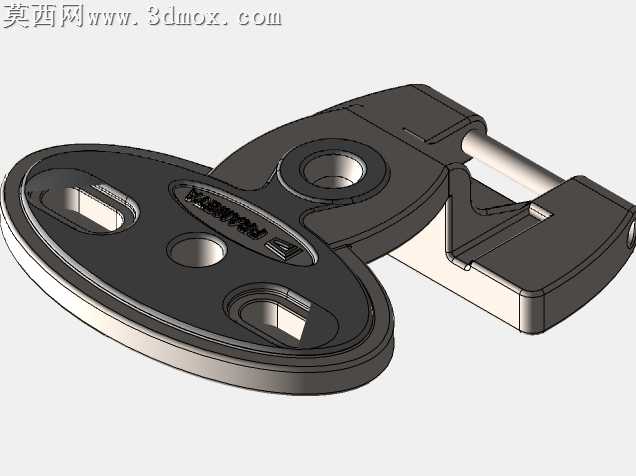

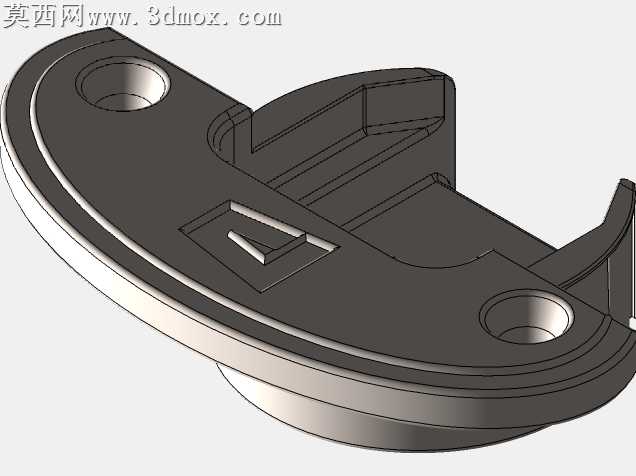

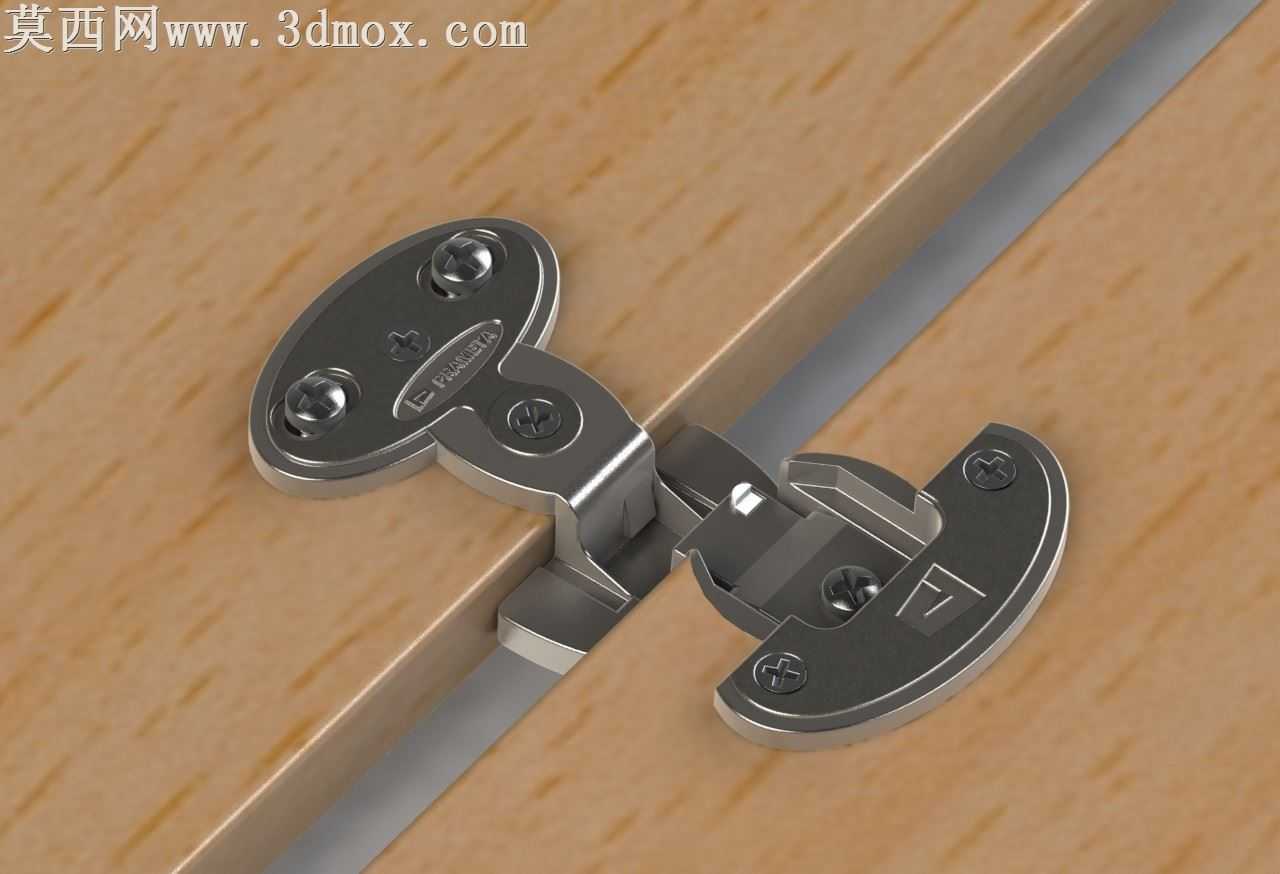

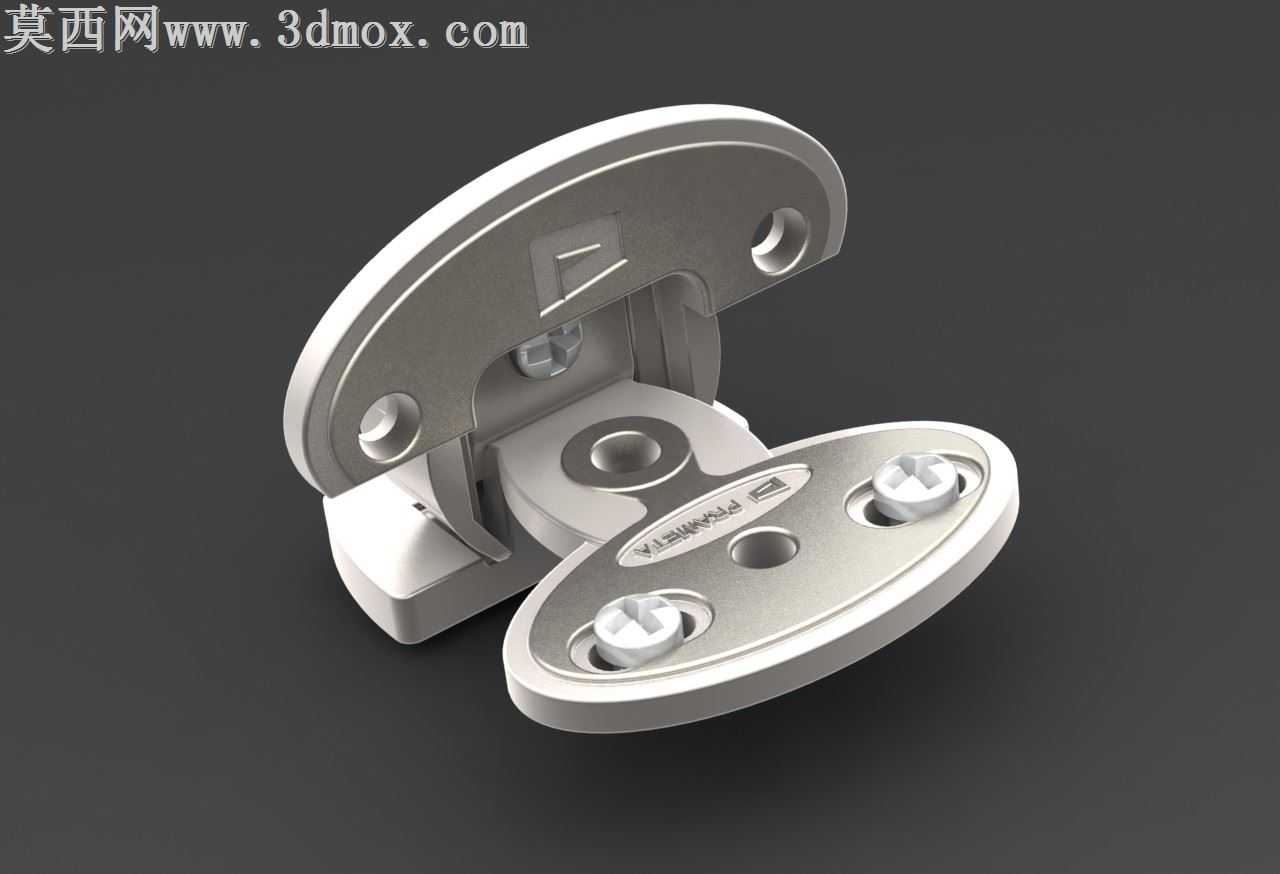

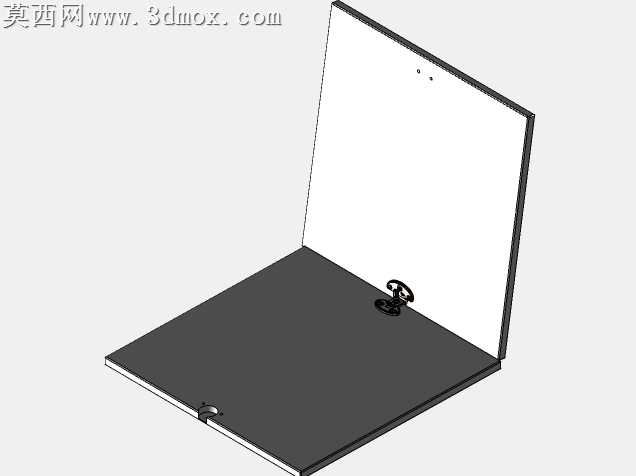

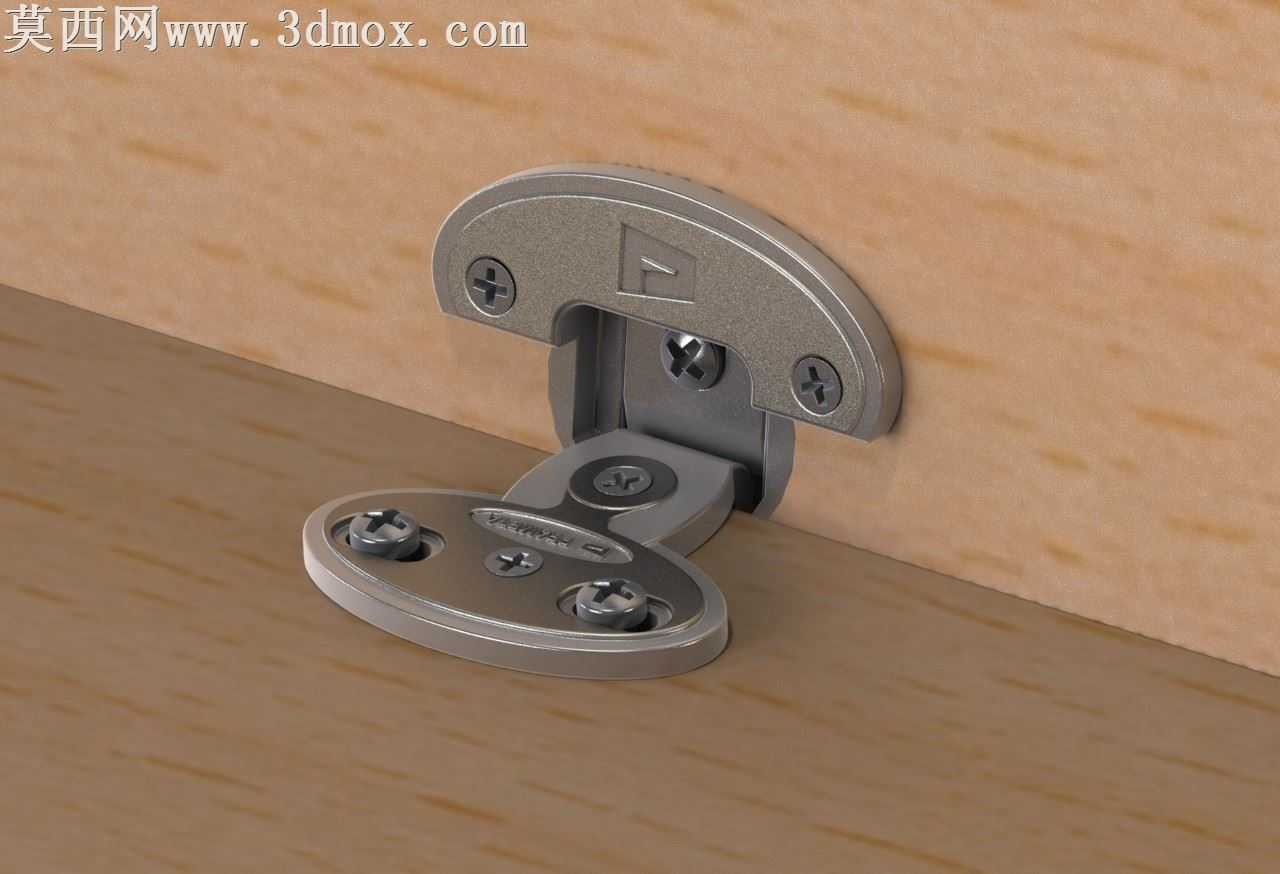

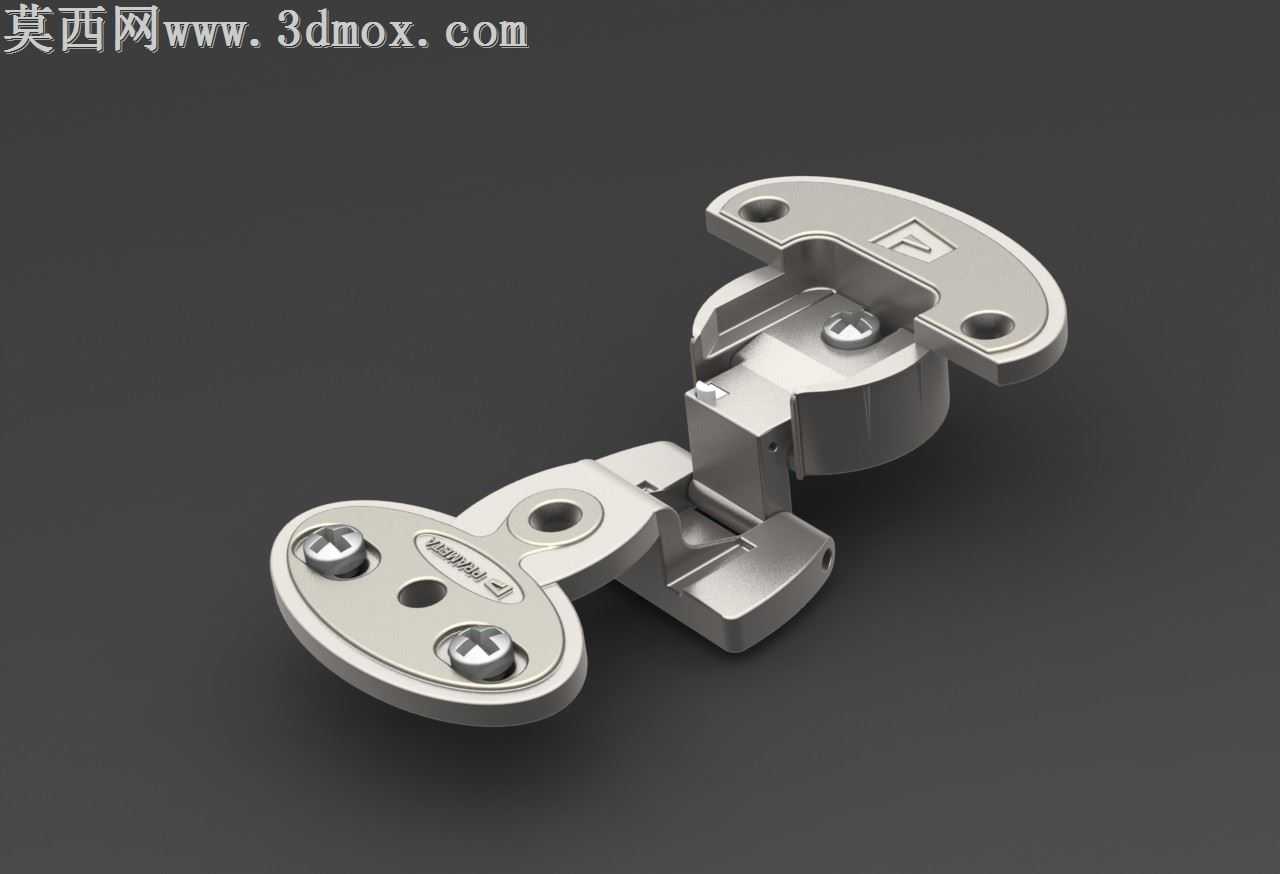

本作品为普拉梅阻尼缓冲柜铰链的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循实际五金冲压件、机加工件的生产工艺逻辑搭建模型结构，完整还原了阻尼柜铰链的全部装配关系与功能细节。建模阶段首先拆分铰链的组成模块，分别完成固定底座、铰接转臂、阻尼杯体、调节螺钉、连接铆钉等独立零件的建模：固定底座采用椭圆安装面设计，预留两个沉头安装孔位与一个调节腰型孔，建模时精准还原沉头孔的锥度参数、腰型孔的调节行程尺寸，底座表面的品牌标识区域采用浮雕式建模处理，还原实物的标识细节；铰接转臂部分采用多段折弯式结构，建模时严格控制各段折弯的圆角半径、壁厚参数，还原五金冲压件的成型特征，转臂与底座、阻尼杯的铰接位置预留标准的轴孔配合间隙，保证虚拟装配后可实现真实的转动动作；阻尼杯体部分还原了内置阻尼结构的外部包裹形态，杯体的两个安装耳孔位置、与转臂的卡接结构均按照实物尺寸1:1复刻，保证装配后可实现柜门开合的阻尼缓冲动作；调节螺钉、固定铆钉等标准件部分按照对应五金标准件的参数建模，螺钉头部的十字槽、滚花细节均做精细化还原，保证模型的真实感。材质与渲染阶段，针对不同零件的材质特性分别赋予对应的材质参数：金属冲压件部分赋予哑光镍合金材质，调整金属粗糙度、反射率参数，还原电镀五金件的细腻金属质感，边缘位置添加轻微的倒角反光效果，模拟冲压件的边缘处理工艺；阻尼杯内部的阻尼结构部分赋予半哑光工程塑料材质，调整材质的漫反射参数，还原尼龙阻尼件的哑光质感；渲染场景采用深灰色哑光背景，搭配三点布光方案，主光从侧上方打亮铰链主体结构，勾勒出金属件的轮廓反光，辅光补充暗部细节避免阴影死黑，轮廓光分离模型与背景，突出铰链的结构层次，最终渲染图清晰展现了铰链的开合状态、各零件的装配关系与细节特征。设计思路上，本模型完全围绕实际家具柜门的安装使用需求搭建，完整保留了铰链的前后调节、上下调节、左右调节的结构余量，阻尼结构的行程参数符合常规柜门缓冲的使用要求，各零件的壁厚、折弯参数均满足五金冲压生产的工艺要求，既可以作为家具五金设计的参考方案，也可用于产品展示、安装说明演示等场景，模型装配完成后可通过软件的运动仿真模块模拟柜门开合的全过程，验证阻尼缓冲的动作逻辑与结构干涉情况，为后续的产品优化、开模生产提供精准的三维数据参考。
