带减重孔结构的传动用槽式滑轮

项目分类:通用五金配件 发布时间:2026-02-28 ID:1140296
  • 带减重孔结构的传动用槽式滑轮

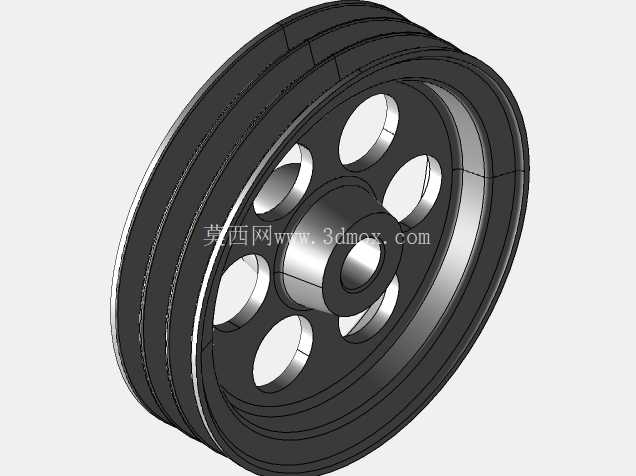

  在带式传动、物料牵引、起重导向这类常见的机械工况里,滑轮是承担载荷传递、运动方向改变的核心基础零件,这款槽式滑轮的结构设计,完全围绕常规工业场景的实际使用需求展开,没有冗余的装饰性结构,每一处几何特征都对应明确的工程作用。先从轮缘部分说起,双槽的轮缘结构可以同时适配两根同规格的传动带或者牵引钢丝绳,相比单槽滑轮,既可以在同一安装位实现双路载荷的同步传递,也能通过双槽的限位作用,避免传动件在高速运行或者受侧向力时出现脱槽的问题,轮缘的槽底圆弧、槽侧倾角都按照通用传动件的匹配标准做了适配,不需要额外修磨就能直接和标准件配合,减少现场装配的调整工作量。

  轮辐部分采用的是圆周均布的圆孔减重设计,六个圆形通孔沿轮毂中心等角度排布,这种设计首先是在保证轮体整体结构强度的前提下,尽可能削减了轮体的自重,降低滑轮转动时的转动惯量,不管是手动牵引场景还是电机驱动的传动场景,更小的转动惯量都能减少启动瞬间的载荷冲击,让传动过程更平顺;其次,均布的圆孔也能在滑轮高速转动时形成均匀的空气流通通道,带走轮体和传动件摩擦产生的热量,避免长时间运行时轮槽温度过高加速传动带或者钢丝绳的老化,同时圆周均布的孔位不会破坏轮体的动平衡,不需要额外做去重调整就能满足中低速传动的动平衡要求。

  轮毂部分做了阶梯式的凸台结构,中心的安装孔是标准的通孔设计,可以适配常用的圆柱销轴或者转轴,凸台的端面高出轮辐平面,安装时可以直接抵靠在轴承或者安装支架的定位面上,不需要额外加装轴套来确定安装位置,既简化了装配流程,也能保证滑轮在轴上的定位精度,避免运行过程中出现轴向窜动。从安装边界来看,这款滑轮的轴向尺寸控制得比较紧凑,轮缘的外径和轮毂的安装孔直径按照常规的传动比做了匹配,不管是用在小型输送线的从动轮位、手动起重葫芦的导向轮位,还是小型设备的皮带传动张紧轮位,都不需要对周边的安装支架做大幅度的修改,轮体的最大外径不会超出常规安装位的预留空间,轮毂的轴向长度也适配常用的支架安装间距,装配时只需要穿入销轴、做好轴向限位就能投入使用。

  在实际工况适配性上,这种全金属结构的滑轮可以适应多粉尘、轻度潮湿的车间环境,没有易损的非金属嵌件,日常维护只需要定期检查轮槽的磨损情况、给中心安装位的转动副加注润滑脂即可,不需要频繁更换零件。设计过程中,轮缘的壁厚、轮辐的宽度、轮毂的厚度都经过了强度校核,在额定载荷范围内不会出现轮缘变形、轮辐断裂的问题,同时减重孔的孔径和孔边距也做了优化,避免孔边出现应力集中,在承受冲击载荷时不会从孔位处开裂。和市面上同规格的实心滑轮相比,这种带均布减重孔的滑轮自重降低了近三成,不仅安装时更便于人工搬运,长期运行时也能减少转动过程中的能量损耗,对于连续运行的传动场景来说,累计的能耗降低效果很明显。另外,轮槽的表面粗糙度也做了控制,既不会因为过于粗糙加速传动件的磨损,也不会因为过于光滑导致传动时出现打滑的问题,刚好能满足摩擦传动或者牵引导向的摩擦力需求。
