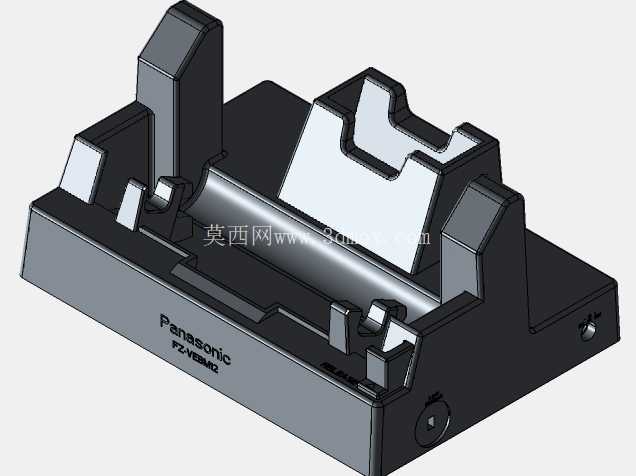

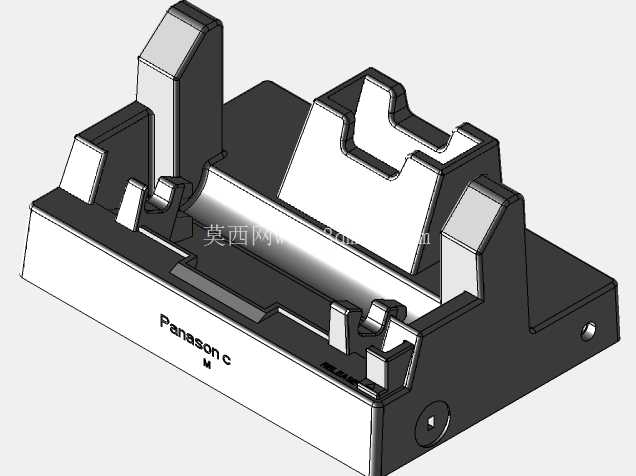

松下Toughpad平板专用扩展坞底座结构设计

在工业移动作业场景中，三防平板的外设扩展与固定安置一直是现场工位、车载安装、仓储调度点位的核心需求，这款适配松下FZ-M1与FZ-B2系列Toughpad三防平板的扩展坞底座，正是针对这类工业使用场景做的结构适配设计。从实际落地的使用场景来看，这类扩展坞常部署在叉车驾驶舱固定位、车间巡检工位台、户外作业临时指挥点、仓储PDA固定充电点位，既要满足平板快速插拔取放的操作效率，也要兼顾工业环境下的连接稳定性，避免设备振动、磕碰时出现接触不良或脱落的问题。

从结构设计思路来看，整个底座采用分体式定位支撑结构，两侧设置的高位导向挡边，在平板插入时能先完成横向位置的粗定位，避免插接过程中接口对位偏差导致的针脚磨损，挡边内侧做了微小的导入斜角，即便操作人员单手盲操作插放平板，也能顺着斜角滑入正确的安装位置。底座中部的承托区域做了与平板背部弧度匹配的仿形贴合面，平板放置后整个背部受力均匀，不会出现局部应力集中导致的平板外壳形变，长期插拔使用也不会在平板外壳上留下压痕。底座前部的限位凸台刚好卡合在平板下沿的防滑棱位置，配合两侧挡边的夹持力，即便安装点位存在持续的设备振动，比如叉车行驶过程中的颠簸、生产线设备的传导振动，平板也不会从底座中松脱滑落。

底座底部预留的两个安装孔位是按照工业通用安装标准做的孔位设计，既可以配合螺丝直接固定在金属工作台面、车载安装支架上，也能适配标准VESA孔位的壁挂支架、悬臂支架，安装边界的兼容性覆盖了绝大多数工业现场的固定需求。底座正面预留的接口避让空间，刚好对应平板底部的扩展接口区域，插合后可以实现充电、有线网络连接、外设串口扩展等功能，接口周围的围挡结构做了高出接口平面的设计，能避免现场的金属碎屑、灰尘、少量飞溅的液体直接接触接口针脚，降低工业环境下接口氧化、短路的故障概率。

在细节结构处理上，所有与平板接触的棱边都做了R角倒圆处理，没有尖锐的直角结构，避免插拔过程中刮花平板的三防外壳，也防止操作人员取放设备时被棱角划伤。底座的整体壁厚做了均匀化处理，壁厚差控制在合理范围内，不管是采用注塑加工还是3D打印打样，都不会出现明显的缩痕、翘曲变形问题，量产时的成型良率更有保障。两侧支撑臂的根部做了加强筋结构，在不增加整体壁厚的前提下提升了支撑臂的结构强度，即便频繁插拔导致支撑臂承受反复的侧向力，也不会出现根部断裂的问题。

从实际使用的功能特性来看，这款底座没有多余的冗余结构，所有结构特征都服务于平板固定与接口扩展两个核心功能，没有为了外观造型增加不必要的曲面或装饰结构，整体造型方正硬朗，符合工业设备的设计逻辑，日常清洁时也没有容易积灰的死角，用抹布直接擦拭就能完成表面清洁，适配工业现场的维护习惯。底座上的品牌标识区域做了下沉式的凹槽设计，标识粘贴或者激光打标后不会因为频繁的平板插拔摩擦导致标识磨损脱落，长期使用后依然能清晰识别设备适配型号，避免现场运维人员错配不适配的平板设备。

在安装尺寸的边界设计上，整个底座的横向宽度、纵向深度都控制在比平板外接尺寸略大3-5mm的范围，不会占用过多的安装台面空间，在狭小的车载操作位、紧凑的工位台面上也能顺利安装，不会和周边的操作手柄、扫码设备、控制按钮产生位置干涉。底座的高度设计也充分考虑了平板插放后的操作视角，平板安装后屏幕的倾斜角度刚好适配操作人员坐姿或站姿的视线高度，不需要额外调整角度就能清晰查看屏幕内容，减少长时间查看屏幕的视觉疲劳。针对工业现场可能出现的误碰情况，底座的重心做了下沉设计，整体重心偏下，即便是没有做螺丝固定的临时放置场景，平板插放后也不会出现重心偏移倾倒的问题，临时使用时不需要额外固定也能稳定放置。
