智能指纹挂锁结构设计三维数模

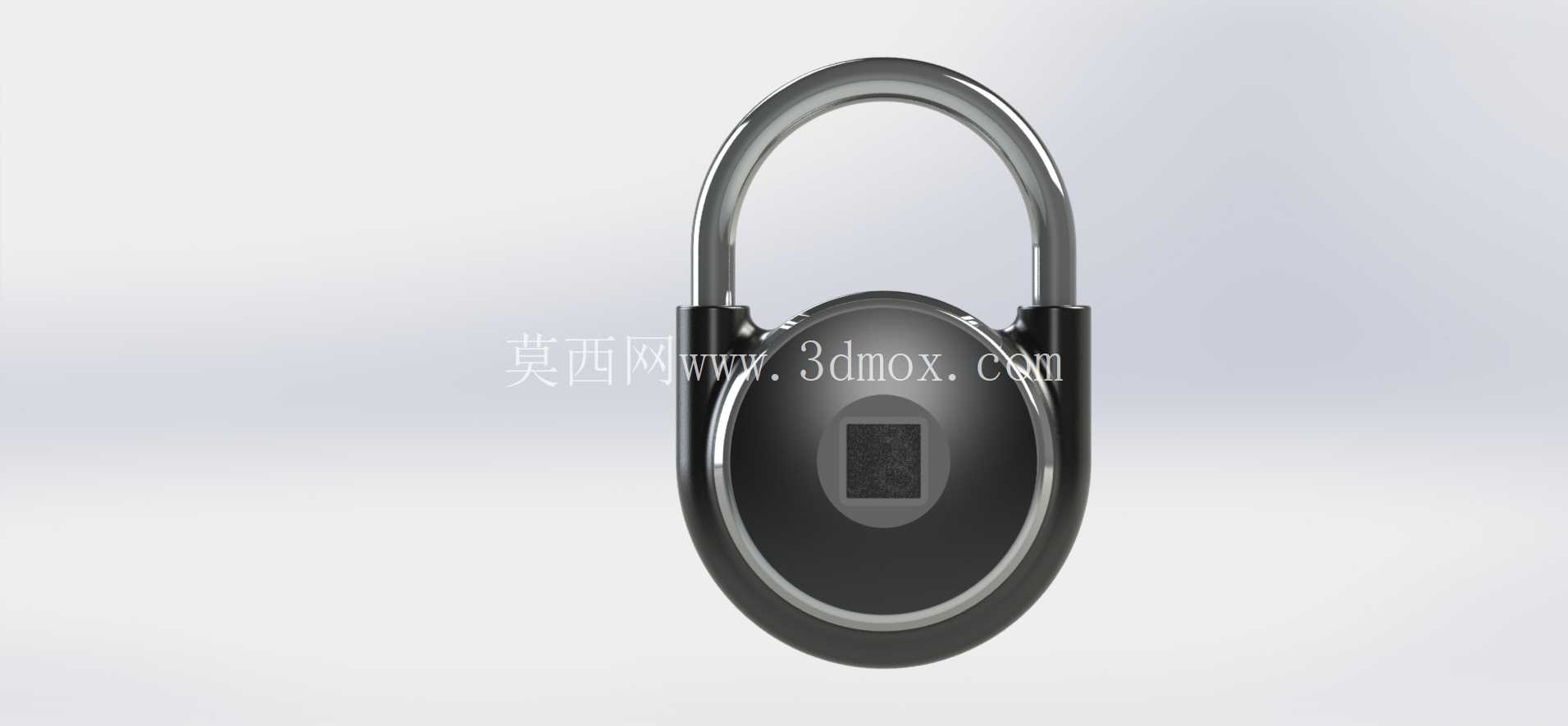

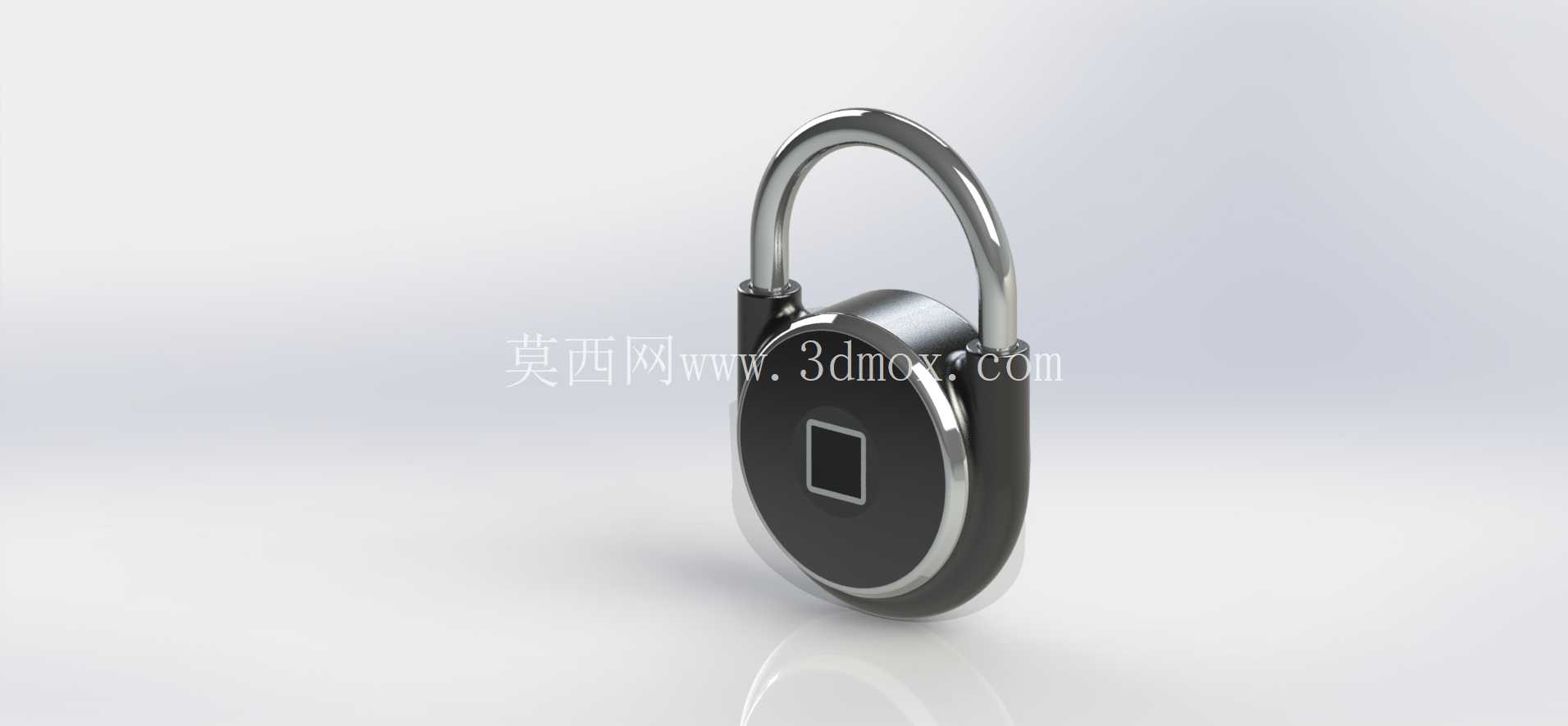

　　从结构布局来看，锁体采用圆形一体化壳体设计，锁梁为高强度不锈钢弯折成型件，两端插入锁体内部的锁止槽内，锁止状态下由内置的微型锁舌卡入锁梁的定位凹槽，实现双向锁止，避免单侧锁止带来的防撬性能不足问题；指纹识别窗口设置在锁体正面的居中位置，识别面做了下沉式设计，外围包裹一圈金属装饰圈，既可以避免日常使用中尖锐物体刮花识别传感器表面，也能让用户在盲操作时快速通过触感定位识别区域，降低户外光线不足场景下的操作难度。日常安防场景中，传统挂锁依赖机械钥匙开启，存在钥匙易丢失、锁芯易被技术开启、多人使用时钥匙管理繁琐等痛点，这款智能指纹挂锁的结构设计，正是针对户外箱包、储物柜、短途运输货箱、宿舍柜门、户外设备箱等场景的使用需求做的定向优化，区别于传统机械挂锁的纯机械传动逻辑，这款产品把指纹识别模块、微型供电单元、锁舌驱动机构全部集成在紧凑的锁体内部，在保留挂锁便携可拆、无需固定安装特性的前提下，实现了指纹快速解锁的功能。

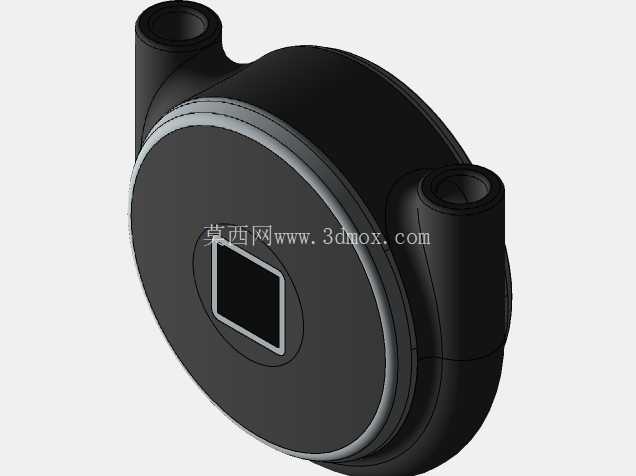

　　设计过程中首先要平衡的是锁体尺寸与内部元器件排布的矛盾，挂锁本身属于便携安防产品，整体外径控制在55mm以内，锁梁净高控制在30mm，锁梁直径8mm，这个尺寸边界既可以适配绝大多数箱包锁扣、柜门搭扣的穿孔尺寸，也能给内部的指纹识别模组、锂电池、微型驱动电机、传动齿轮组留出足够的安装空间，不会因为过度压缩体积导致元器件排布拥挤，给后续的装配、防水密封设计带来难度。锁体的壳体采用上下扣合的装配结构，接缝处设置环形密封胶圈，配合指纹识别窗口的点胶密封工艺，可以实现日常泼溅、短时间淋雨场景下的防水能力，满足户外使用的基础防护需求，不需要额外增加防水套结构，避免额外结构增加锁体整体重量。

　　锁梁与锁体的配合间隙控制在0.2mm以内，既保证锁梁转动、弹出的顺畅度，也能避免缝隙过大给撬锁工具留下操作空间，锁梁的解锁弹出行程设置为8mm，解锁后锁梁在内部弹簧的作用下自动弹起一端，用户不需要手动抠拉锁梁即可完成开锁动作，操作反馈清晰。内部的传动结构采用微型直流电机配合减速齿轮组驱动锁舌往复运动，指纹验证通过后，电机驱动齿轮组带动锁舌回缩，脱离锁梁的定位凹槽，锁梁在弹簧作用下弹起完成解锁；上锁时只需要将锁梁向下按压到位，锁舌在弹簧作用下自动卡入锁梁凹槽，不需要额外验证操作，满足快速上锁的使用需求。电路部分的供电采用微型可充电锂电池，充电接口设置在锁体底部，搭配防水胶塞封堵，避免日常使用中灰尘、水汽进入接口内部，单次充满电可以支持上千次解锁操作，不需要频繁充电，适配长期户外使用的场景。从结构强度设计来看，锁体外壳采用锌合金压铸成型，表面做镀铬哑光处理，既保证外壳的抗冲击、防撬性能，也能避免长期使用过程中表面生锈、掉漆的问题；锁梁采用304不锈钢材质，表面做抛光处理，抗剪切、抗拉力性能满足日常安防的强度要求，不会因为普通外力拉扯出现变形、断裂的问题。

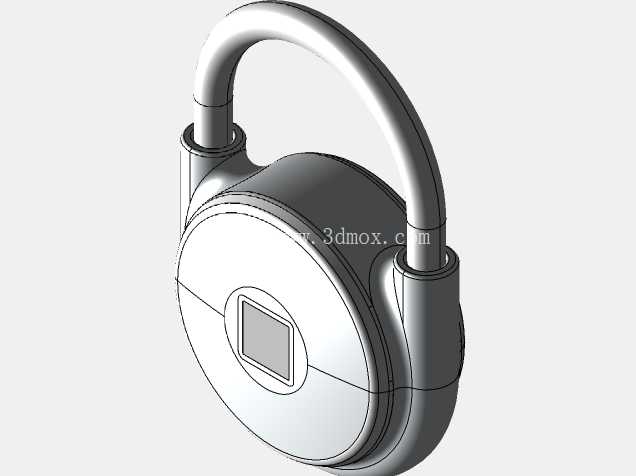

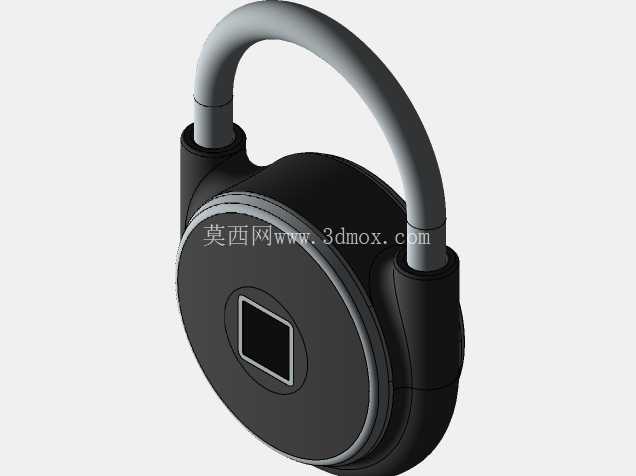

　　在建模过程中，所有零部件的配合公差都按照五金加工、塑料注塑的常规工艺要求做了预留，锁舌与锁梁凹槽的配合面做了倒角导向设计，避免上锁过程中出现卡滞，即使锁梁没有完全对准位置，也能在按压力的作用下顺着导向斜面滑入锁止位置；内部的齿轮组传动间隙控制在合理范围内，既保证传动顺畅，也不会因为间隙过大导致锁舌到位后出现旷量，影响锁止的可靠性。这款挂锁的使用场景覆盖了个人用户的行李箱包、健身房储物柜、学生宿舍柜门，也可以用于小型户外设备箱、快递周转箱、短途货运货箱的临时上锁需求，相比传统密码挂锁，不需要记忆密码，相比传统钥匙挂锁，不需要携带钥匙，只需要提前录入授权指纹即可完成解锁，多人使用场景下可以录入多枚指纹，不需要额外配置钥匙，管理成本更低。结构设计上没有多余的外露零部件，整体外观简洁流畅，没有突出的棱角，放在包内携带时不会刮蹭包内物品，整体重量控制在180g左右，不会给携带带来额外的负担。
