30吨折臂式随车液压起重作业装置

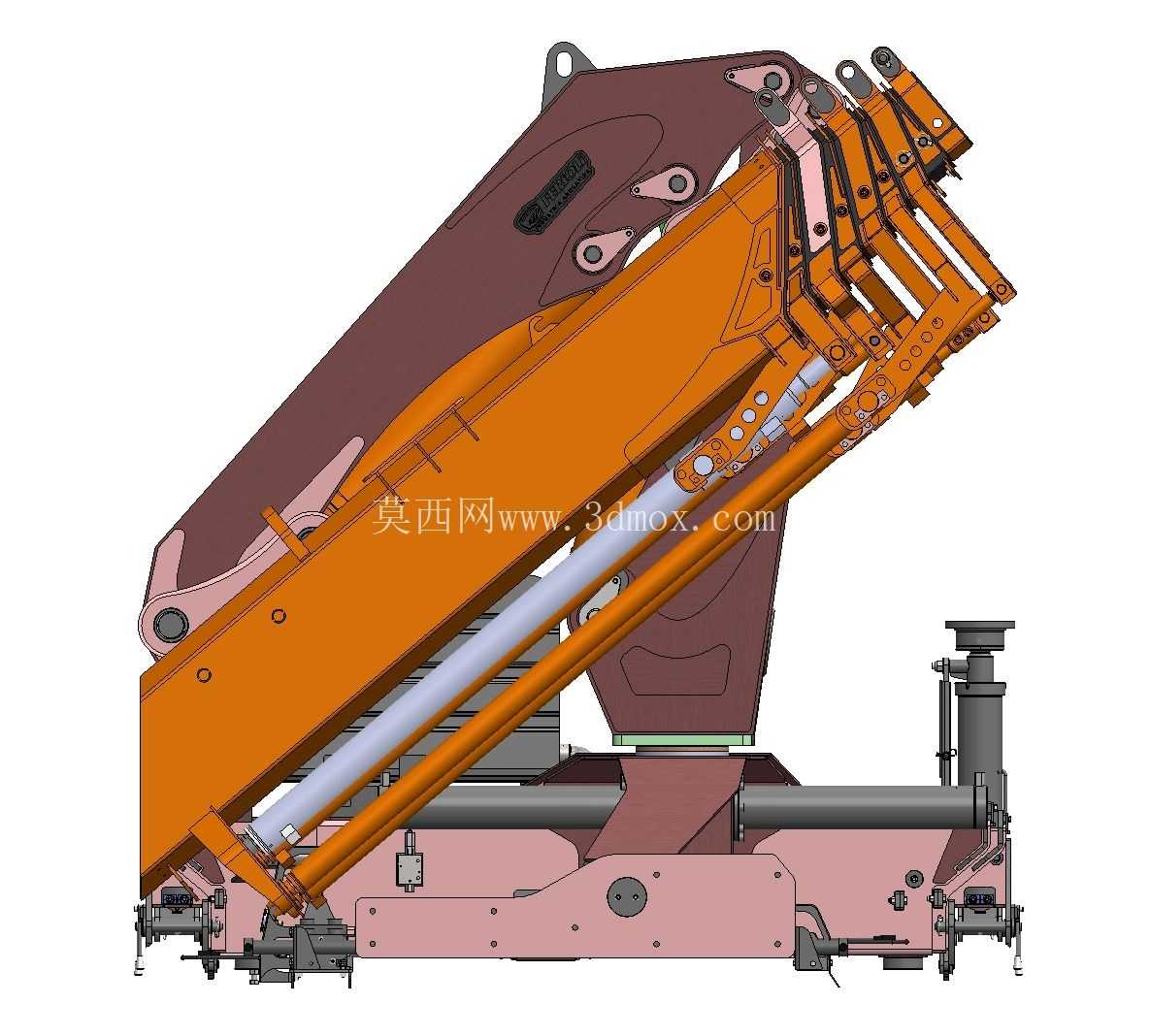

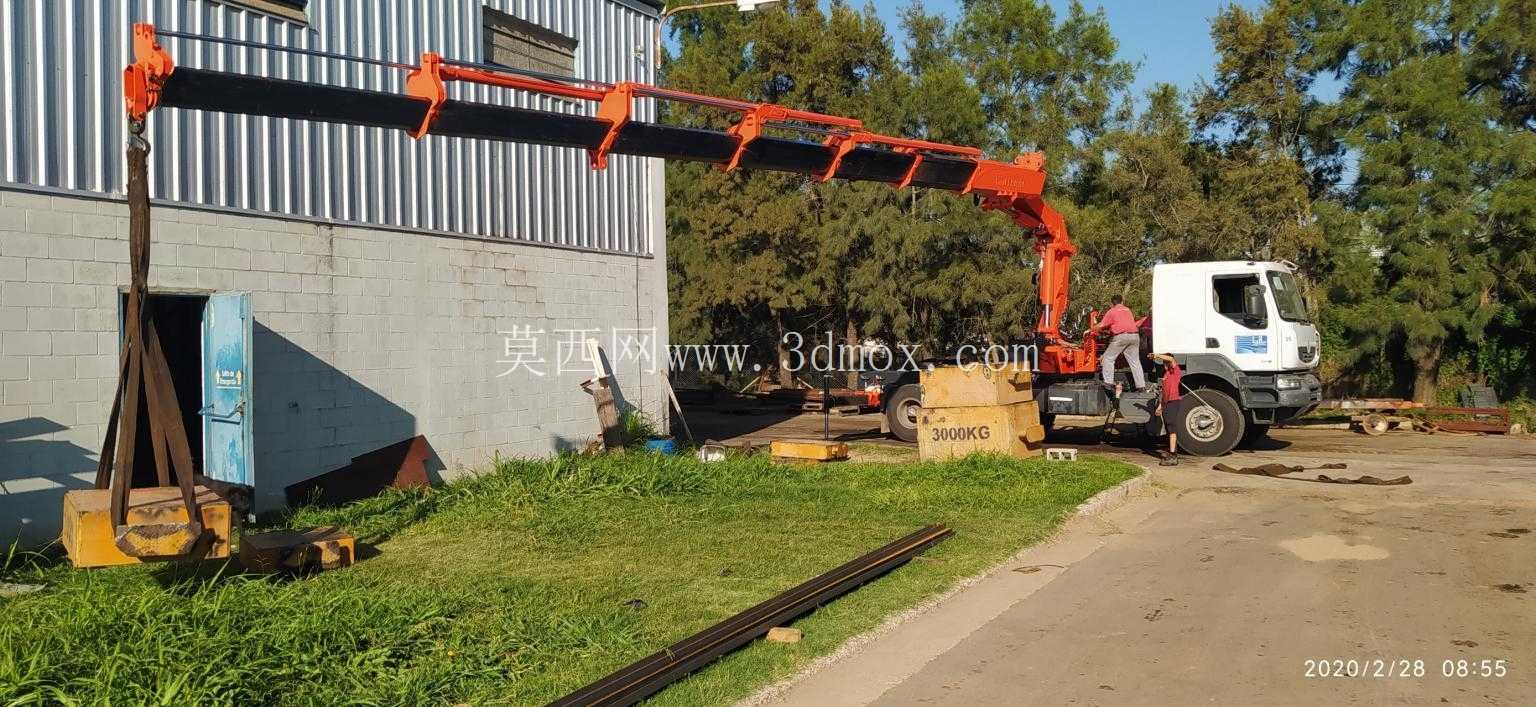

　　这款30吨级液压起重装置，主要适配重型载货车辆底盘加装，面向市政重型构件吊装、厂区重型设备移位、野外工程作业物料转运、应急救援重型载荷起吊等场景，区别于传统直臂吊的作业局限，折臂式的结构设计能在狭窄巷道、低矮厂房、架空管线密集的作业区域完成伸展与收放，作业时不需要占用过大的回转与伸展空间，收折后可完全贴合车辆货箱前端，不会超出车辆常规外廓尺寸，满足道路通行的外廓要求。整套装置的核心承载结构采用高强度合金钢板拼焊成型，主臂段为多节嵌套式箱型结构，内部布置的多级伸缩液压缸可驱动臂段逐节伸出，最大作业幅度下可覆盖半径十余米的作业范围，全伸臂状态下对应额定起重量严格符合起重设备载荷曲线要求，不会出现超幅失稳风险。

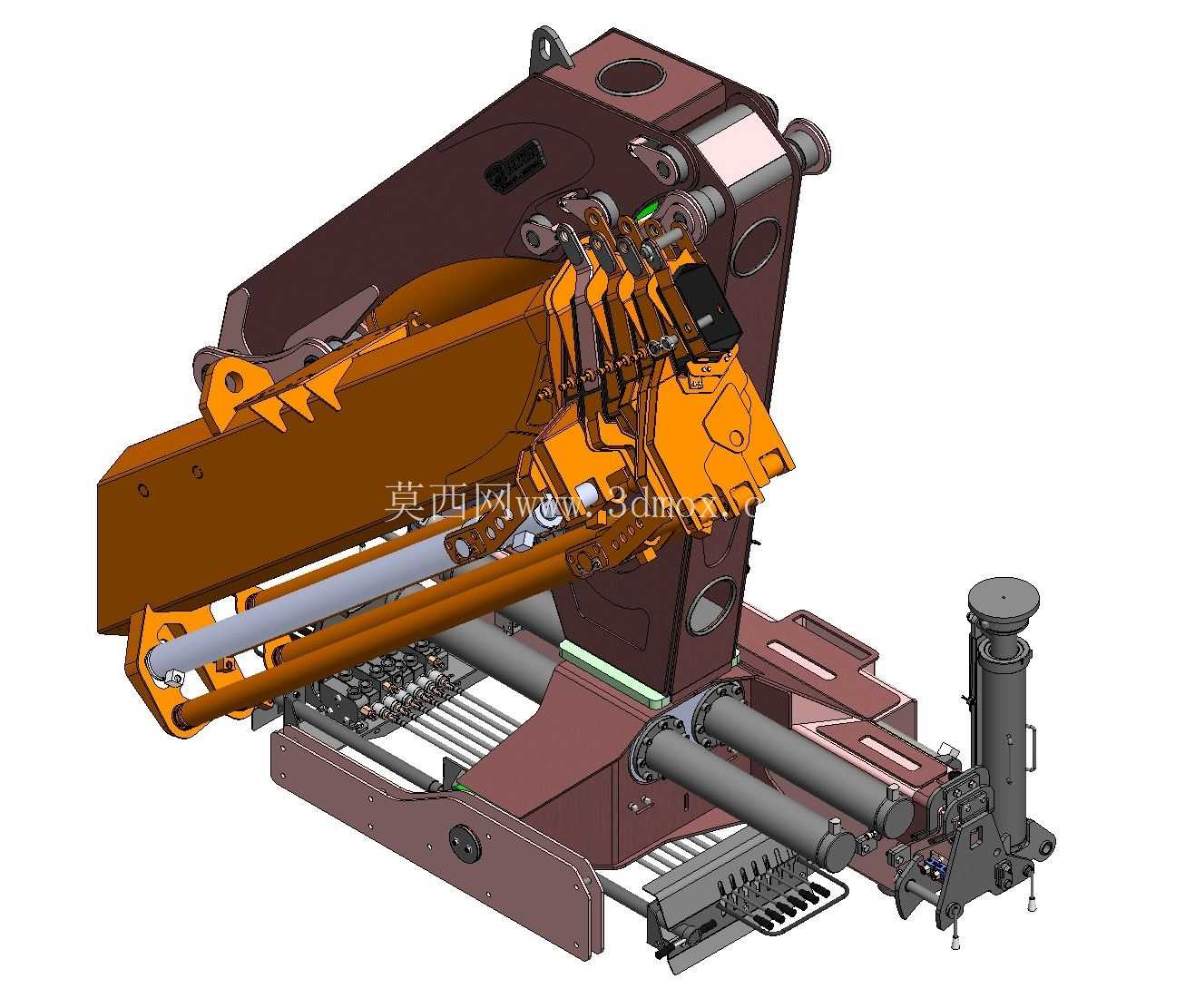

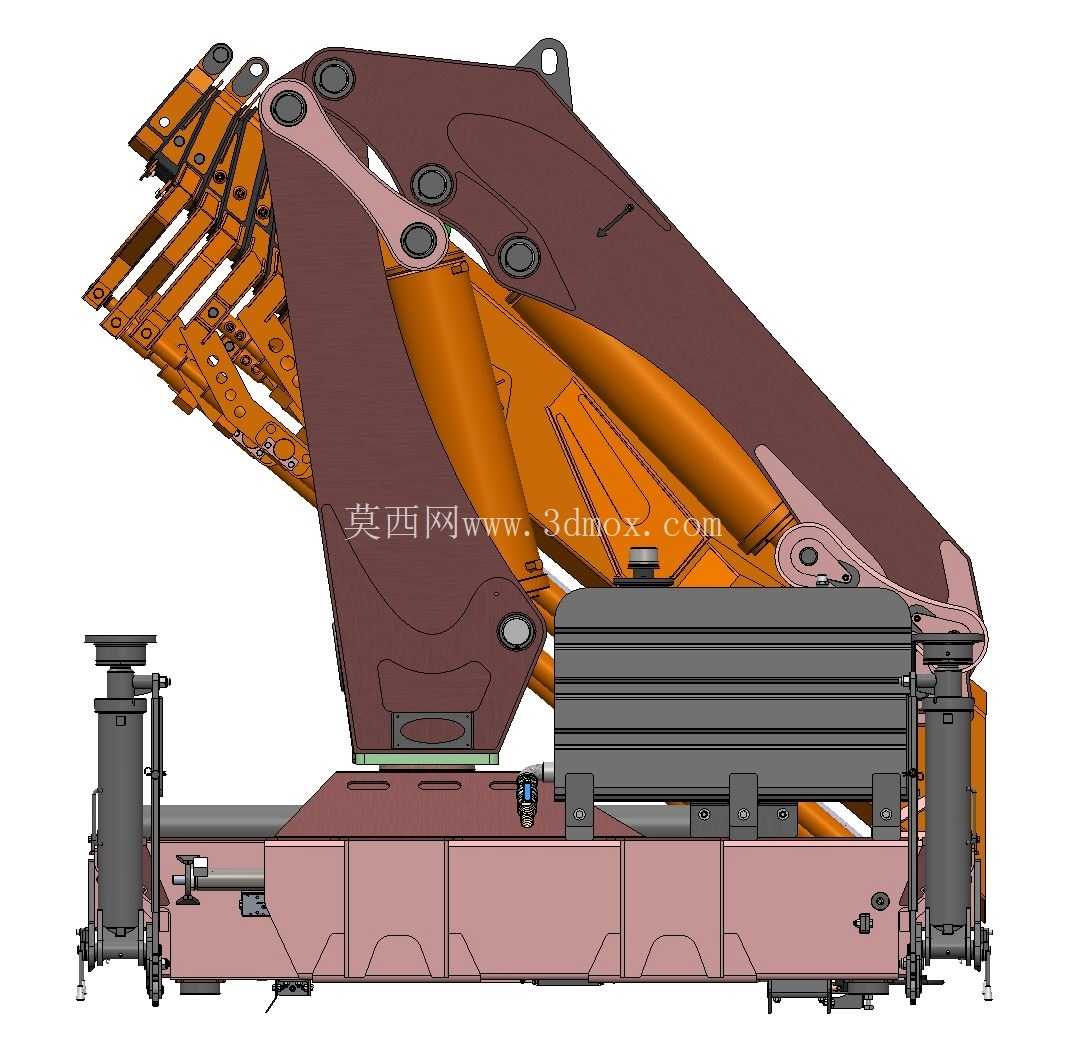

　　臂架与基座连接的回转支承采用大模数外齿式结构，由液压马达驱动减速机构实现全周回转，回转回路设置双向缓冲阀，启停过程无明显冲击，可精准对位吊重放置位置。基座部分集成了垂直支腿与水平伸缩支腿结构，作业时可先将水平支腿向外伸出至最大跨距，再驱动垂直支腿液压缸将整个底盘抬离地面，支腿盘采用大直径球面接触结构，可适应不平整的硬化地面甚至夯实的泥土地面，保证整车作业时的支撑稳定性，支腿回路设置液压锁，即便管路出现泄压也不会出现支腿回缩的安全隐患。

　　臂架末端的变幅液压缸采用铰点优化布置，在臂架处于小角度收折状态时可提供足够的起升力矩，大角度伸展时也能保证臂架的支撑刚度，液压缸杆端配置防尘圈与缓冲套，可适应户外多粉尘、多雨水的作业环境，减少杆面划伤导致的密封泄漏问题。整套液压系统的阀组集成安装在基座侧部的阀架上，采用负载敏感比例控制方案，操作手柄的行程与执行元件的动作速度线性对应，操作人员可精准控制起升、变幅、伸缩、回转的动作速率，实现重型载荷的平稳就位，避免吊装过程中的载荷晃动。

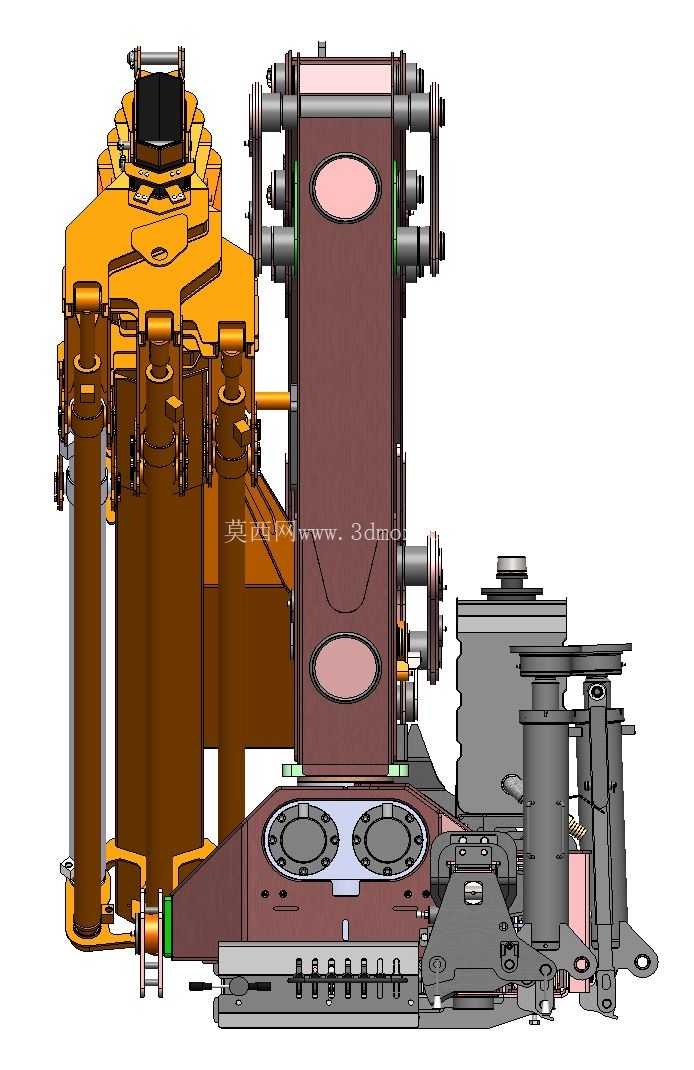

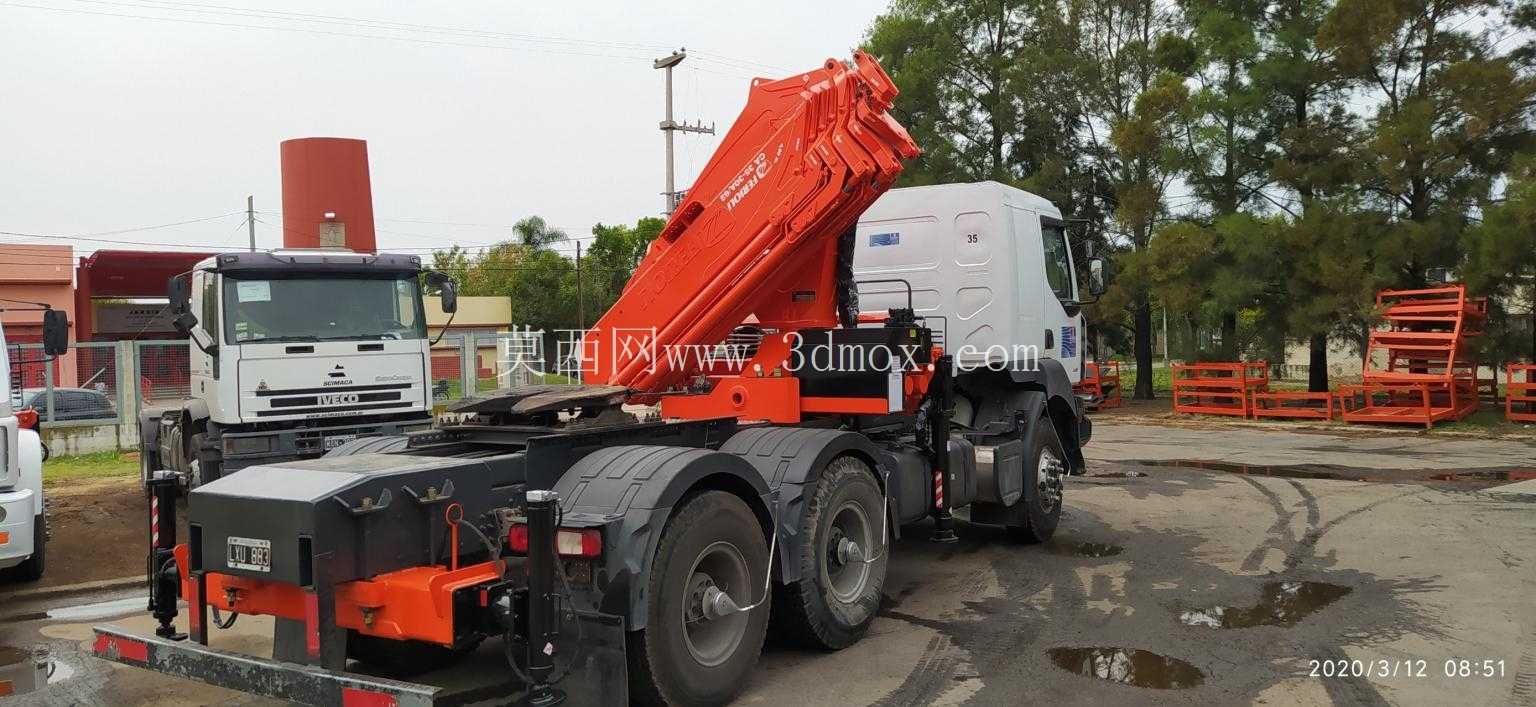

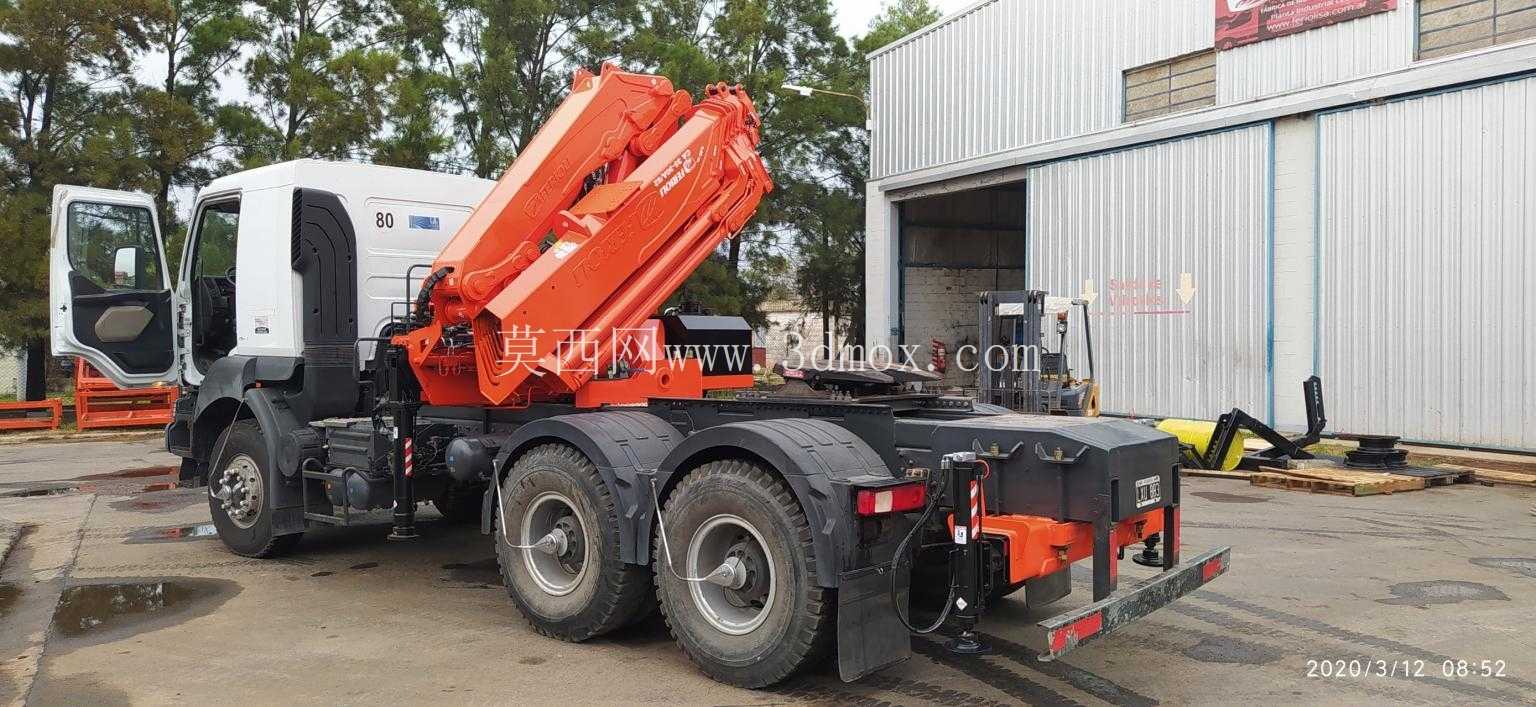

　　设计阶段充分考虑了加装适配性，基座底部的安装孔位按照主流重型载货底盘的副梁尺寸做了通用化设计，不需要对底盘主梁做大规模切割改装，仅需通过U型螺栓与压板即可完成固定，液压系统的取力口可对接底盘变速箱侧的取力器，不需要额外配置独立动力单元，降低整车改装成本。臂架收折后的整体高度控制在车辆驾驶室顶部高度以下，不会遮挡行车视线，也不会违反道路通行的高度限制要求，各铰接点均配置了集中润滑注油点，日常维护时不需要拆解护罩即可完成润滑脂加注，降低运维工作量。臂体表面的走管采用拖链内置布置，避免作业过程中液压管路与臂架结构发生剐蹭磨损，管路接头均采用密封性能可靠的锥面密封形式，长期高压作业下不会出现渗漏问题。整套装置的载荷限位装置安装在变幅铰点位置，可实时采集起升力矩数据，当载荷接近额定阈值时会自动切断高危动作的液压供给，同时给出警示信号，避免超载作业引发的结构失稳。
