1.5英寸SSD1327驱动OLED显示模块结构

　　在嵌入式开发、小型智能终端、便携检测设备的硬件选型与结构适配环节，显示模块的安装兼容性、显示性能匹配度往往直接决定整机的结构布局空间与交互体验上限，这款1.5英寸OLED显示模块的三维结构，完全围绕实际装机场景的需求完成细节还原，能为结构工程师做板卡适配、外壳开孔、安装定位提供精准的尺寸参考。从实际应用场景来看，这类小尺寸OLED模块常被用在手持检测仪器的参数显示区、桌面小型外设的状态反馈面板、开源硬件开发板的外接显示单元、工业小型传感节点的本地数据展示端，相比同尺寸TFT屏，它无需背光层的结构厚度优势，能帮整机压缩正面堆叠空间，自发光特性带来的高对比度，也能满足车间强光环境、弱光操作场景下的读数清晰度要求，不会出现普通液晶屏背光不均、侧视偏色的问题。

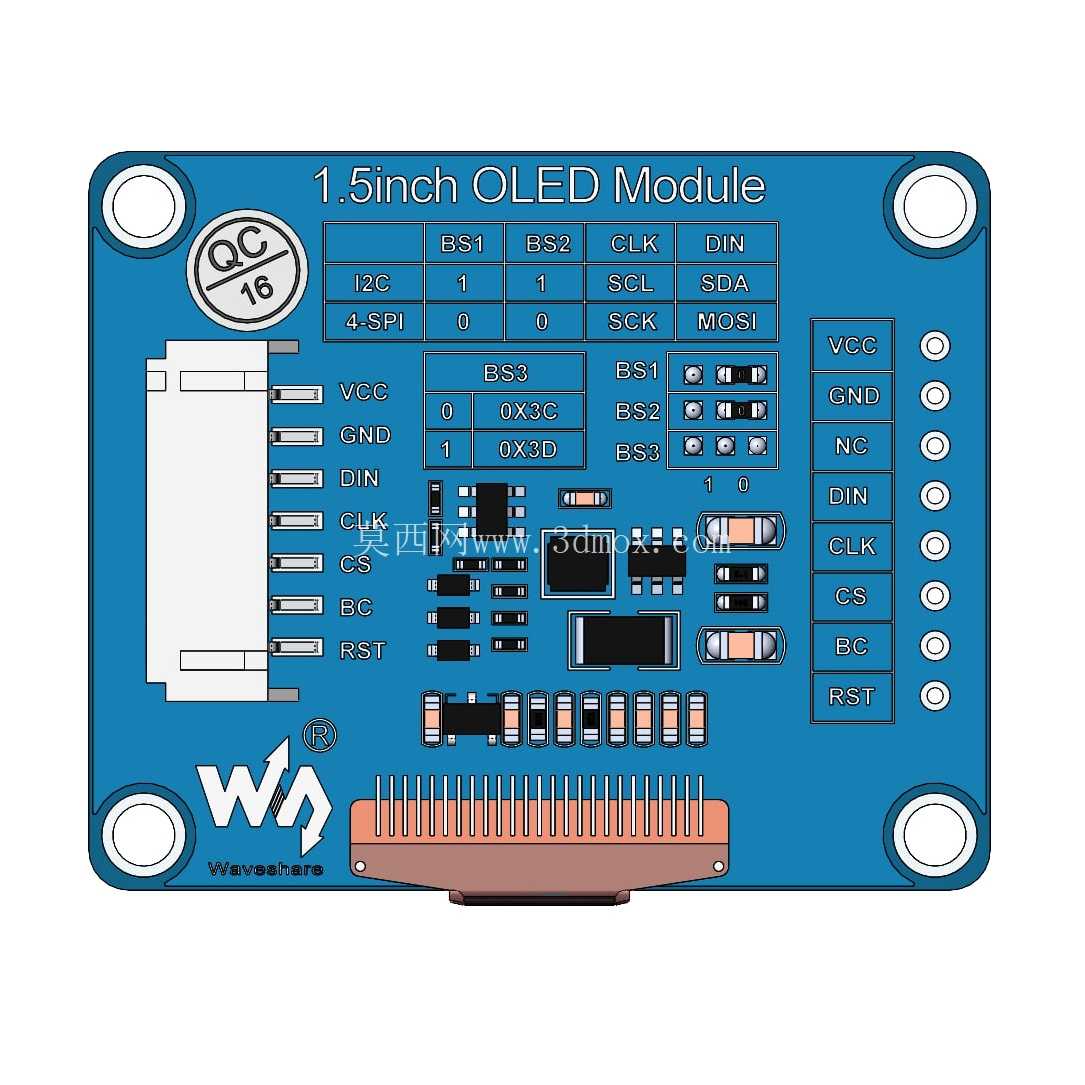

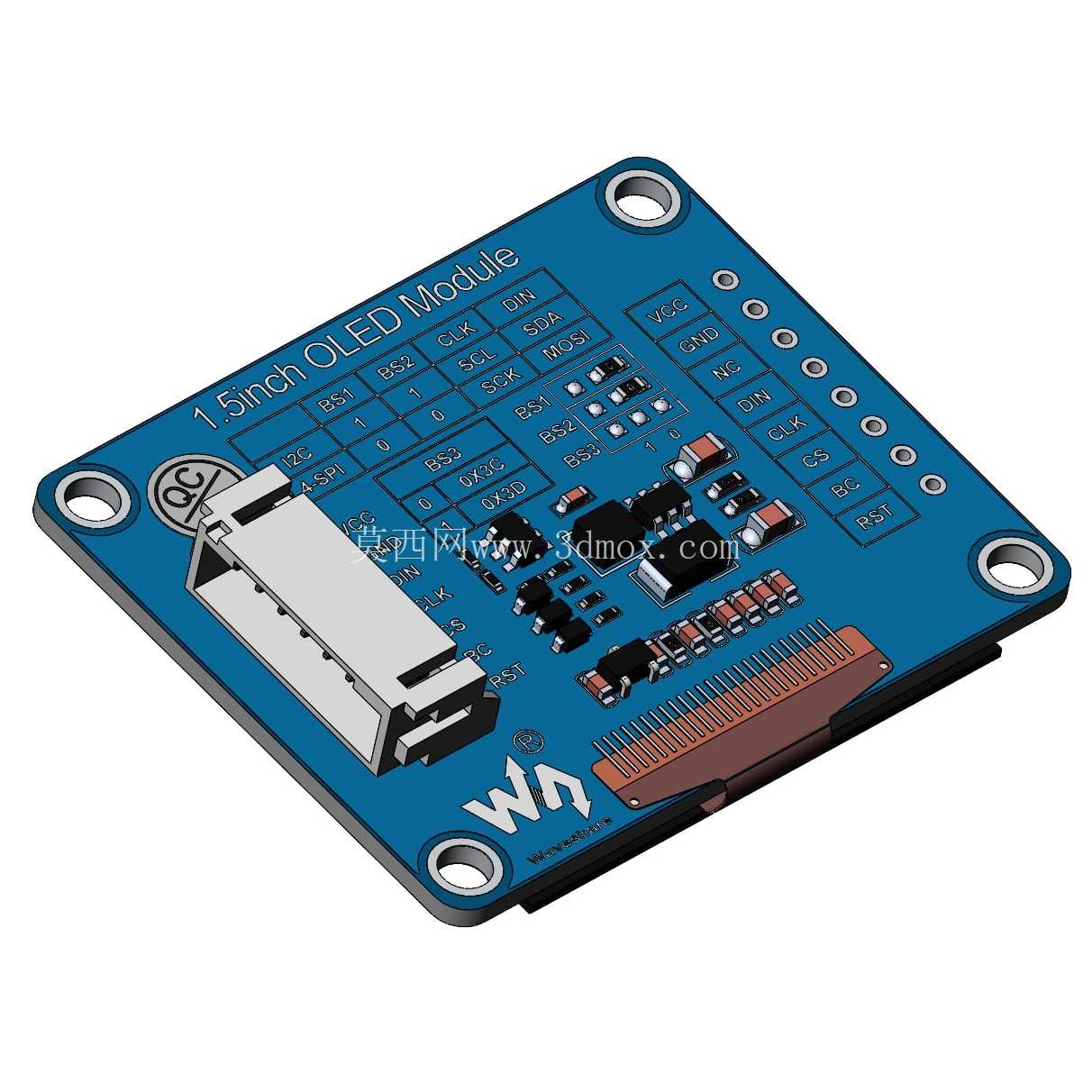

　　从功能特性对应的结构设计来看，这款模块采用SSD1327驱动芯片，支持128*128分辨率的灰度显示，对应的PCB板载布局完全贴合芯片与外围电路的排布逻辑：板边预留的单排焊盘孔位，严格按照2.54mm标准排针间距设计，工程师在做主板对接时，既可以选择直插排针焊接实现永久固定，也能采用卧式接插件压缩垂直方向的安装高度，适配不同厚度的外壳内部空间。模块四角的金属化安装孔，是结构设计里非常实用的细节，孔位内径适配M2规格的铜柱或螺丝，孔中心到板边的距离经过精准核算，安装时不会和板载的电容、电阻元件产生空间干涉，也不会因为孔位太靠边导致PCB受力出现掰边开裂的问题。

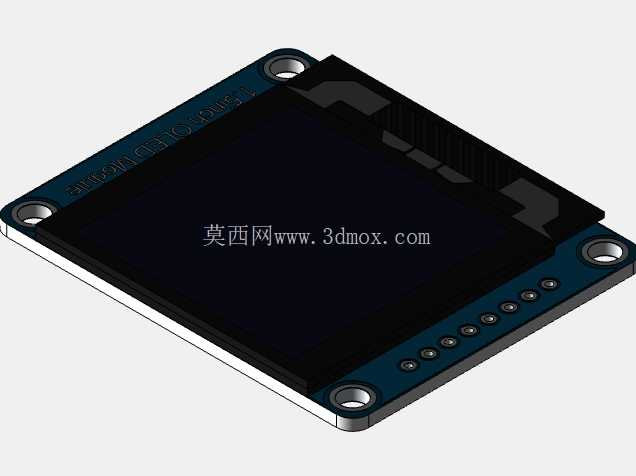

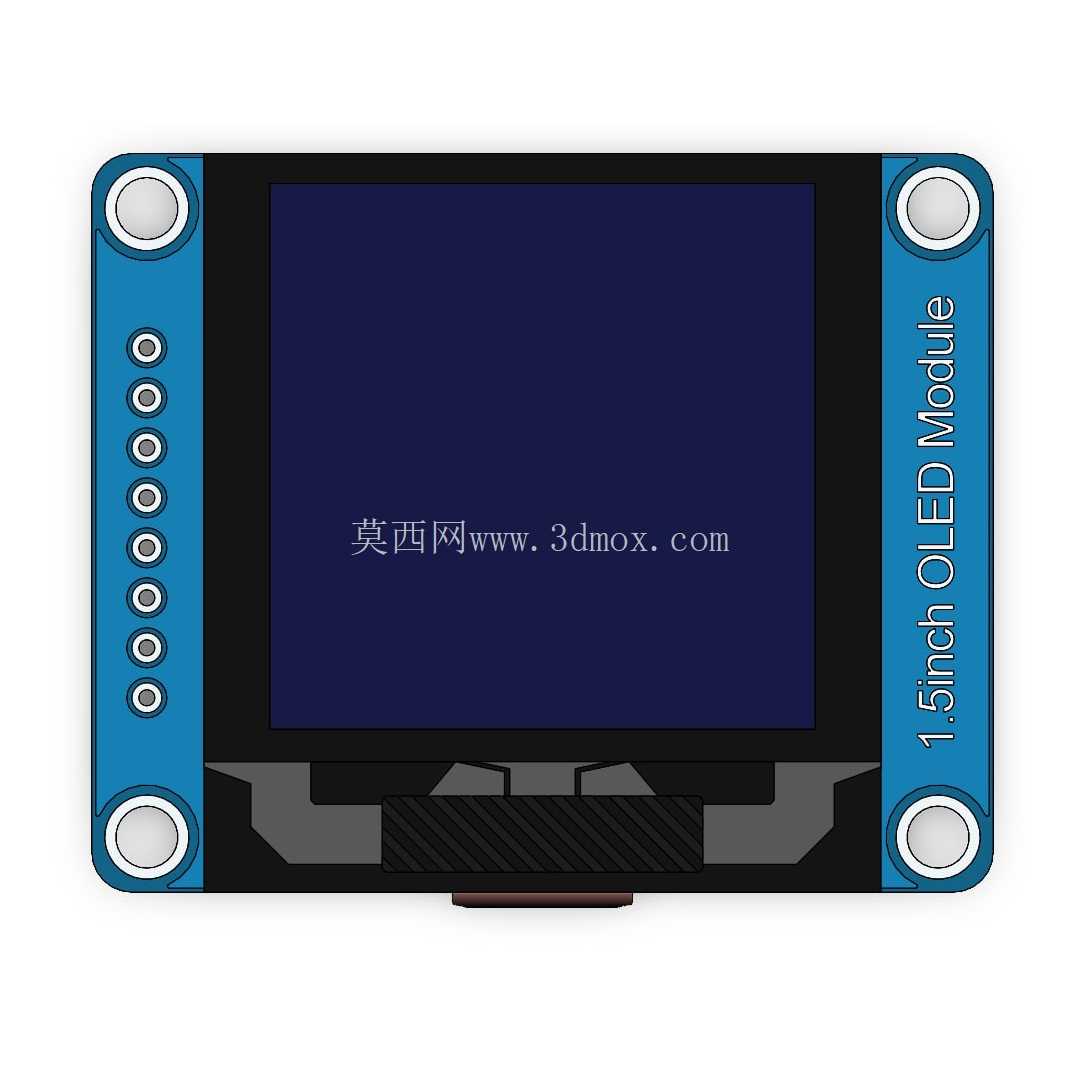

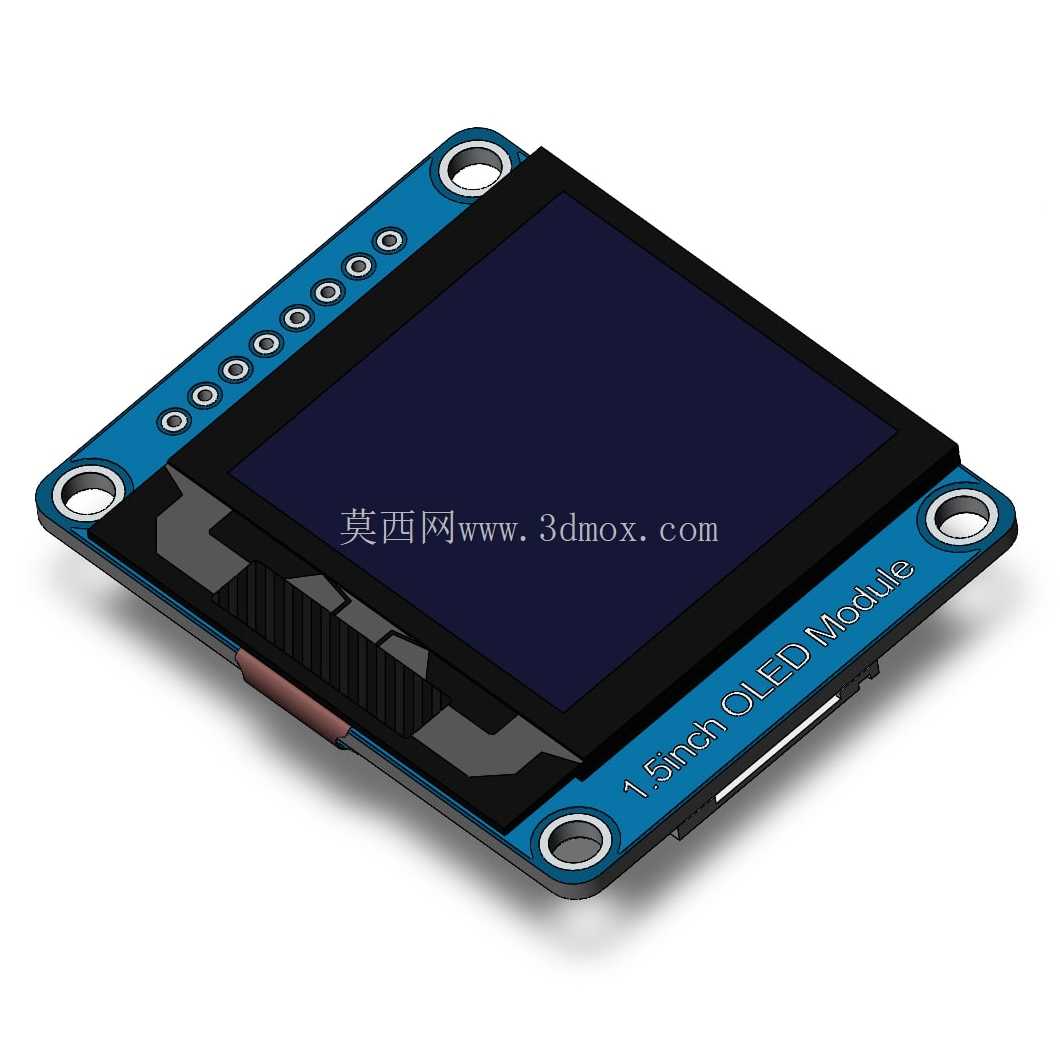

　　屏幕正面的有效显示区域，和PCB边框的预留黑边宽度控制在2mm以内，做外壳面板开孔时，只需要按照显示区尺寸外放0.2mm做避让，就能实现屏幕和面板的齐平装配，不会露出内部PCB的蓝色阻焊层影响外观一致性。从安装边界的尺寸逻辑来看，模块整体的板卡轮廓为规则矩形，屏幕部分通过COG工艺绑定在PCB正面，驱动芯片被完全覆盖在屏幕玻璃下方，没有额外突出的元件，整个模块的最大厚度来自屏幕玻璃加PCB的总厚度，板卡背面没有布置过高的电解元件，仅排布了贴片阻容与驱动相关的无源器件，这意味着在做内部堆叠时，模块背面距离主板的安全间隙只需要预留1mm即可，不需要额外做元件避让槽，能大幅降低外壳结构的设计复杂度。板边丝印的引脚定义标识，在三维模型里也做了细节还原，结构工程师在做走线槽设计、排针出线方向规划时，可以直接对照模型的丝印位置确定接线方向，避免出现装板后排线被外壳挤压、引脚和金属外壳短路的问题。在做整机可靠性设计时，这款模块的结构也考虑了常规工业场景的使用需求：屏幕表面没有额外的触摸层，不会因为长期按压出现表层磨损，PCB板的蓝油工艺覆盖完整，焊盘位置的阻焊开窗精准，在做三防漆涂覆时不会出现连焊、堵孔的问题。

　　对于做开源硬件二次开发、小型智能产品原型验证的工程师来说，这个三维模型能直接导入装配环境，和主控板、外壳结构做干涉检查，不需要手动测量实物尺寸反复调整孔位，能大幅缩短原型阶段的结构迭代周期，避免因为尺寸估算偏差导致的外壳打样报废、安装柱错位等常见问题。很多工程师在选型小尺寸显示模块时，往往只关注分辨率、接口类型这些电气参数，忽略了板卡厚度、安装孔位、元件突出高度这些结构参数，等到实际装机时才发现屏幕顶到外壳、安装孔和主板铜柱对不上、排针高度超出内部空间等问题，而这款模块的三维结构完整还原了所有装配相关的细节，从板卡边缘的圆角处理，到屏幕FPC排线的弯折预留空间，再到焊盘的伸出长度，都和实物完全一致，能帮工程师在设计阶段就排查掉所有潜在的装配冲突。
