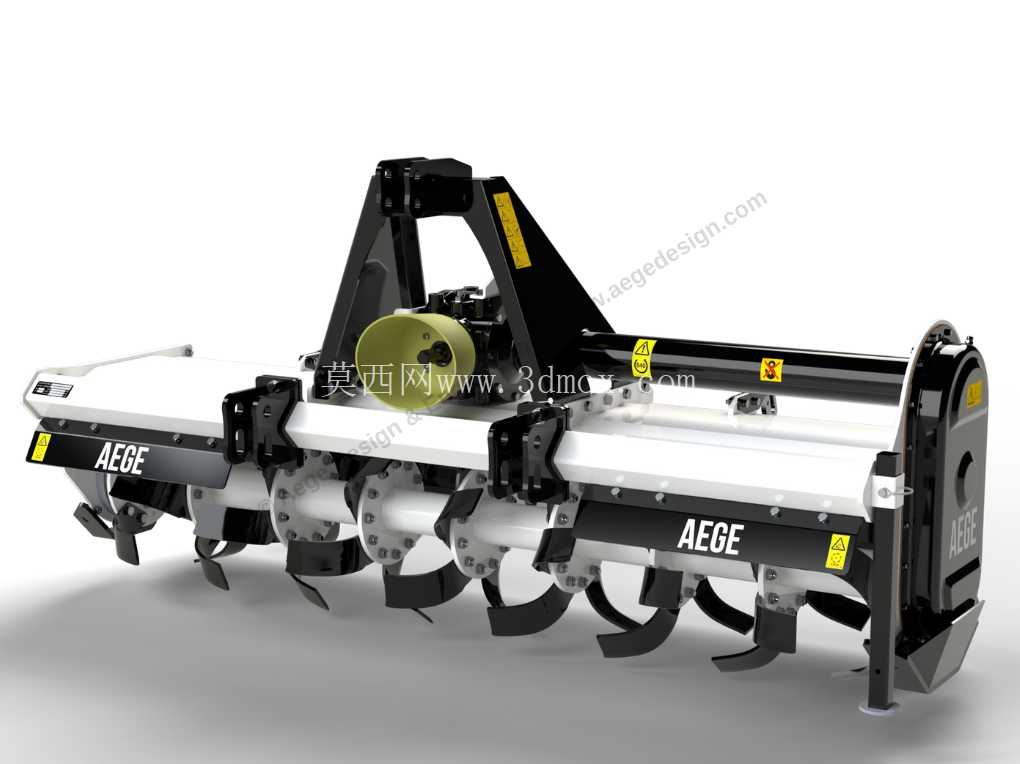

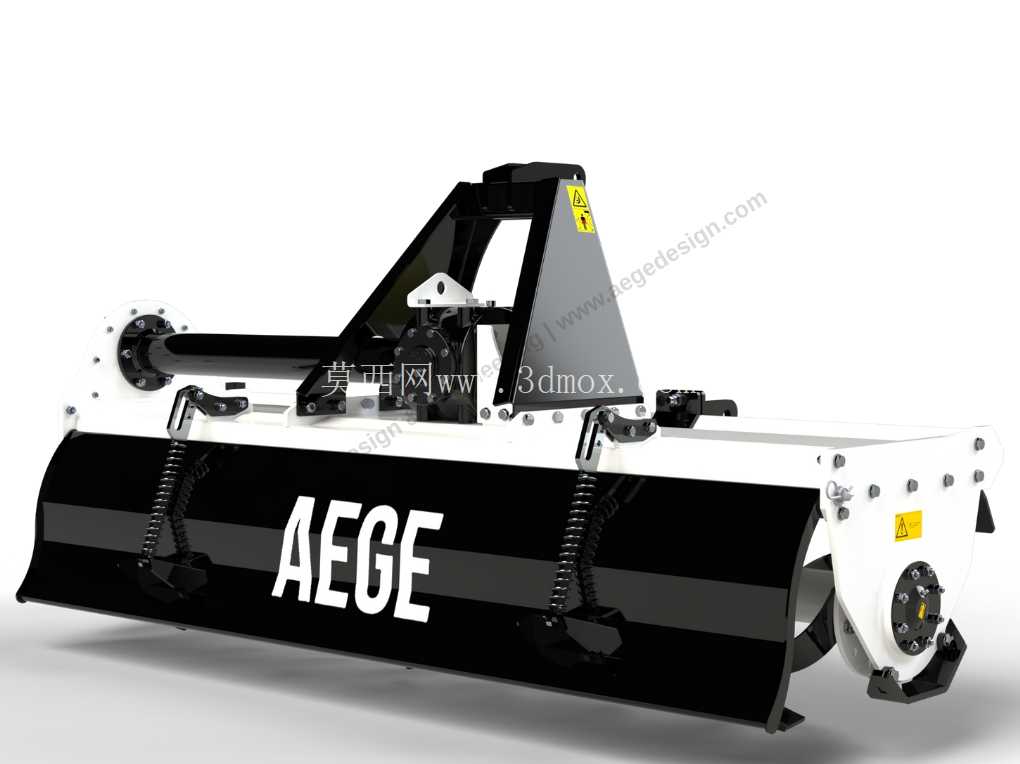

紧凑型果园葡萄园用旋耕作业设备

这款旋耕设备的核心定位是适配窄行距经济作物种植场景的土壤耕作需求，在最初的结构设计阶段，设计团队就把窄空间通过性作为核心约束指标，区别于大田作业的宽幅旋耕机，这款设备的幅宽覆盖140厘米到240厘米的可选区间，能够匹配不同定植行距的果园、葡萄园作业需求，不管是新建的矮化密植果园，还是传统架型的葡萄园，都能找到对应幅宽的型号适配，避免作业过程中刮碰果树主干、架体立柱，减少作业对作物的损伤。

从传动结构的布局来看，设备采用中置变速箱搭配侧置齿轮驱动的方案，这种布局首先解决了传统侧置链条传动旋耕机动力损耗大、侧边结构突出易刮碰作物的问题，中置变速箱的重心落在整机的纵向中心线上，挂接在拖拉机后悬挂之后，整机的左右重量配平更合理，长时间作业不会出现单侧偏载导致的悬挂机构磨损加剧问题；侧置齿轮传动的结构强度更高，能够承受更大的耕作阻力，在果园内常见的板结土壤、带少量碎石的壤土环境下作业，传动部件的故障率更低，也能减少日常维护的频次。

整机的挂接接口采用标准三点式悬挂结构，能够适配多数同马力段农用拖拉机的后悬挂输出，挂接时的上下拉杆连接点位做了加强处理，连接座采用加厚钢板焊接后整体镗孔加工，保证挂接后的同轴度，减少作业过程中的铰接点旷量。动力输入轴的位置做了内凹防护设计，配套的万向节传动轴安装后不会超出整机上部的防护框架，在果树冠幅较低的区域作业时，不会因为传动轴突出刮碰下垂的果枝。

旋耕刀轴的排布采用螺旋交错布置方案，每把旋耕刀的切削角度都经过优化，作业过程中刀轴受力均匀，不会出现周期性的负载波动，拖拉机的动力输出更平顺，既能减少燃油消耗，也能降低传动系统的冲击载荷。刀座采用加厚耐磨钢材焊接固定，旋耕刀通过高强度螺栓锁紧，更换磨损刀片时不需要复杂的专用工具，田间作业时就能快速完成更换。设备上部设置了全覆盖的防护挡罩，耕作过程中被刀片带起的土块、碎石会被挡罩拦截，不会向四周飞溅，既避免了飞溅物损伤周边的果树树皮、果实，也能保障机手的作业安全。

设备两侧的侧板采用可调节高度设计，通过调整侧板的支撑高度，能够精准控制旋耕作业的深度，适配不同作物的根系耕作需求，比如葡萄园的秋耕深翻、果园的春季浅耕除草，都能通过简单的侧板调整实现作业深度的切换，不需要额外更换部件。整机的框架结构采用矩形钢管焊接成型，焊接位置都做了应力释放处理，长期在颠簸的田间环境作业不会出现框架开焊、变形的问题，外露的金属部件都做了防锈涂装处理，耐受田间高湿度、腐殖质土壤的腐蚀环境。

在实际作业场景中，这款旋耕机能够完成果园行间的土壤浅翻、除草、碎土作业，作业后的土壤细碎度均匀，地表平整度好，不需要后续额外的耙地作业，一次作业就能满足农艺要求。因为整机的横向尺寸紧凑，在行距2米左右的密植果园内也能灵活通行，转弯半径小，地块边角区域的耕作覆盖率更高，减少人工复耕的工作量。设备的整体结构没有过多复杂的电子部件，全部采用机械结构实现动力传递与功能调整，对于基层的农机使用者来说，日常的保养、故障排查都很容易上手，不需要专业的电控检测设备就能完成维护，更适配农业生产的实际使用场景。

从安装边界来看，设备挂接后距离拖拉机后轮的距离经过优化，不会出现作业时轮胎压已耕地的问题，整机的上部高度控制在合理范围，不会遮挡拖拉机后窗的作业视线，机手在驾驶位就能清晰观察到旋耕机的作业状态，及时调整作业路径与深度。刀轴的两端设置了防缠草装置，在杂草较多的地块作业时，不会出现杂草缠绕刀轴导致负载增大、作业卡顿的问题，能够适应不同草况的地块作业需求。
