28立方散装物料运输半挂车三维设计

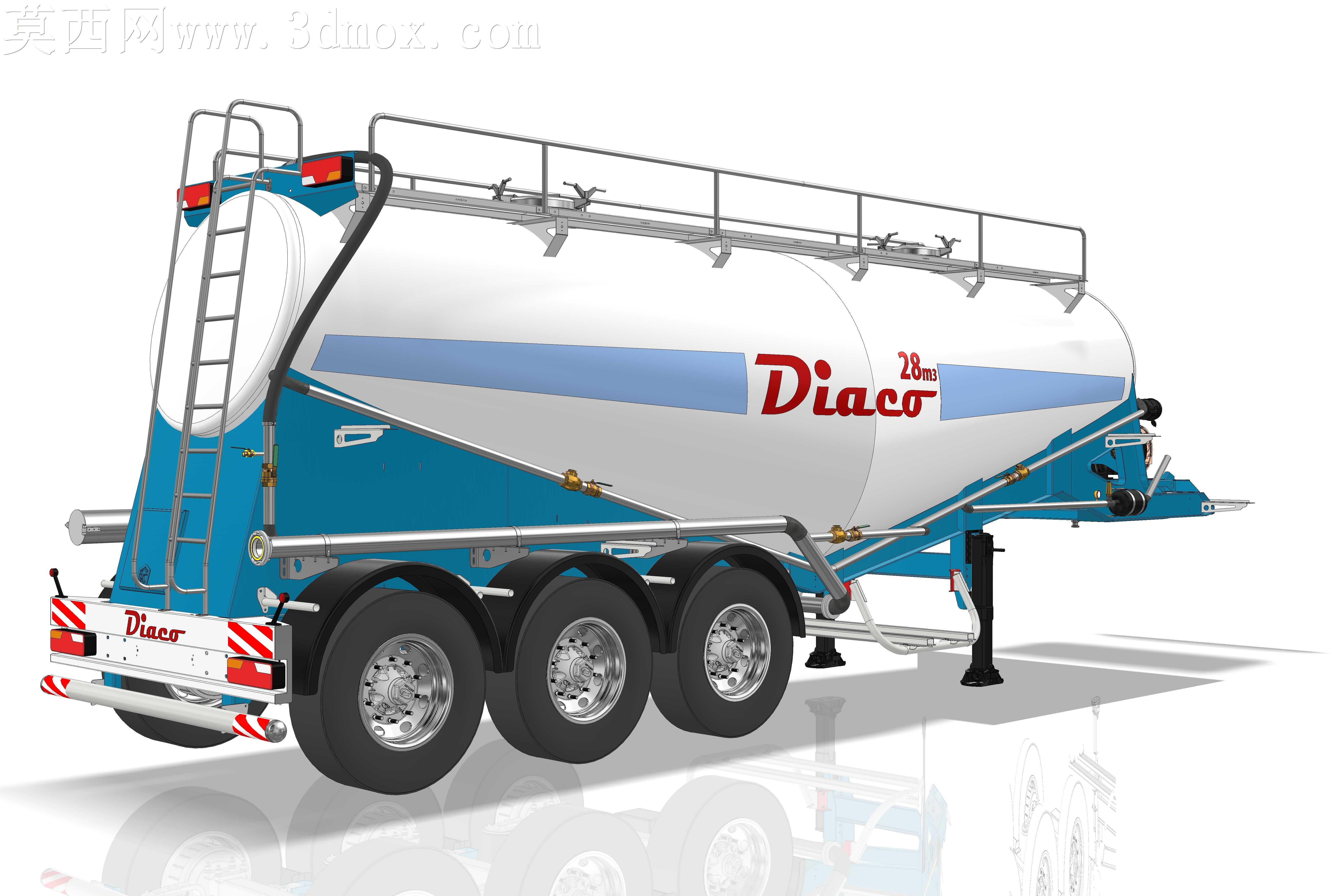

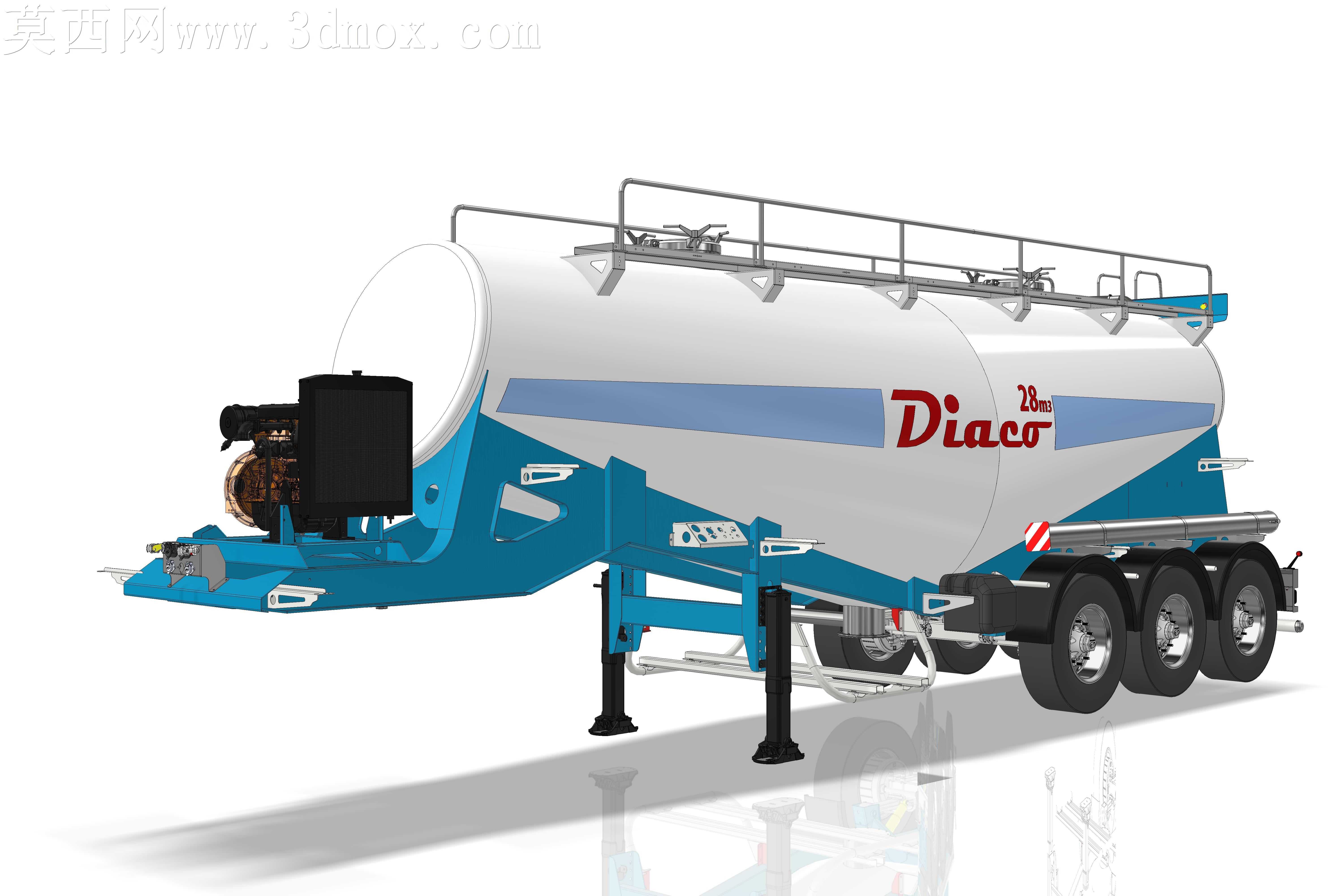

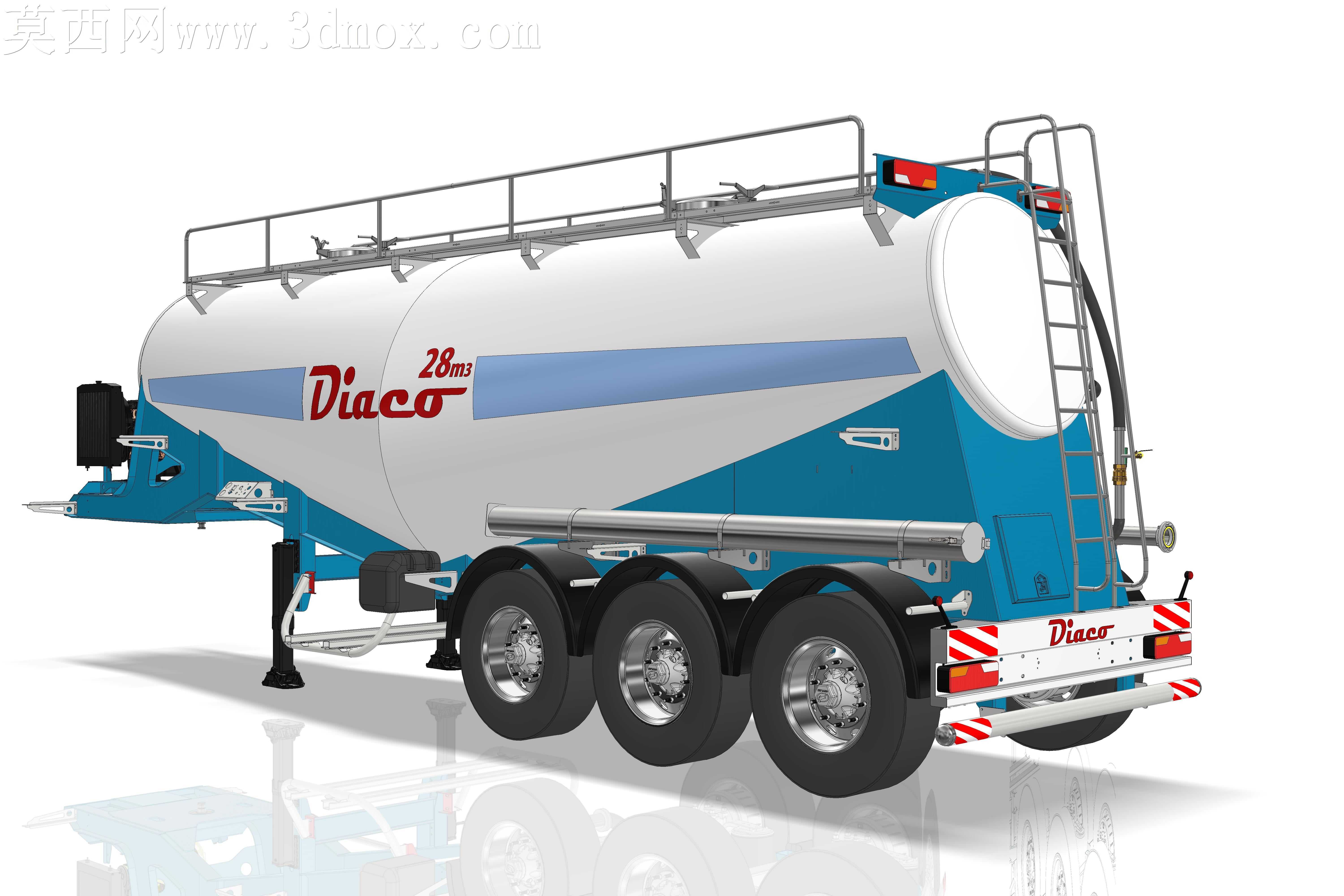

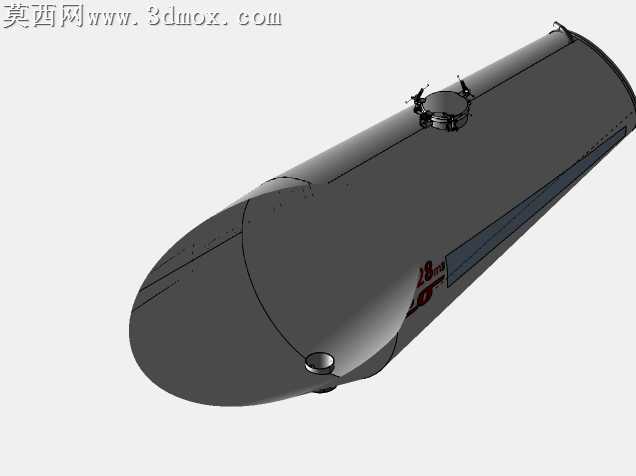

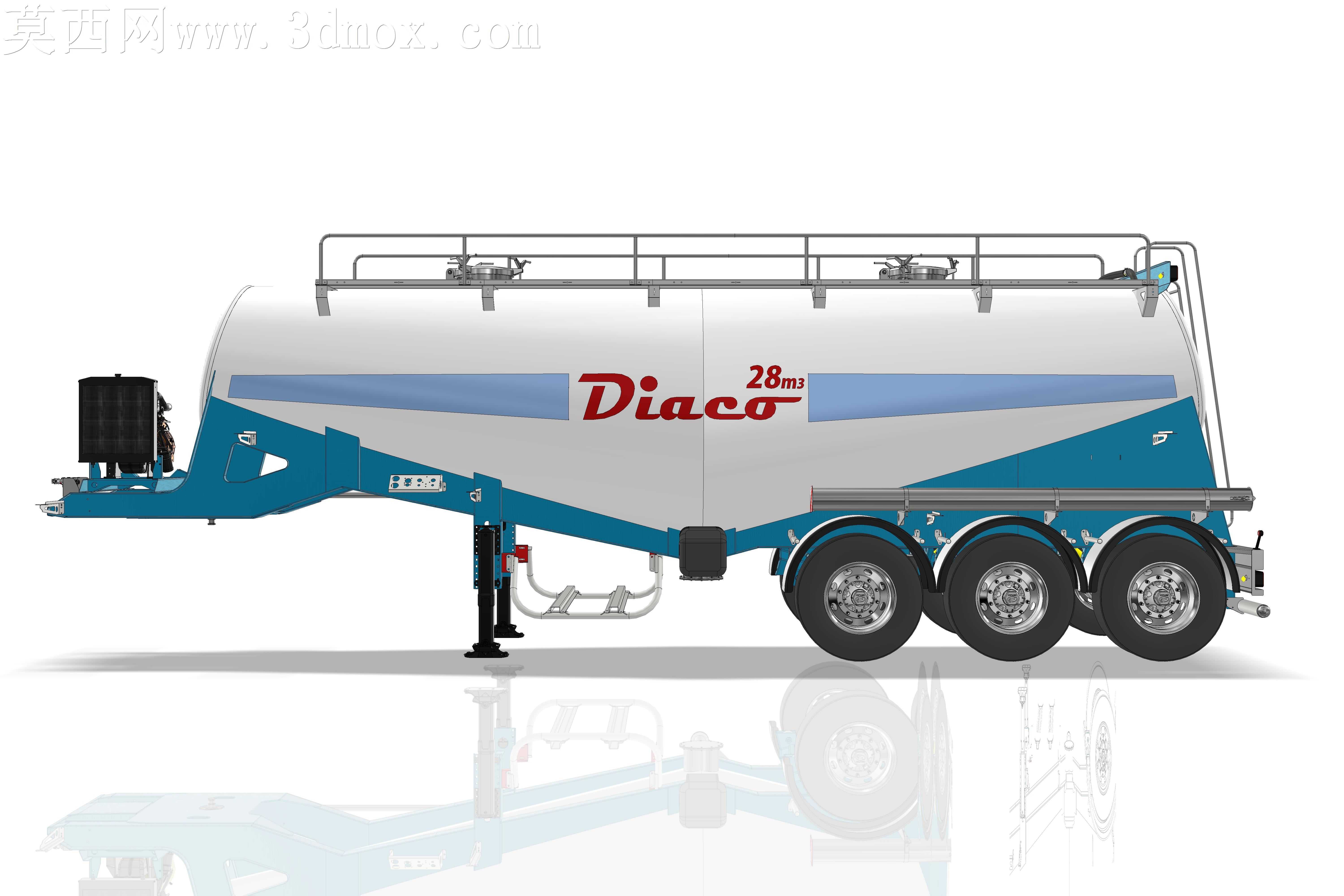

本作品为散装物料运输半挂车的三维建模设计，整体采用1:1写实比例完成全结构建模，完整还原了三轴散装拖车的全部功能结构与外观细节。建模过程中首先依据半挂车通用设计规范搭建整体骨架，确定罐体总容积为28立方米，匹配三轴重载底盘的承载布局，对牵引连接结构、支腿装置、行走系统、罐体总成、顶部操作平台、管路系统分别进行独立建模后完成整体装配。罐体部分采用变截面流线型设计，主体为圆柱段搭配前后锥形封头，既保证了散装物料的卸料流动性，也优化了行驶过程中的空气阻力表现，罐体表面的品牌标识、色带分区均通过曲面贴图与材质分区实现，罐体顶部的安全护栏、人孔盖、卸料阀操作机构均按照实际产品的尺寸比例完成细节建模，还原了真实部件的安装位置与结构形态。底盘部分完整还原了三轴悬挂系统、车桥、轮胎、制动管路的布局，轮胎采用带胎纹细节的实体建模，轮毂的金属质感、螺栓细节均做了精细化处理，前端的牵引销结构、可升降支腿结构均做了可动性的结构预留，支腿的手摇机构、支撑盘结构都完整呈现。材质渲染阶段，罐体主体采用白蓝双色金属漆材质，调整了漆面的反光度与粗糙度参数，还原商用车辆漆面的质感，底盘结构采用哑光金属蓝材质，轮胎采用哑光橡胶材质，金属管路、护栏采用亮面不锈钢材质，不同部件的材质区分清晰，渲染时添加了地面反射效果，提升了整体展示的真实感。设计过程中重点考量了散装物料运输车的卸料流畅性结构，罐体底部的倾斜角度、内部流化床的预留结构都在建模中做了对应体现，外部的卸料管路接口、操作平台的防滑结构、爬梯布局都符合实际专用车辆的设计规范，整体模型结构完整，细节丰富，可用于产品展示、结构教学、方案演示等场景。
