长途公路客运旅游大巴整车结构设计

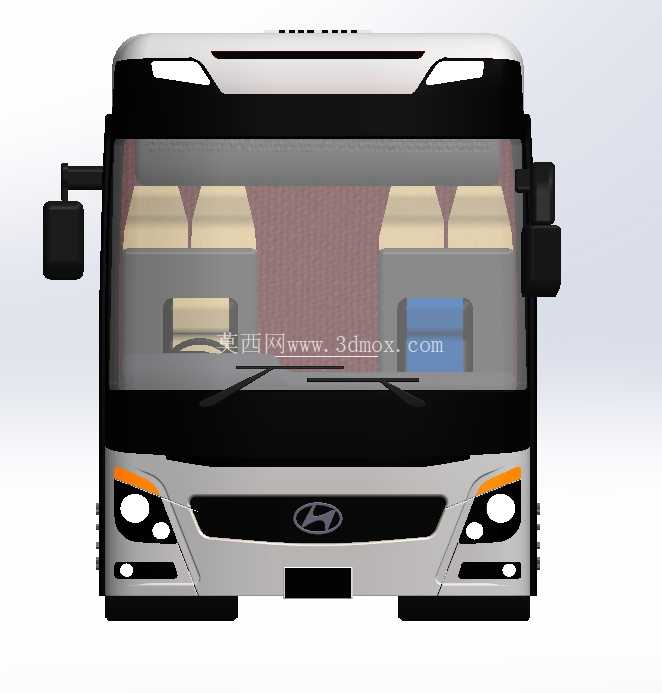

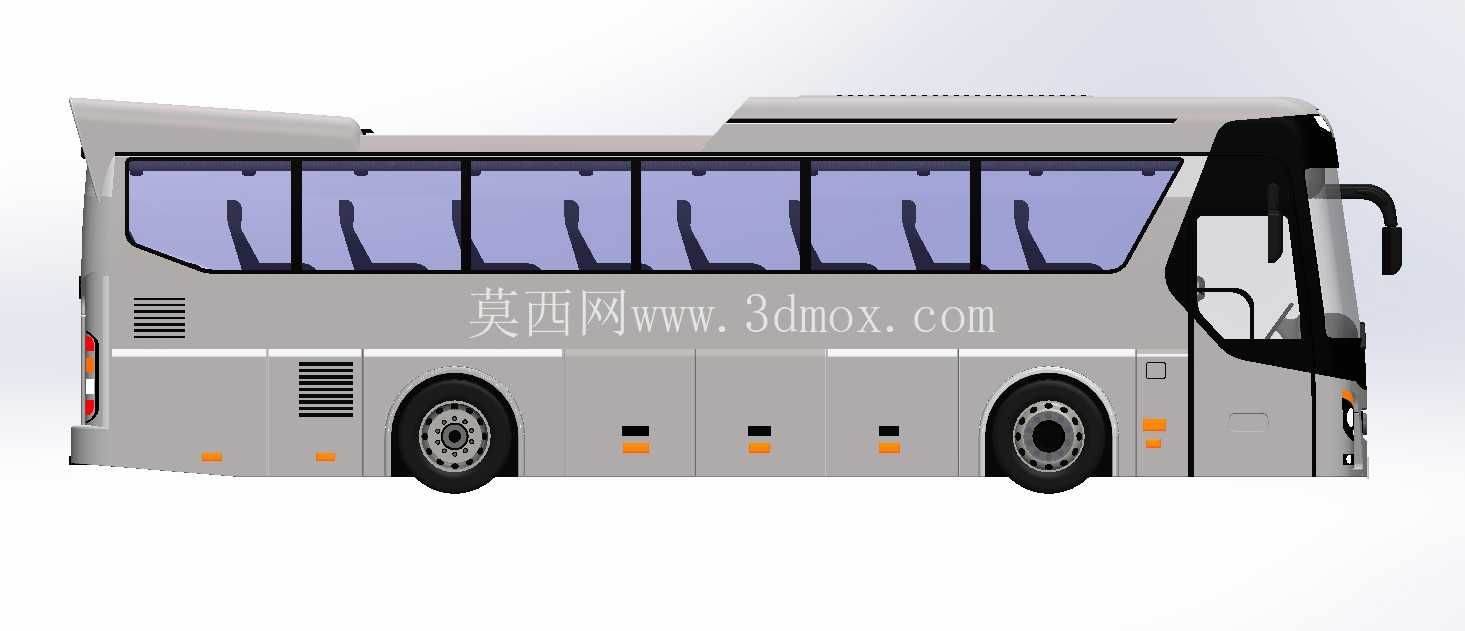

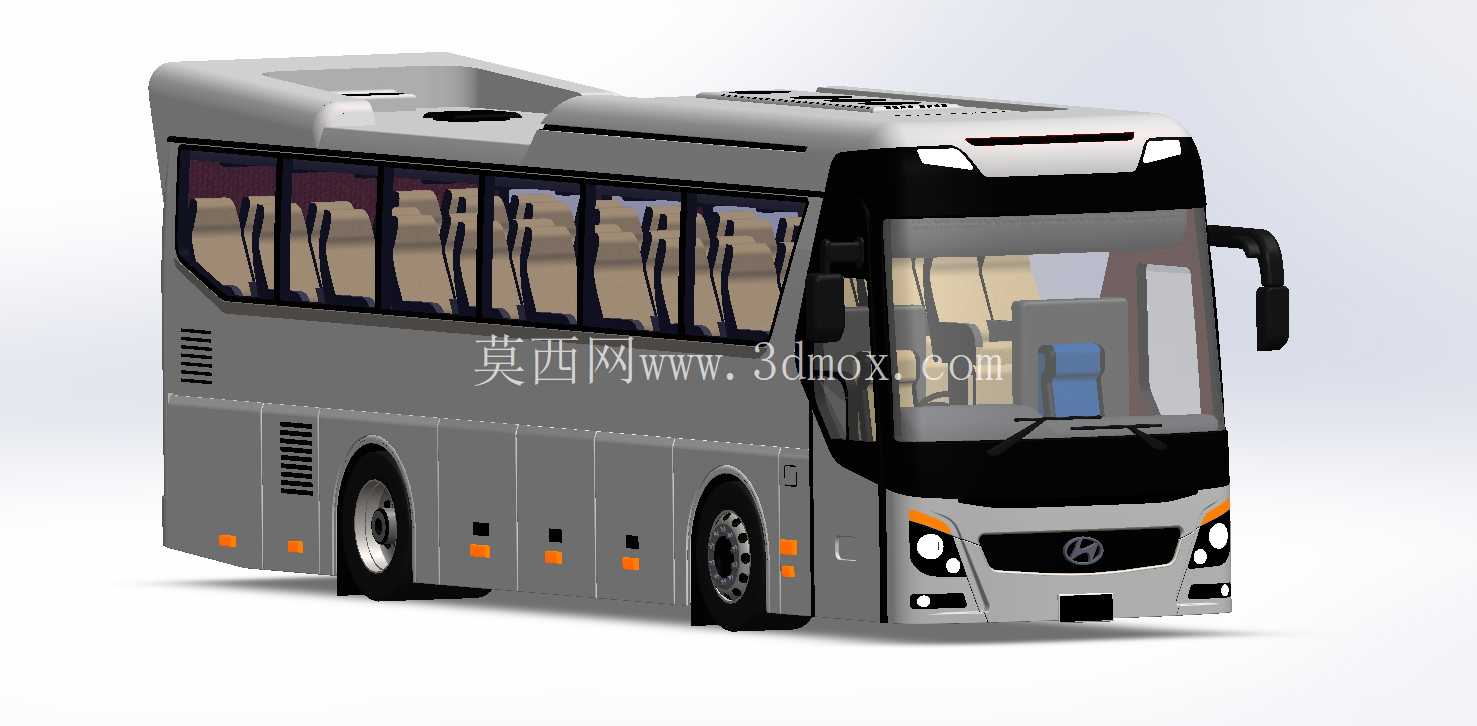

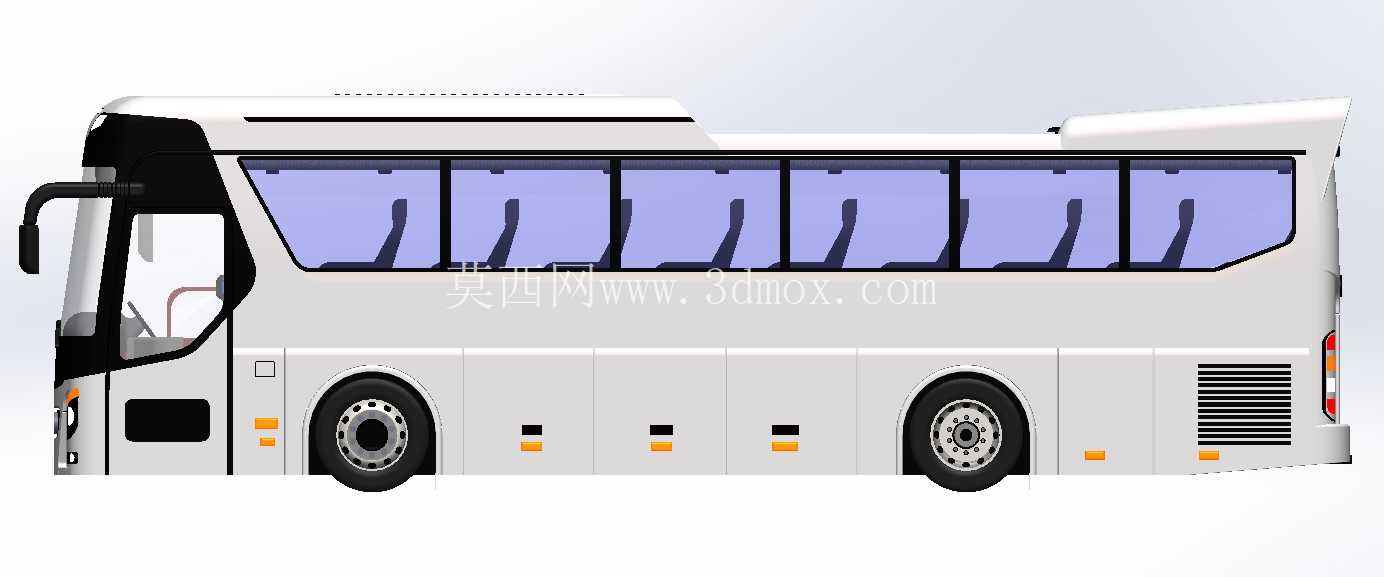

　　先从安装边界说起，整车外廓尺寸严格按照公路营运客车的通用限值设定，车长控制在12米级，车宽2.55米，车高3.8米，满足国内高速公路收费、桥梁限高、城区道路通行的通用尺寸要求，前后悬长度、轴距参数匹配常规客运大巴的轴荷分配比例，前悬约2.1米，后悬约3.3米，轴距6.6米，保证转向时的内轮差符合常规道路转弯半径要求，最小转弯直径控制在24米以内，适配国内多数二级以上公路的转弯条件。设计思路上，整车采用承载式车身搭配全桁架式笼型骨架结构，建模时还原了侧围、顶围、底架的矩形管焊接拼接逻辑，骨架的管材壁厚、截面尺寸参照同级别车型的刚度要求设定，侧窗立柱、门立柱位置做了局部加强结构，满足侧翻碰撞时的生存空间要求。本次呈现的客运大巴三维结构，核心面向中长途干线公路客运、团体旅游出行、企业通勤接驳三类主流应用场景，建模过程中完全参照现役主流12米级公路客车的实际工程边界搭建，所有结构件的装配关系、运动间隙均符合商用车设计的通用规范。从实际用途出发，该类车型需要同时满足长时间连续高速行驶的可靠性、乘员舱乘坐的舒适性、行李舱装载的实用性三类核心需求，建模时对三类需求对应的结构做了分层还原。外覆盖件的曲面建模遵循空气动力学设计逻辑，前风挡采用大倾角双曲面玻璃，A柱做了圆弧过渡处理，减少高速行驶时的风阻系数，同时降低A柱盲区范围；车顶前部做了流线型导流罩结构，整合空调外机的安装空间，避免车顶设备突兀带来的额外风阻；侧围蒙皮采用预应力张拉结构的曲面还原，表面无明显凸起，行李舱门采用整幅式上翻结构，铰链、气弹簧的安装位置在模型中做了预留，舱门开启角度可达85度，方便行李装卸。

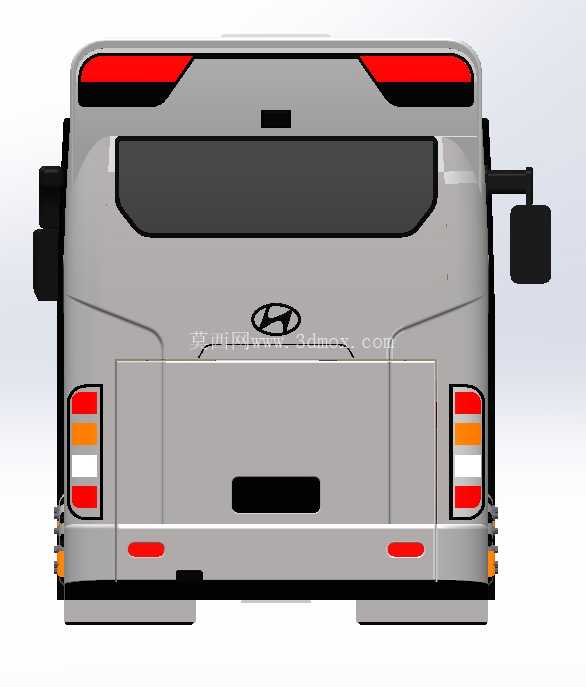

　　功能特性层面，乘员舱内部按照2+2座椅排布做了空间预留，座椅间距符合长途客运的腿部空间要求，通道宽度满足应急疏散的规范尺寸，前后车门分别设置在前轮后、后轮前位置，前车门为单扇外摆门，后车门为双扇内摆门，门泵的安装空间在侧围骨架中做了对应避让；驾驶区的仪表台、方向盘、换挡机构、踏板组的位置按照人机工程学要求布置，保证驾驶员操作时的视野范围、肢体伸展空间符合长途驾驶的疲劳缓解要求；底盘部分还原了前独立悬架、后驱动桥的结构布局，空气弹簧、减震器、推力杆的安装点与车架的连接关系完全对应实际装配逻辑，油箱、尿素罐、储气筒、蓄电池组的布置位置在车架两侧的空间内做了合理排布，平衡左右轴荷，同时预留了维修操作的空间；动力舱位于车尾，发动机、散热器、排气后处理系统的安装边界做了准确还原，散热格栅的开口位置与散热器芯体的位置对应，保证行驶时的进风效率。

　　建模过程中特意对容易被忽略的细节做了还原，比如侧窗的密封胶条结构、前后车灯的安装卡扣位置、后视镜的支架调节角度范围、车顶逃生天窗的开启结构、地板下的线束走向预留空间，这些细节都是实际结构设计中需要反复校核的部分，比如后视镜的外伸量需要保证驾驶员能观察到车辆后侧方5米范围内的路况，同时不能超出整车宽度限值太多，避免会车时发生刮擦；行李舱的内部高度控制在1.2米左右，既能满足常规行李箱的堆叠放置，又不会侵占太多乘员舱的地板高度，保证车内乘客的头部空间。

　　从结构设计的角度看，这类客运大巴的建模核心不是单纯的外观曲面复刻，而是要在外观曲面的约束下，把内部所有系统的安装空间、运动间隙、维护可达性都做合理排布，比如转向系统的拉杆在车轮上下跳动、左右转向时不能与周边的车架、悬架部件发生运动干涉，传动轴的长度、夹角要在悬架跳动的全行程内满足万向节的角度限值，避免高速行驶时的传动轴振动；空调风道布置在顶围两侧的内饰板内，出风口位置对应每个座椅的上方，风道的截面尺寸要保证送风均匀性，这些内部结构的逻辑在模型中都通过分层的结构树做了区分，方便后续做结构校核、改装设计时直接调用。对于从事商用车结构设计、客车改装、客运场站配套设备设计的从业者来说，这个模型可以直接作为尺寸校核的基准，比如设计客车清洗设备、客运站登车桥、车辆检测线台架时，可以直接提取整车的外廓尺寸、轮距、轮胎接地位置、车门踏步高度等参数，不需要再反复查找公开资料核对尺寸，减少前期设计的尺寸误差。
