残疾人代步用氢动力车辆底盘结构设计

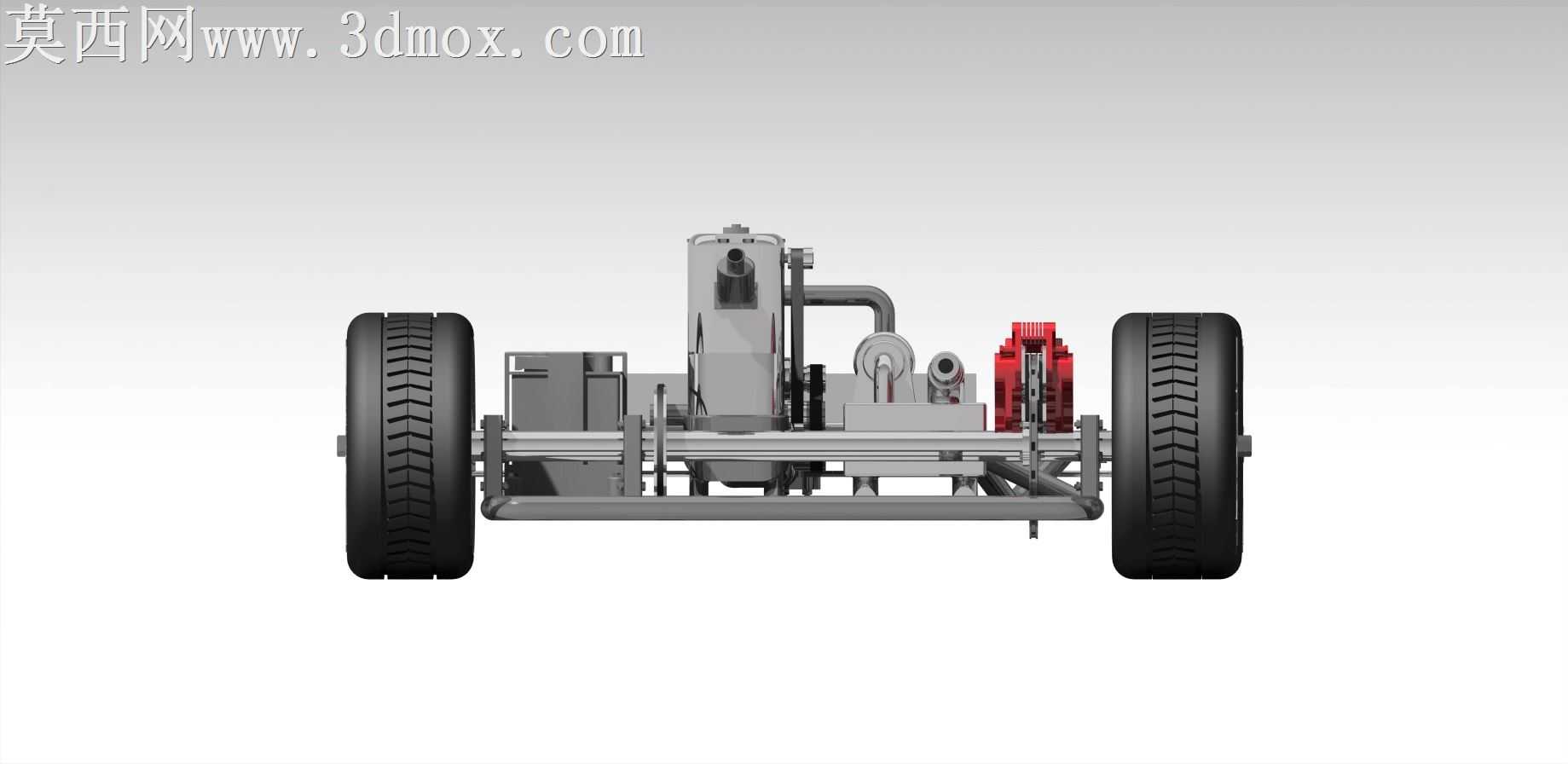

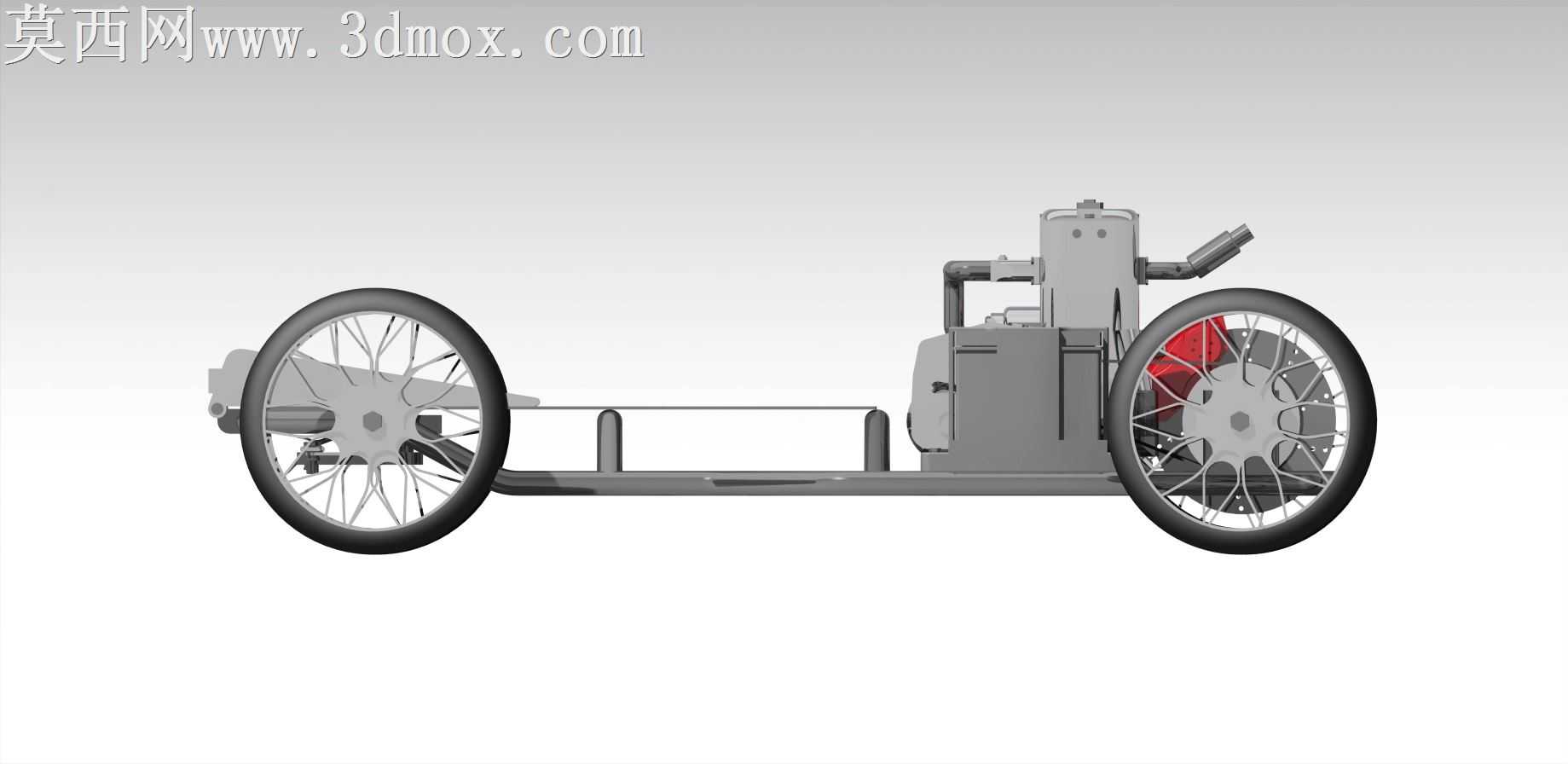

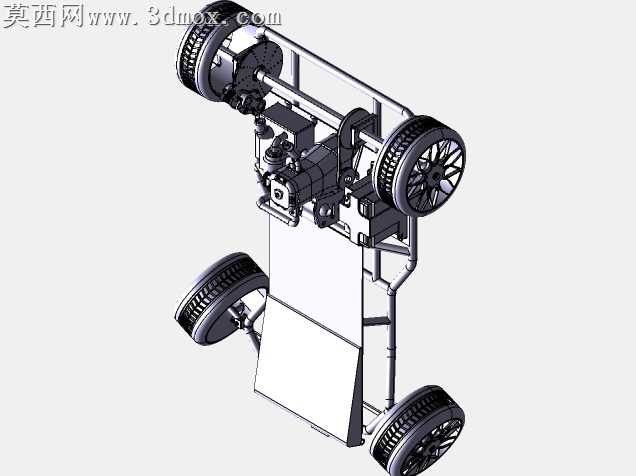

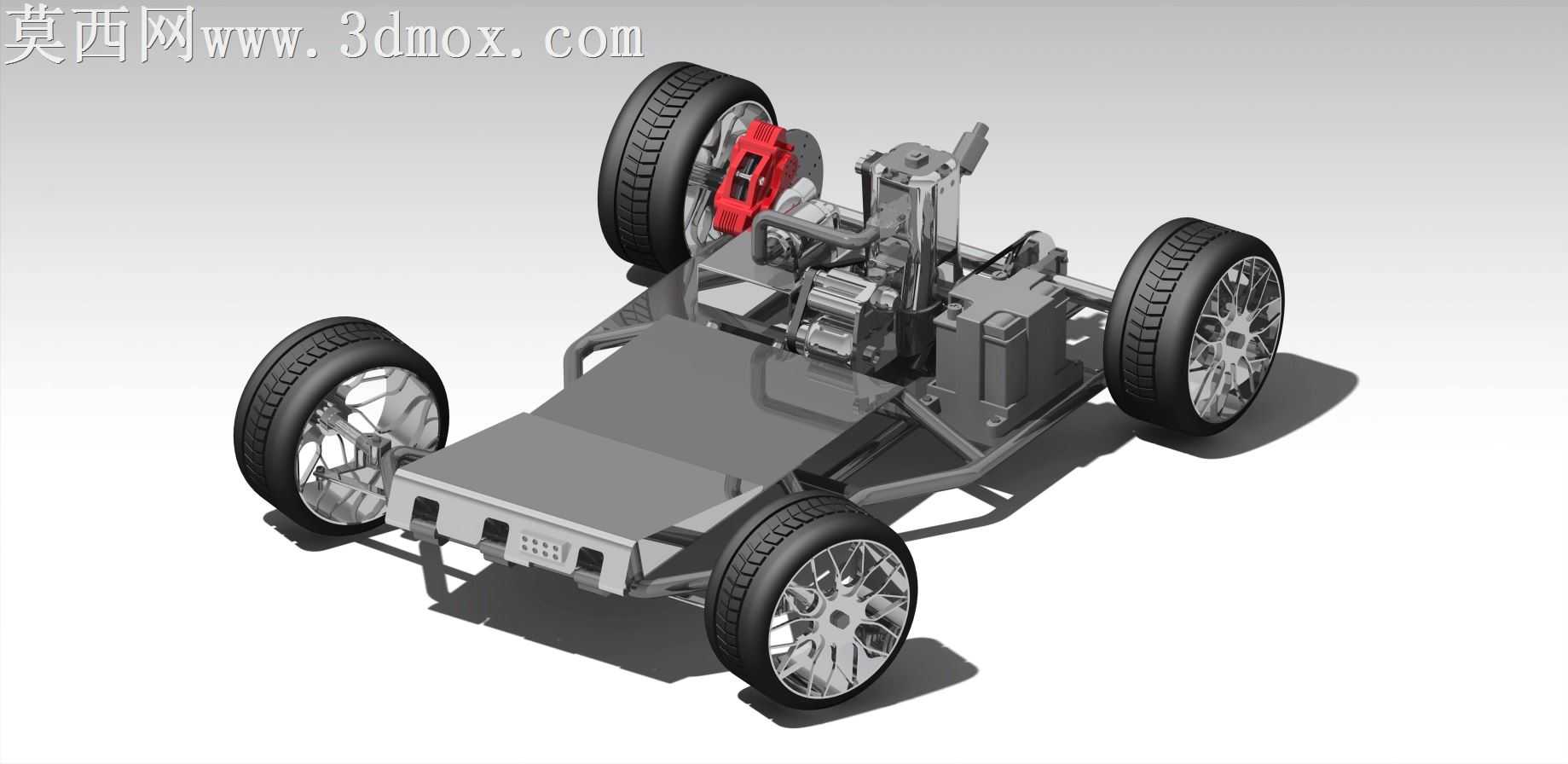

本作品为面向残障人士出行场景设计的氢动力自动车辆三维建模成果，整体建模围绕高可靠性、易操控的核心设计目标展开，从基础零件到总装层级逐步搭建完成。底盘部分采用40毫米钢管焊接成型的框架结构，建模阶段精准还原了管件的拼接位置、连接角度与安装基准，为后续所有部件的装配提供稳定的承载基础。动力系统搭载400毫升排量双凸轮单缸氢燃料四冲程内燃机，建模过程中对每个活塞配套的4组气门结构做了精细化还原，清晰呈现进排气通路、气门传动组件的配合关系，同时对氢燃料供给相关的管路、储氢单元的安装位置做了合理布局。行走与操控部分参考成熟卡丁车的前后轴连接方案，建模时还原了前后轴与底盘的固定结构、功能性转向系统的传动连杆、制动机构的卡钳与制动盘配合关系，车轮采用卡丁车专用轮胎与多辐轮毂组合，通过材质参数调整还原橡胶轮胎的胎面纹理、金属轮毂的抛光质感，确保装配后车轮转向角度、轮距参数符合设计要求，保障车辆行驶时的操控稳定性。整车总装阶段通过标准化螺栓、固件的阵列装配完成各部件连接，建模时对紧固件的规格、安装点位做了统一规划，最终整车整备质量控制在310千克左右，符合轻量化设计预期。建模过程中同步借助仿真分析逻辑优化构件受力结构，对连杆等核心受力部件的应力、应变、变形参数做了前置校验，针对性调整构件壁厚与过渡圆角提升结构强度；对凸轮等高精度传动部件，按照加工工艺逻辑还原曲面造型，确保后续可直接对接实心合金钢坯料的数控加工流程。整车还预留了传感器安装点位，可实现行驶数据向电子驱动制动器、节气门体、转向机构的传输，最终完成的三维模型可清晰展示底盘各系统的布局逻辑与装配关系，渲染阶段通过金属材质、橡胶材质、工程塑料材质的参数区分，搭配光影效果直观呈现整车的结构细节与设计完成度。
