可焊接式Type-C公头连接组件结构设计

　　在嵌入式控制板卡、小型消费电子、便携检测设备的硬件开发环节，板载外接接口的选型与适配一直是结构设计中需要反复核对边界的环节，这款Type-C公头连接结构，正是针对板端焊接场景做的适配化设计，可直接匹配STM32系列微控制器核心板的外接扩展需求。从实际应用场景来看，这类公头结构并非用于成品线材的端接，而是直接作为板载直插式接口使用，常见于小型化开发板、定制化便携采集设备、可拆卸式功能模块的对接位置，相比常规的板载母座，直连公头的设计可以省去外接转接线材的空间占用，在模块堆叠式的设备结构中，能直接实现板对板的插拔对接，减少线材弯折带来的接触不良风险。

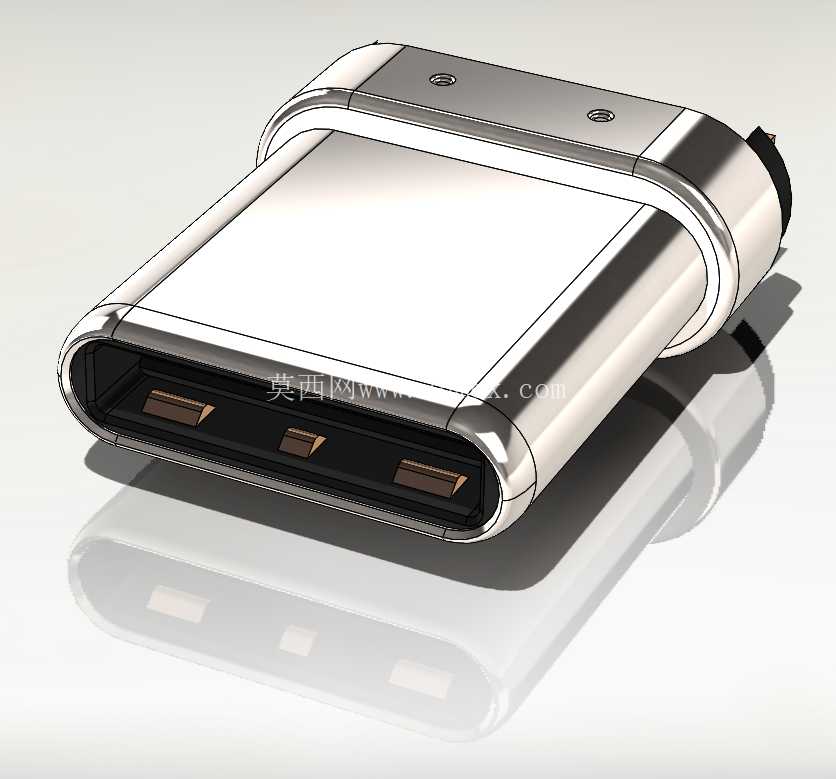

　　从功能特性来看，该结构完整还原了Type-C公头的接触端布局，金属外壳部分做了全包式的屏蔽设计，在信号传输过程中可以减少周边电磁信号对高速差分线的干扰，接触端子的排布完全遵循通用Type-C接口的引脚定义，既可以支持常规的5V供电传输，也能满足USB2.0速率下的数据通讯需求，针对焊接场景做了端子引脚的延伸处理，每个信号引脚的末端都预留了足够长度的焊盘接触段，焊接时可以直接穿过PCB板上的对应定位孔，过波峰焊或者手工焊接都能保证足够的焊锡附着面积，避免虚焊问题。设计思路上，整个结构优先考虑焊接装配的工艺可行性，金属外壳的两侧预留了定位卡点，在插件焊接前可以先通过卡点将整个公头结构预固定在PCB板的对应安装位，不需要额外的治具按压就能保证焊接过程中组件不偏移，外壳的圆角处理避开了锐边，在装配过程中不会划伤操作人员或者周边的线材绝缘层，内部的绝缘基座部分采用耐高温的材质适配，能够承受无铅焊接的高温环境，不会出现焊接过程中基座融化变形导致端子错位的问题。

　　外形尺寸与安装边界方面，整个公头的外露插接段长度控制在标准Type-C公头的通用尺寸范围内，可以适配所有常规的Type-C母座接口，不会出现插接干涉的问题，焊接端的引脚间距严格按照PCB设计的通用间距规范设置，引脚之间的绝缘间隙足够，焊接后不会出现引脚连锡短路的问题，金属外壳的接地引脚单独设置在组件两侧，焊接后可以直接连接PCB的接地层，进一步提升屏蔽性能，整个组件的总厚度控制在极小的范围内，适配厚度10mm以内的超薄板卡安装需求，不会因为接口突出过多影响设备的整体外观堆叠。

　　在实际选型使用时，结构设计人员可以直接将该模型导入PCB结构设计文件中，核对接口与周边元器件的安全距离，避免出现元器件过高导致接口无法正常插接的问题，同时模型中预留的焊接引脚长度可以直接作为PCB封装设计的参考，不需要反复测量实物尺寸调整封装参数，对于小批量定制化的控制板开发来说，能够大幅缩短结构核对的周期，减少打样后出现装配干涉的概率。不同于市面上常见的线材端接Type-C公头，这款专门针对板载焊接设计的结构，去掉了线材压接的相关结构，把所有的结构空间都留给了焊接引脚和定位结构，在有限的尺寸范围内最大化了焊接的可靠性，即使在设备存在小幅振动的使用场景下，焊接点也能承受足够的拉扯强度，不会出现接口脱落的问题，金属外壳的表面做了哑光镀镍处理，既可以防止长期使用出现氧化锈蚀，也能避免外壳反光影响设备内部的视觉检测工序。
