十字沉头机螺纹M4与木螺纹M5螺钉三维设计

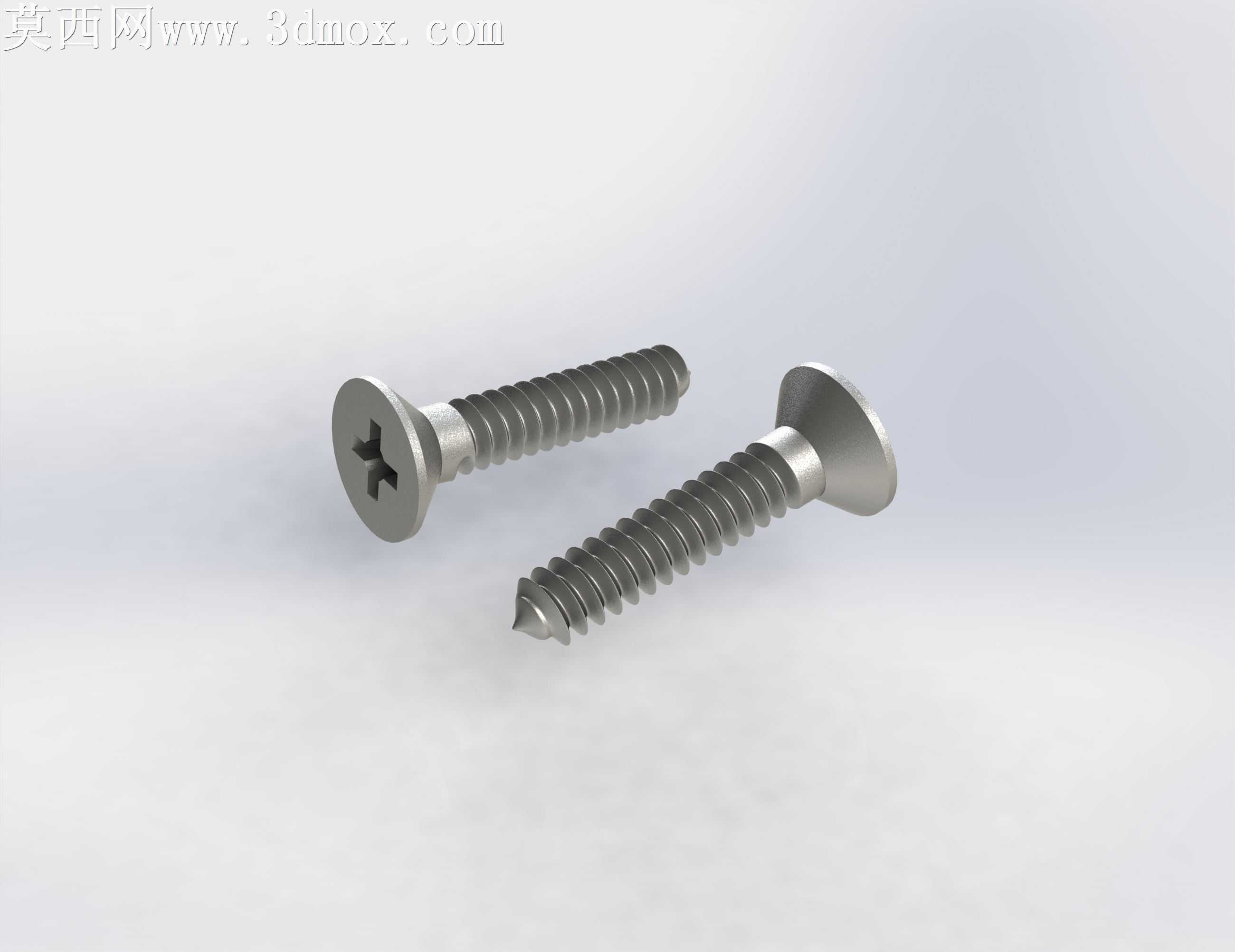

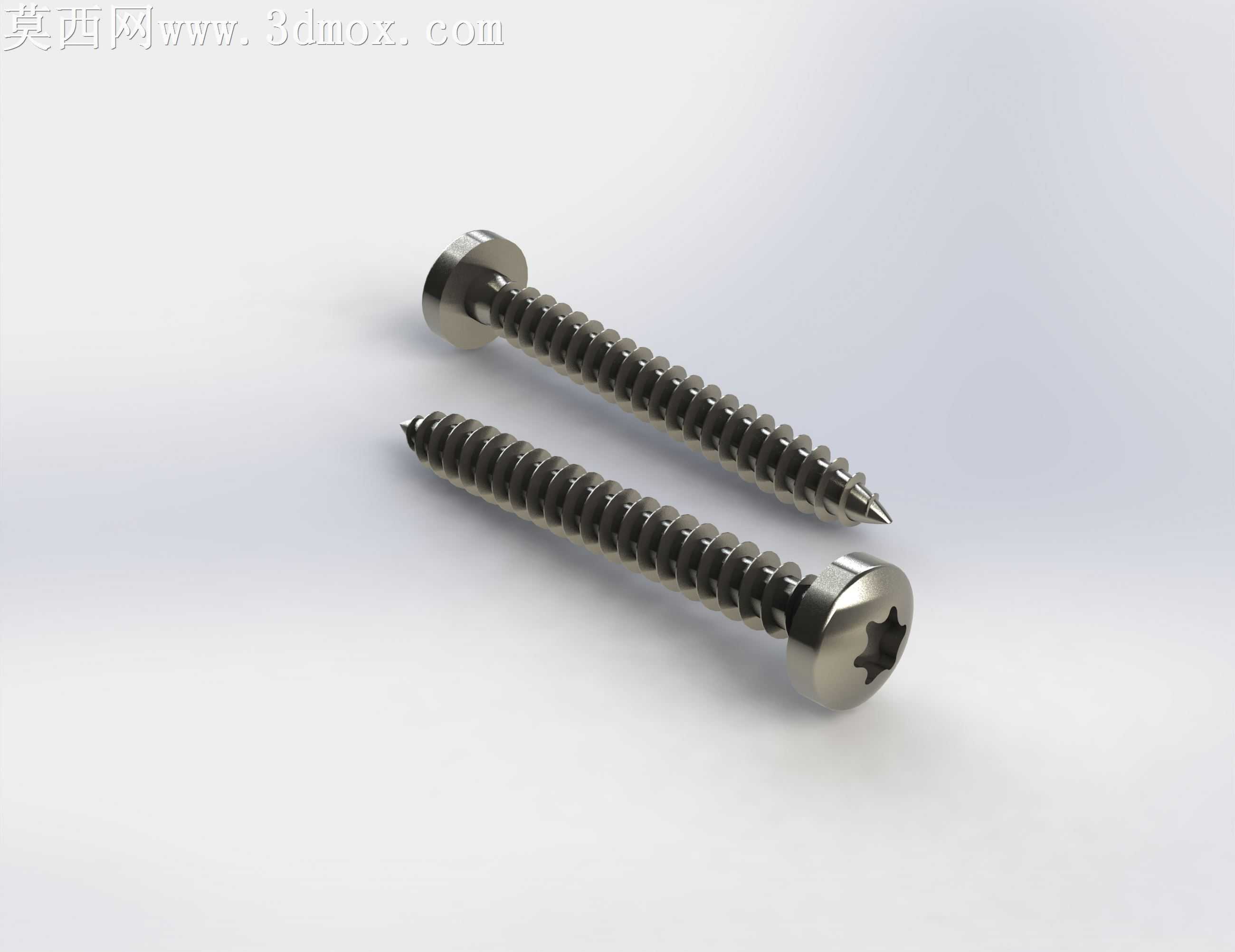

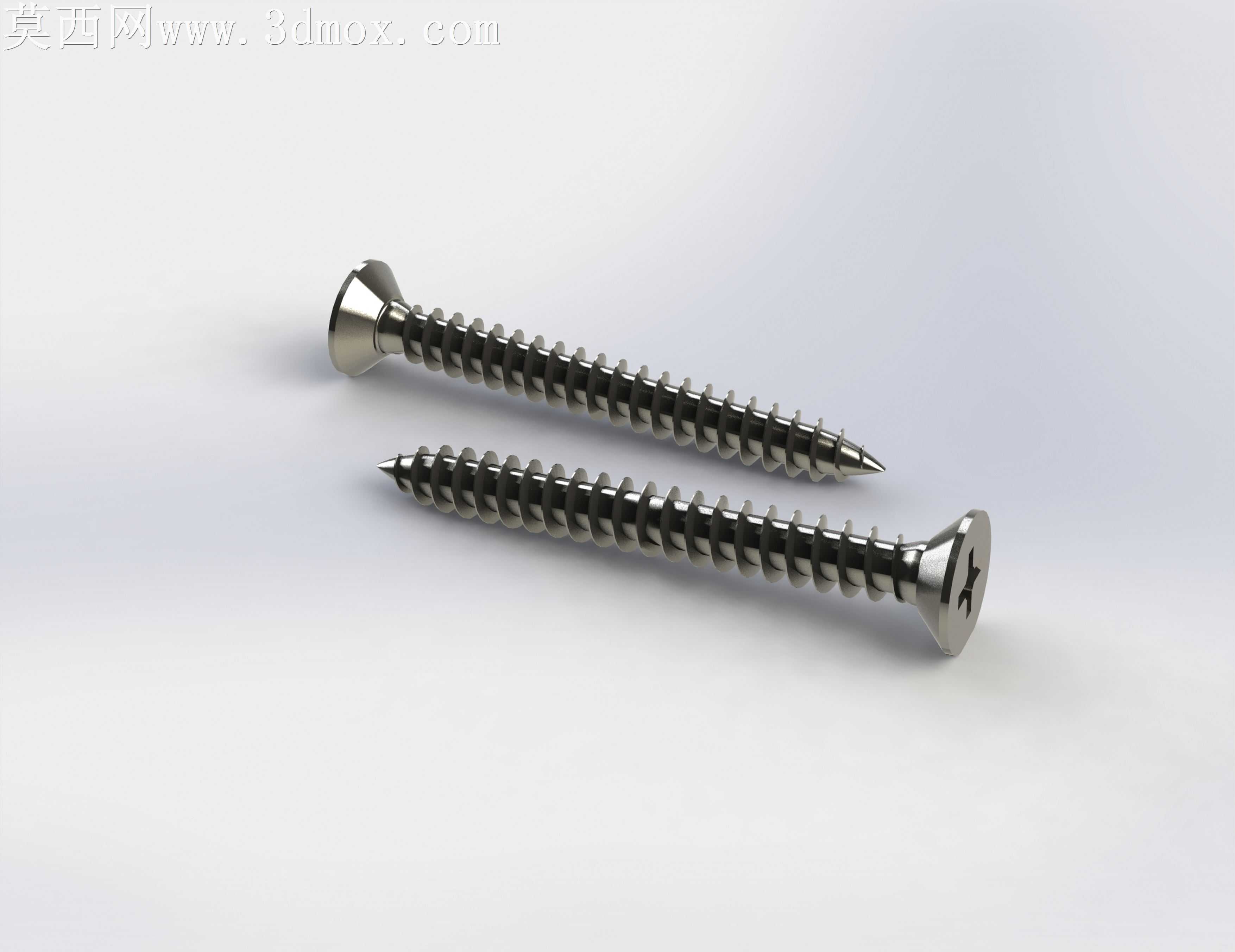

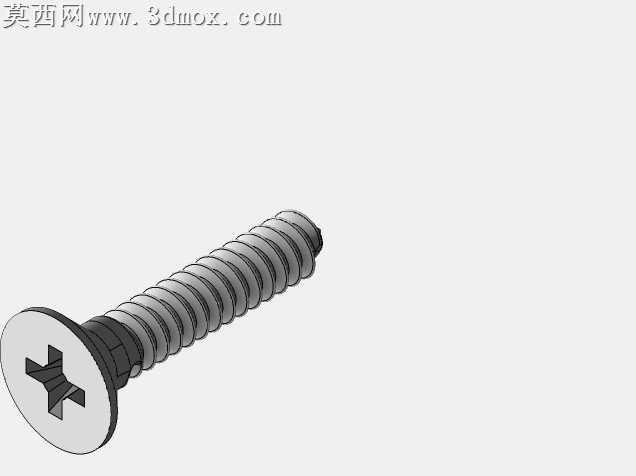

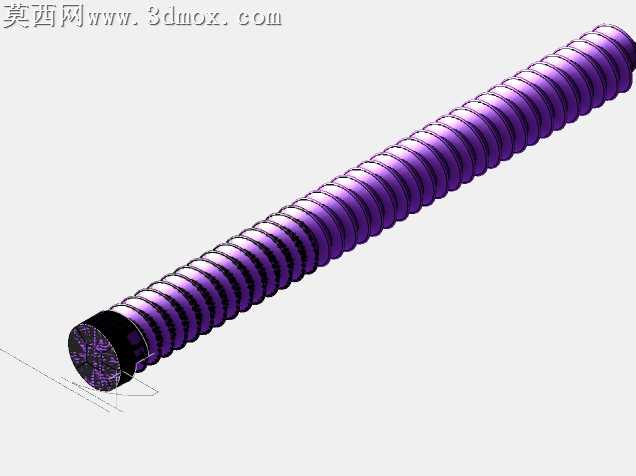

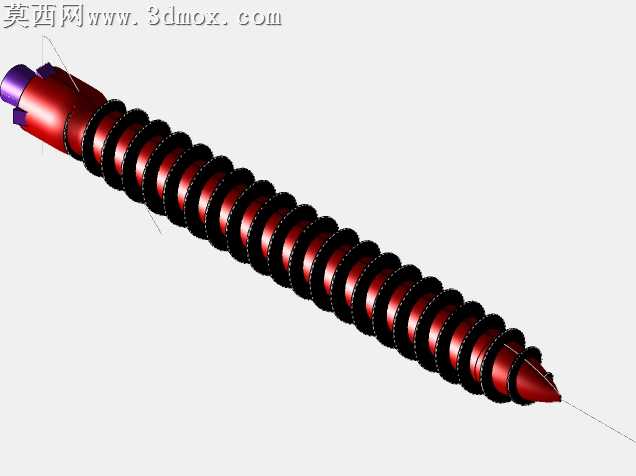

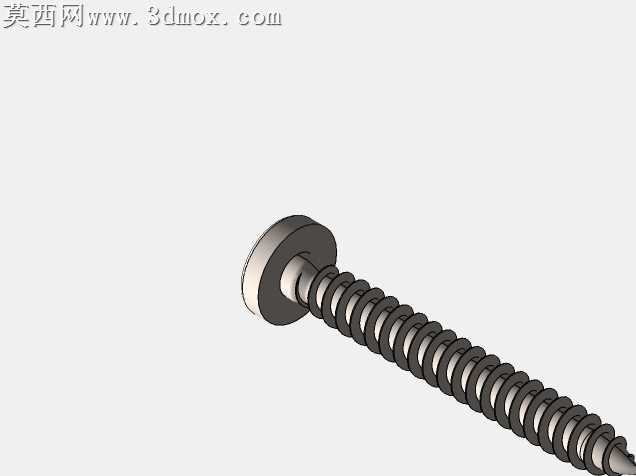

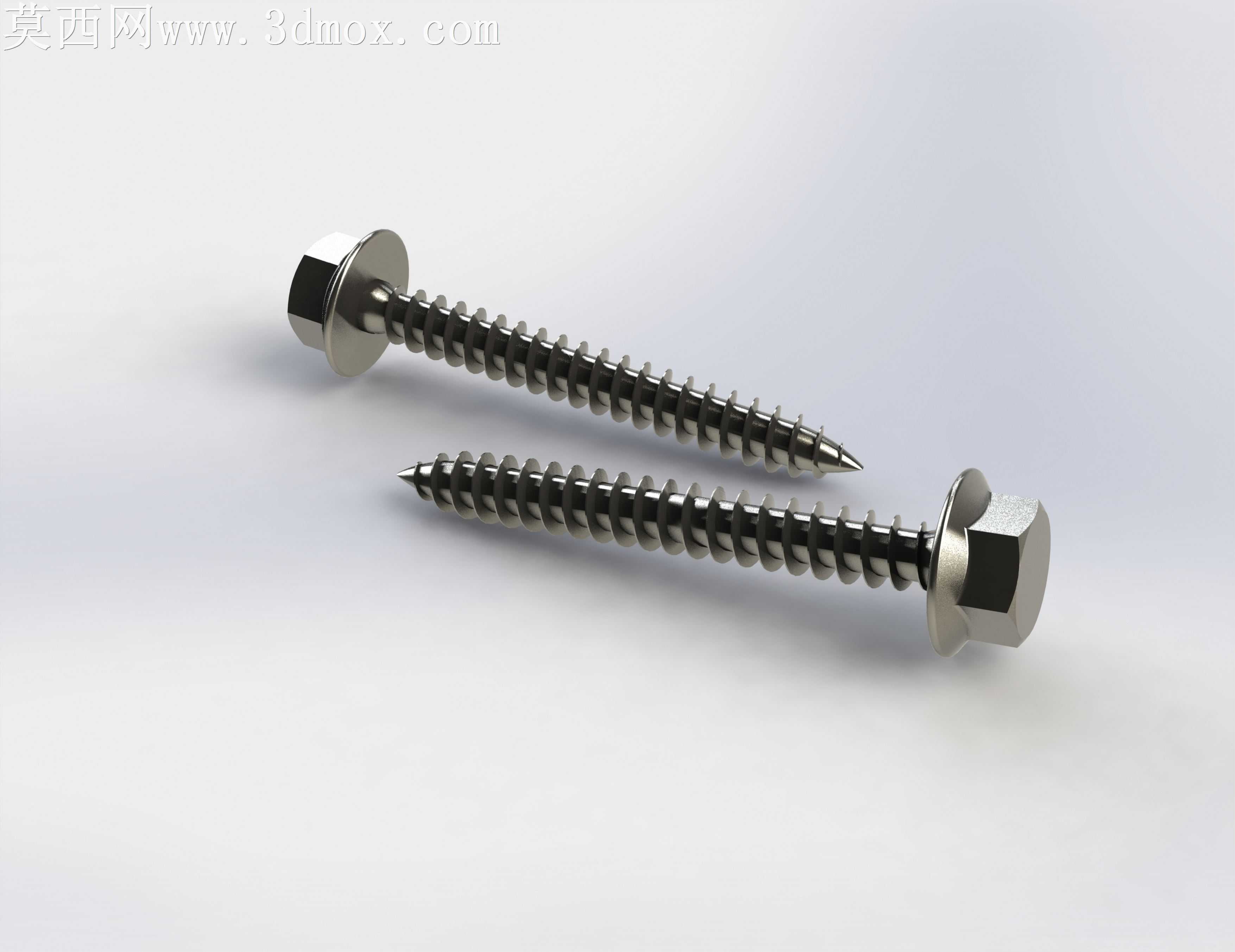

本次设计的两款十字沉头螺钉分别为机螺纹M4规格与木螺纹M5规格，建模阶段采用SolidWorks完成全参数化结构搭建，首先以沉头螺钉的国标尺寸参数为基准，绘制十字槽沉头的头部截面轮廓，通过旋转凸台命令生成螺钉头部基体，再针对两款螺钉的不同螺纹类型分别完成螺杆部分建模：机螺纹M4螺钉的螺杆部分采用标准机械牙型轮廓，通过螺旋线扫描切除生成连续规整的三角螺纹，牙距、牙型角严格遵循普通螺纹国家标准，螺杆尾部做平端处理适配金属构件的螺纹孔装配；木螺纹M5螺钉的螺杆部分采用自攻木螺丝专用的宽牙距、大牙高轮廓，同样通过螺旋线扫描生成螺纹结构，螺杆尾部做尖锐锥形收尾，适配木质构件的自攻攻入装配需求。建模过程中对螺钉头部的十字槽做了精准的尺寸还原，槽深、槽宽匹配对应规格十字螺丝刀的配合尺寸，沉头的锥面角度严格控制为90度，保证装配后螺钉头部可完全沉入驻工件沉孔内，实现表面平齐的装配效果。材质与渲染阶段采用金属不锈钢材质，调整材质参数还原镀锌紧固件的哑光银金属质感，添加细微的表面磨砂纹理模拟量产五金件的真实表面状态，渲染时采用柔和的工作室三点布光，主光从侧上方打亮螺钉的头部与螺纹牙型轮廓，辅光补全暗部细节避免螺纹缝隙出现死黑，添加微弱的环境反射提升金属材质的真实感，最终渲染效果清晰呈现两款螺钉的结构差异：机螺纹螺钉牙距细密、牙型较浅，尾部平整；木螺纹螺钉牙距更宽、牙型更深，尾部尖锐。设计过程中充分考虑两款螺钉的实际使用场景，所有结构尺寸均符合对应紧固件的行业通用标准，无多余的夸张设计，模型可直接用于装配模拟、产品展示、工程出图等场景，螺纹部分做了适度的细节优化，既保证牙型的视觉辨识度，也控制模型整体的面数在合理区间，兼顾展示效果与使用流畅度。
