Arducam八百万像素IMX179摄像头模组结构

　　从实际应用场景来看，这类高像素小尺寸摄像头模组常被用于智能门禁的人脸采集模块、工业手持终端的扫码成像单元、桌面级3D扫描仪的图像采集端、小型无人机的航拍前置摄像头，还有部分开源硬件项目的视觉感知组件，不同应用场景对模组的安装固定方式、镜头突出高度、周边元件避让空间的要求差异极大，直接套用厂商给出的二维datasheet往往会出现装配时元件与壳体筋位干涉、镜头视场被结构件遮挡、FPC排线弯折空间不足等问题，这个精准的三维结构能够在设计阶段就完成所有边界校验，避免开模后才发现结构冲突造成的成本损失。在嵌入式视觉采集、小型智能设备开发的项目落地过程中，摄像头模组的结构适配往往是容易被前期方案忽略、却直接影响整机装配良率与成像稳定性的环节，这款基于索尼IMX179传感器的8MP摄像头模组三维结构，完全按照实物逆向测绘完成，所有板载元件、镜头座的尺寸与相对位置都经过实物比对校核，能够直接用于整机结构的干涉检查、安装位设计，省去设计人员自行拆解测绘的时间成本。

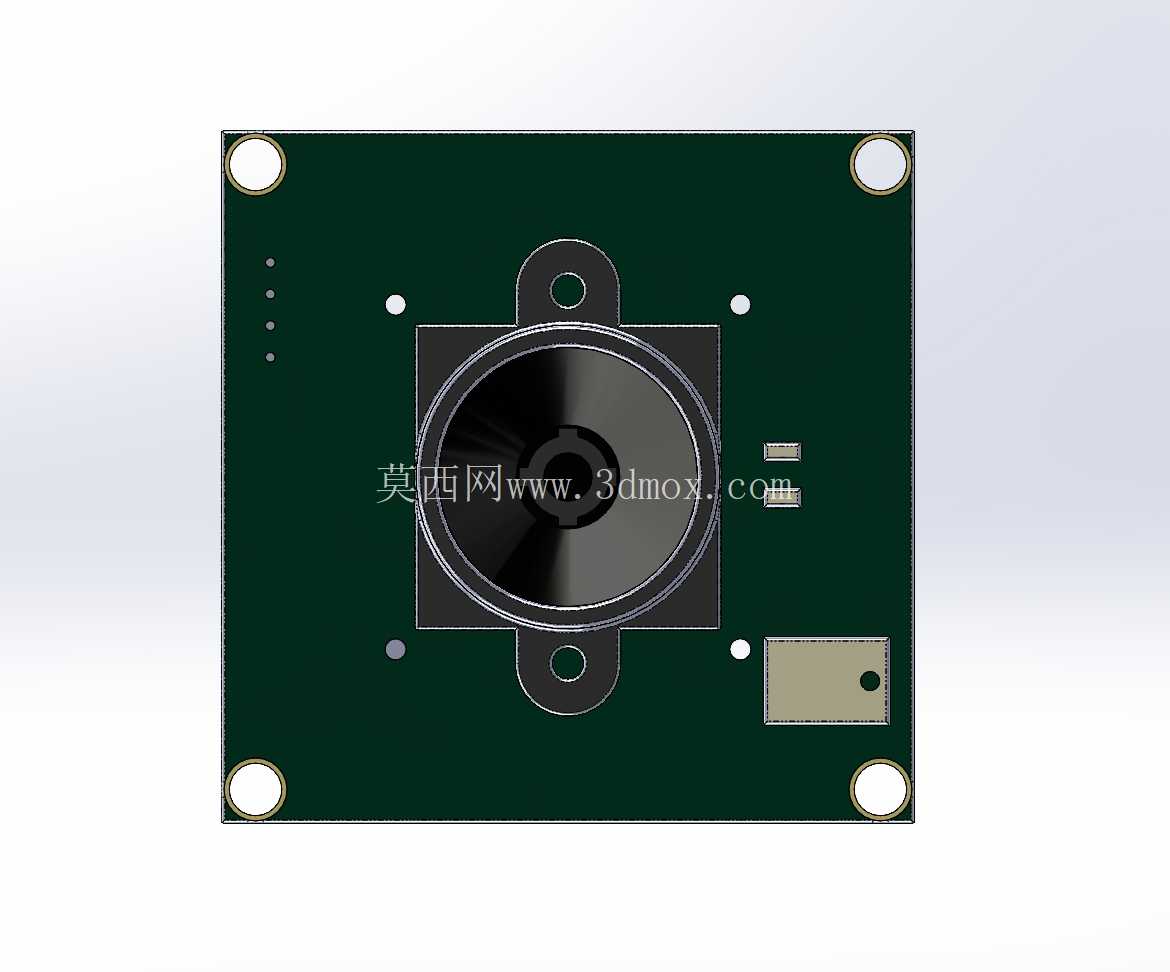

　　从功能特性来看，该模组采用1/3.2英寸的IMX179背照式CMOS传感器，有效像素达到800万，能够输出3264*2448分辨率的静态图像，配合板载的被动元件完成信号调理，镜头座采用标准M12接口规格，支持用户根据不同视场角需求更换适配镜头，板载的四个安装孔位于PCB四角，是行业通用的安装定位基准，孔位公差按照民用电子设备的装配要求设置，能够兼容M1.6规格的螺丝固定，也可以配合定位柱做卡扣式安装。

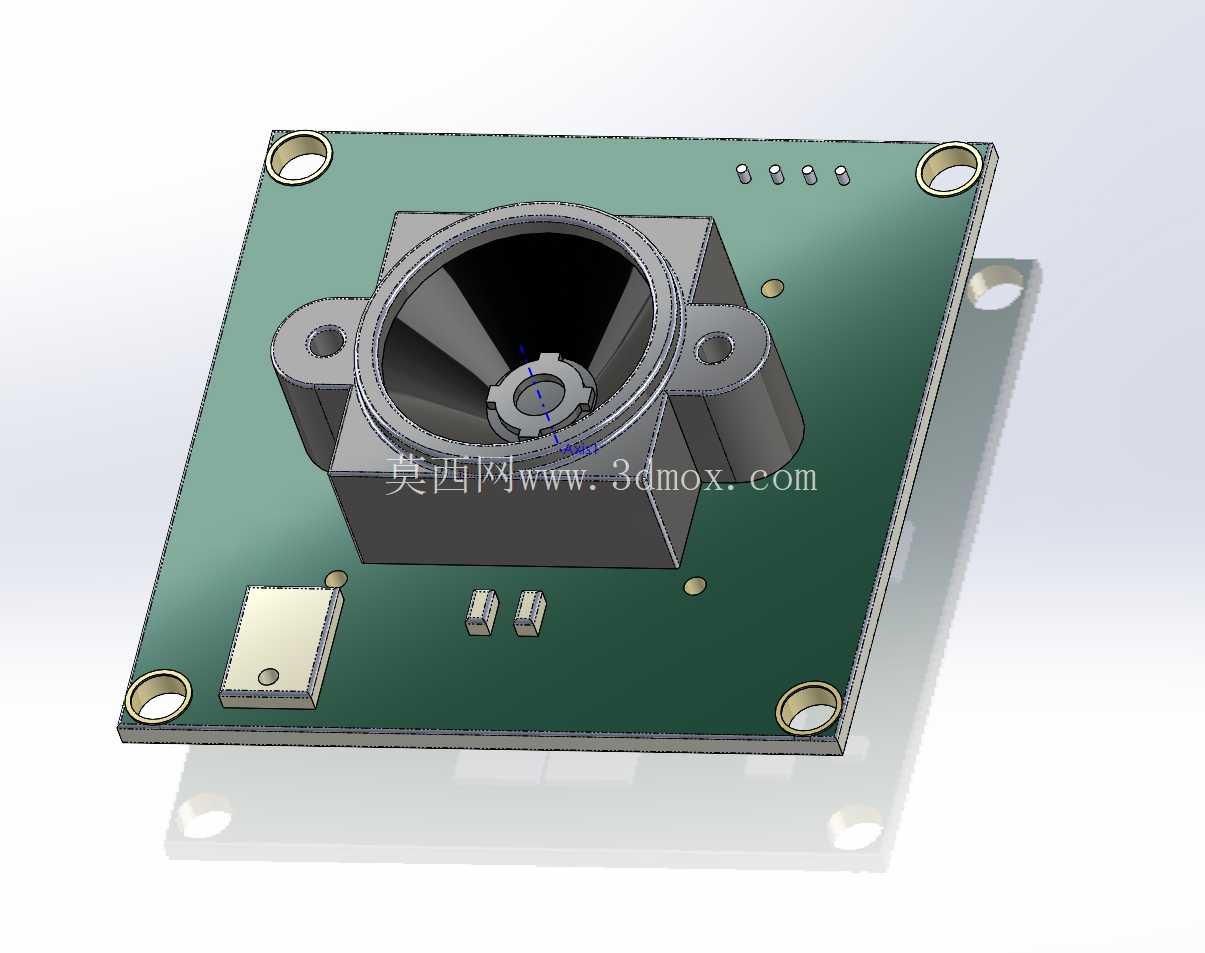

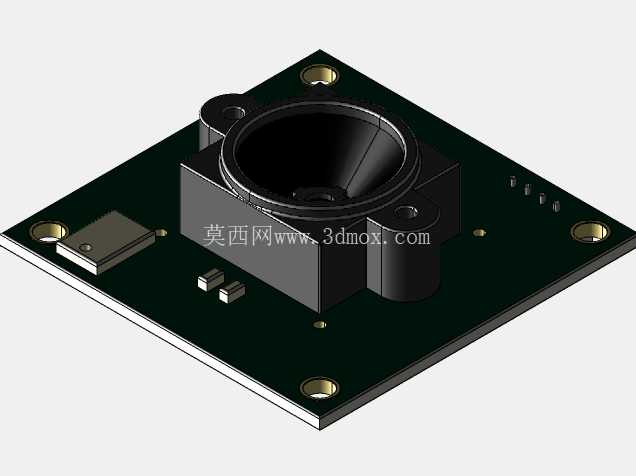

　　设计思路上，整个模型的构建完全遵循实物的装配层级，首先以PCB基板为基准面，确定板厚与四角安装孔的坐标位置，再逐一还原板上的贴片元件：包括位于镜头座侧方的晶振、电源管理芯片、滤波电容电阻，所有元件的高度、投影轮廓都与实物一致，不会出现虚拟建模时常见的元件简化过度导致的干涉漏判；镜头座部分单独拆分出安装法兰、镜筒、内部压圈的结构，能够直观展示镜头锁紧的结构逻辑，方便设计人员评估镜头更换时的操作空间，镜筒中心与传感器感光面的垂直距离严格按照镜头后焦距要求设置，确保结构设计时不会因为尺寸偏差导致成像离焦。

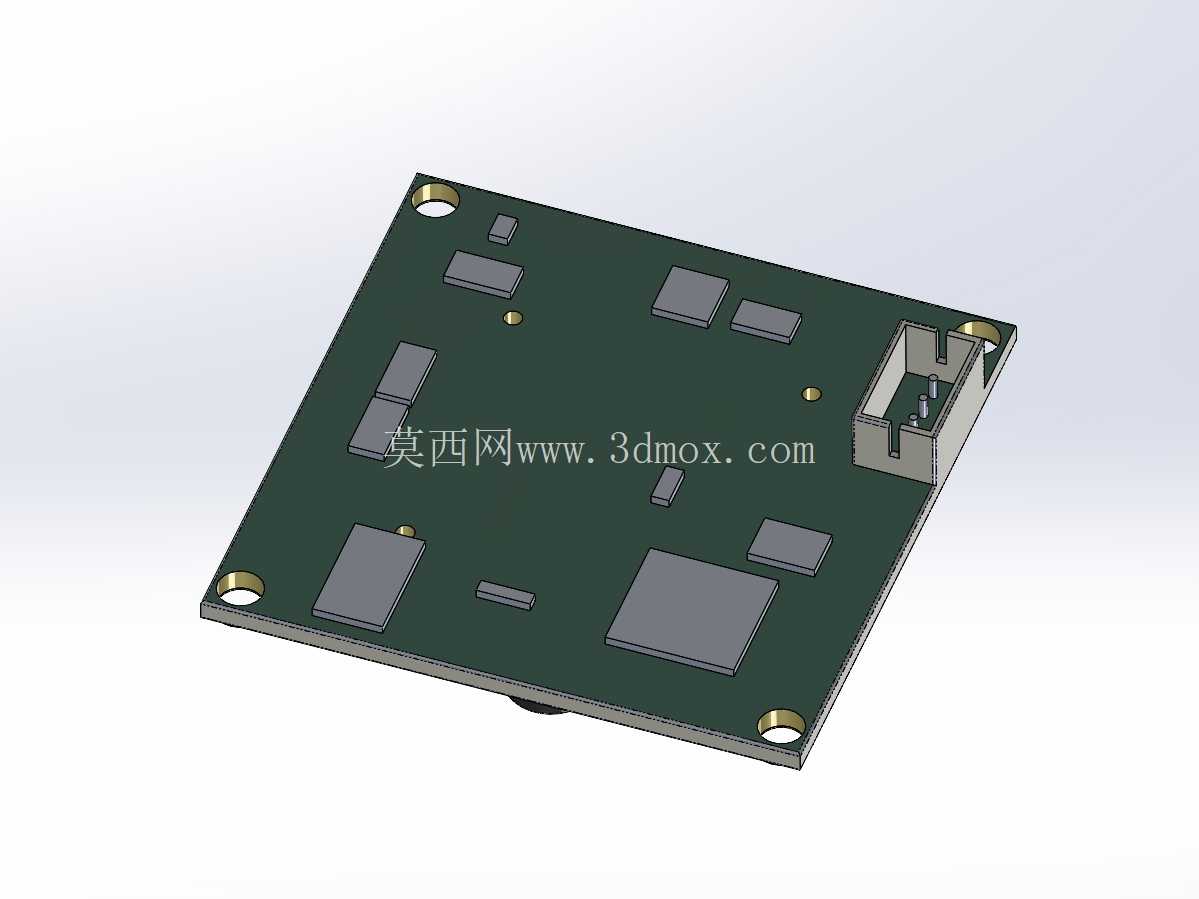

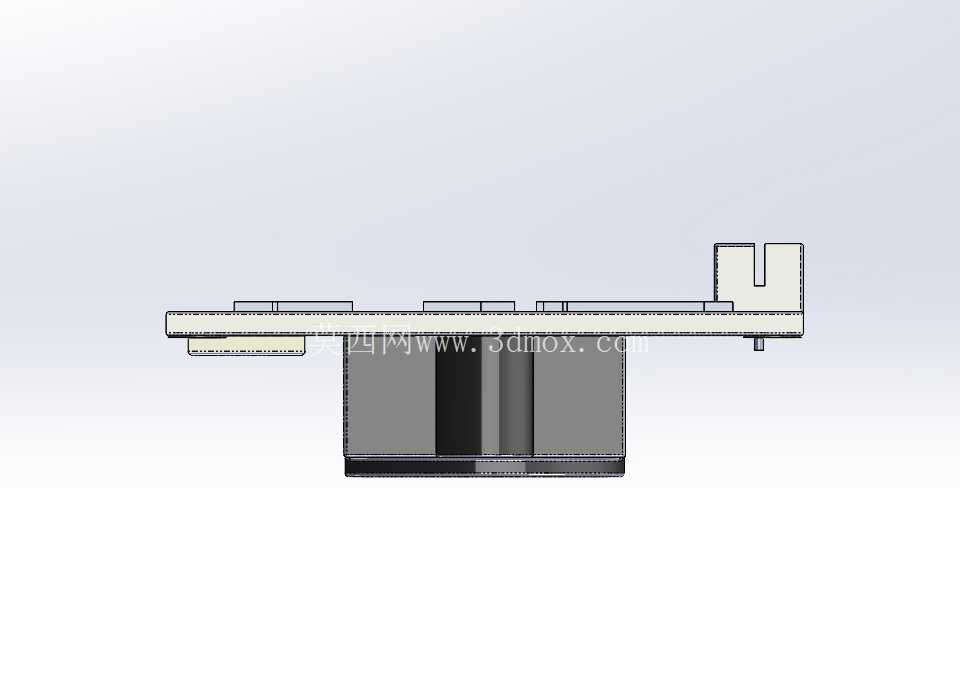

　　外形尺寸与安装边界方面，该模组的PCB为正方形，边长尺寸适配多数小型智能设备的内部安装空间，板厚采用常规FR-4板材的1.6mm厚度，镜头组件突出PCB板面的高度经过实测，能够为壳体的镜头视窗开孔位置提供准确的高度参考，板上所有贴片元件的最高高度低于镜头座法兰面的高度，设计安装压圈时可以直接以法兰面为贴合基准，不需要额外避让其他元件；PCB背面无突出元件，能够直接贴合设备内部的安装平面，也可以在背面粘贴导热垫片将传感器工作产生的热量传导到设备壳体上，提升长时间工作的稳定性。需要注意的是，该结构模型还原的是模组本身的硬件尺寸，不包含FPC排线的弯折形态，设计人员在整机布线时需要根据自身项目的排线出线方向预留足够的弯折半径，避免排线折损导致的信号传输故障；镜头座的安装耳上的定位孔与PCB上的孔位同轴，装配时可以通过定位销先固定镜头座位置再过回流焊，减少镜头光轴与感光面的倾斜偏差，这部分结构细节在模型中都做了准确还原，能够为生产工装的设计提供直接的尺寸参考。
