一级方程式赛车前翼空气动力学结构设计

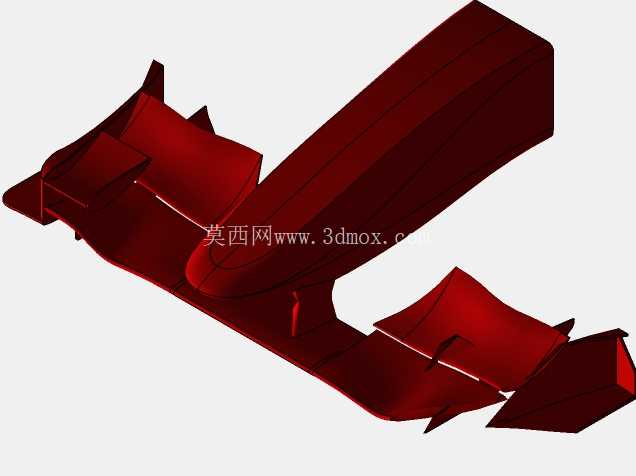

作为常年参与赛车零部件结构设计的工程师，拿到这套前翼数模的时候最先关注的是它的气流梳理逻辑，毕竟方程式赛车的前翼是整车空气动力学套件的第一接触界面，所有流经车身的气流都要先经过前翼的初步分配，直接影响尾翼、扩散器的工作效率，甚至决定刹车系统、散热器的进气效率。

这套前翼的主翼面采用了大曲率负攻角设计，不是单纯追求下压力的极端设定，主翼面的弦长从鼻锥连接位置向两侧端板逐步收窄，靠近端板的位置做了三段式襟翼分层，每层襟翼的缝隙都经过了气流通道的匹配，避免大攻角下翼面出现气流分离，要知道前翼一旦出现气流失速，不仅会损失30%以上的前轴下压力，还会把紊乱的涡流直接导向前轮后方，打乱侧箱进气的流场。

从安装边界来看，前翼的中央连接座完全匹配F1赛事规则里的鼻锥安装接口尺寸，安装孔位的同轴度公差控制在0.1mm以内，避免高速行驶下前翼出现震颤；两侧端板的外边缘严格贴合赛事规则的车身宽度限制，端板下部做了内凹的导流切口，专门用来梳理前轮前部的乱流，把前轮旋转带来的上扬气流导向车身上方，减少气流直接撞击轮胎形成的阻力，同时端板内侧设计了小型涡流发生器，能够拉出稳定的翼尖涡流，把前翼下方的低压区牢牢锁在翼面下方，避免下压力在高速状态下出现衰减。

前翼的副翼调节结构做了快拆设计，调节片的安装槽预留了0到12度的攻角调节范围，车队可以根据不同赛道的下压力需求快速调整：在摩纳哥这类低速多弯赛道，可以把副翼攻角调到最大，获取足够的前轴下压力提升转向响应；在蒙扎这类高速赛道，就可以把副翼攻角调小，降低直道行驶的空气阻力。

从结构强度设计来看，翼面的内部做了网格化的加强筋布局，筋条厚度控制在1.5mm，在保证整体刚性的前提下尽可能降低部件重量，毕竟前翼属于车头最前端的部件，减重带来的轴荷转移优化效果比车身其他位置更明显；翼面的前缘做了2mm的圆角过渡，避免高速行驶下细小的砂石撞击前缘造成翼面破损，同时圆角设计也能延缓前缘气流的分离点，提升翼面的工作效率。

实际赛事场景里，前翼还要兼顾碰撞缓冲的作用，这套设计的主翼面和中央连接座之间做了预设的断裂诱导槽，一旦发生低速碰撞，翼面会沿着诱导槽位置断裂，不会把冲击力直接传递到鼻锥和单体壳结构，保护车手安全的同时也能降低碰撞后的维修成本。另外前翼的上部还设计了专门的气流导向片，把干净的气流直接导向刹车通风道的进气口，保证长距离行驶下刹车系统的工作温度维持在合理区间，避免刹车过热出现制动力衰减。

很多刚接触赛车设计的工程师容易陷入只追求下压力系数的误区，实际上前翼的设计核心是平衡——平衡下压力和阻力的比例，平衡前轴和后轴的下压力分配，平衡不同车速下的气流稳定性，这套数模在翼面曲率的过渡上做了非常细腻的处理，主翼面和襟翼之间的缝隙高度沿着翼展方向做了渐变设计，中间位置缝隙稍大保证气流通畅，两侧位置缝隙收窄提升气流加速效果，让整个翼面的下压力分布更均匀，不会出现局部载荷过大导致翼面震颤的问题。端板的上边缘做了外翻的小翼设计，能够把翼尖涡流向上引导，避免涡流直接扫过前轮表面增加阻力，这个细节设计在200km/h以上的速度区间能减少大概2%的整车阻力，对于分秒必争的方程式赛事来说，这样的效率提升已经足够决定排位赛的名次差距。
