热解与二元蒸馏一体化处理装置

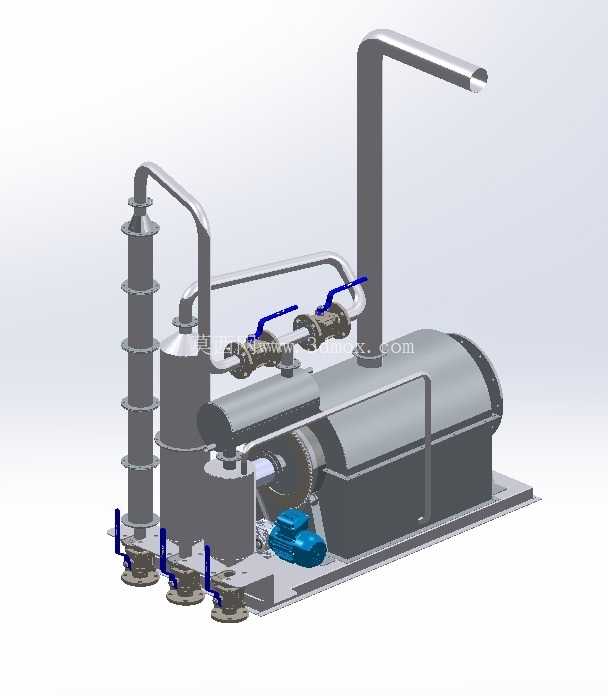

　　这套装置面向有机固废资源化处理场景设计，核心整合了热解反应与二元蒸馏两个核心工艺单元，可适配农林废弃物、市政有机固废、工业有机残渣等多种物料的连续化处理需求。从现场安装的边界条件来看，整套设备采用撬装式集成底座设计，所有工艺单元均预装在统一的钢制焊接底座上，底座预留了地脚螺栓安装孔位，可直接固定在硬化后的混凝土地面上，无需额外搭建复杂的设备支撑框架，大幅降低现场安装的施工周期与土建成本。设备整体横向布局沿物料流向排布，热解反应釜作为核心承压单元采用卧式圆筒结构，筒体两端采用标准椭圆封头焊接成型，内壁敷设耐高温隔热衬层，可减少反应过程中的热量散失，降低外部保温层的表面温度，避免现场运维人员发生烫伤风险。

　　热解单元的进料端设置了密闭式进料机构，可保证反应腔在运行过程中始终处于密闭隔氧状态，避免外界空气进入引发物料过度氧化，同时防止反应产生的气态产物外泄。热解产生的气态产物通过顶部的气相管路直接接入蒸馏单元，蒸馏单元采用立式填料塔结构，塔节之间采用法兰连接，内部装填规整填料，可根据不同物料的馏分沸点差异实现气液两相的充分接触传质，完成不同组分的精准分离。塔体侧面设置了多组测温测压接口，可实时监测塔内不同高度的工艺参数，为运行参数调整提供数据支撑。管路系统全部采用无缝不锈钢管材焊接成型，关键管段设置了手动截止阀，可在设备检修时切断对应单元的介质通路，阀门采用法兰连接方式，便于后期损坏后的快速更换，无需切割管路。

　　整套装置的动力单元采用防爆型减速电机，安装在热解釜的端部，驱动釜内的物料输送搅龙缓慢转动，保证物料在反应腔内均匀受热，同时将热解后的固体残渣持续输送至出料端排出。冷凝单元采用列管式换热器结构，可将蒸馏分离出的可冷凝气态产物快速冷却为液态，收集至对应的储液单元，不可冷凝的可燃气体可通过管路引回热解釜的燃烧腔作为辅助燃料，降低设备运行的外部能源消耗。从设计思路上看，这套装置摒弃了传统热解与蒸馏设备分体布置的方案，将两个工艺单元的管路连接、支撑结构、动力配套做了集成化设计，减少了设备整体的占地面积，同时缩短了气相产物的输送路径，降低了管路输送过程中的热量损失与产物冷凝堵塞风险。

　　设备的所有外露转动部件均设置了安全防护罩，避免运维过程中发生机械伤害，操作侧预留了足够的巡检通道，可满足日常运维时的阀门操作、参数查看、设备点检需求。底座的高度设计充分考虑了底部排渣、排液管路的安装空间，可直接对接后续的残渣收集、液体存储配套设备，无需额外抬高设备基础。在实际应用中，这套装置可将有机固废转化为可利用的液态产物、可燃气体与固体炭质产物，实现废弃物的全组分资源化利用，适配县域级有机固废处理站点、农林加工厂废弃物处理车间、中小型工业有机残渣处理项目的使用需求，设备的处理规模可通过调整热解釜的容积、蒸馏塔的塔径进行灵活缩放，适配不同处理量的项目需求。
