汽车双横臂独立悬架结构三维设计

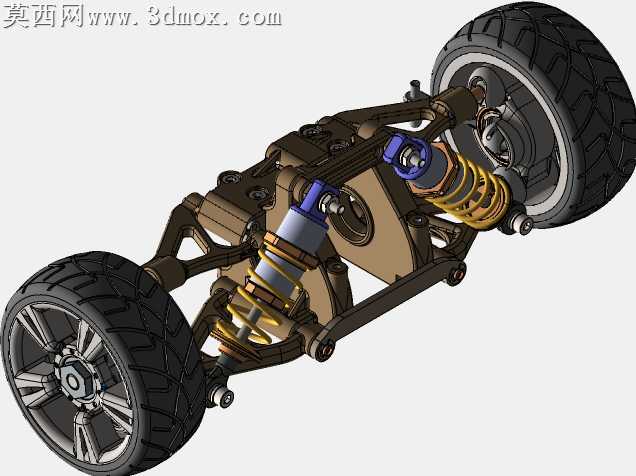

本作品为汽车双横臂独立悬架系统的完整三维装配设计，整体建模过程严格遵循机械设计装配逻辑，从单个零件的特征绘制到整体约束装配均经过严谨的尺寸校核，完整还原了双横臂悬架的真实机械结构。建模阶段针对上下控制臂的异形结构，采用多段草图拉伸、放样结合布尔运算完成主体造型，对摆臂的轻量化镂空结构做了细节还原，确保结构形态符合真实悬架的力学设计逻辑；针对减震器总成，分别完成了阻尼筒、螺旋弹簧、上下安装支座、缓冲块等零件的独立建模，螺旋弹簧采用螺旋线扫描特征生成，精准还原弹簧的节距、丝径与端部并圈结构，阻尼筒表面做了活塞杆、防尘套、安装吊耳的细节刻画，还原减震器的真实装配形态。针对车轮总成，分别完成了轮毂、轮辐、轮胎、刹车盘、转向节、轮毂轴承等零件的建模，轮胎表面的块状防滑花纹采用阵列特征完成纹理刻画，轮毂的多辐条造型通过圆周阵列实现均匀分布，刹车盘的通风槽、安装孔位均按照真实尺寸做了细节还原。装配过程中严格按照实车装配关系添加配合约束，上下横臂与车架连接点添加旋转副约束，横臂与转向节之间通过球铰约束实现多方向转动，减震器上下端分别添加铰接约束匹配悬架跳动行程，车轮与转向节之间添加旋转约束满足车轮转动需求，整体装配可直观展示悬架在车轮跳动时的运动姿态。材质与渲染阶段，针对不同零件赋予对应材质属性：摆臂结构件赋予哑光金属漆材质模拟铸铝部件的磨砂质感，减震器阻尼筒赋予亮面金属材质搭配局部蓝色标识还原真实配件外观，螺旋弹簧赋予金黄色金属漆材质匹配弹簧钢的表面处理效果，轮胎赋予黑色哑光橡胶材质并添加轻微凹凸纹理模拟橡胶表面质感，轮毂赋予亮银色电镀金属材质还原铝合金轮毂的视觉效果，紧固件、连接销轴等小零件赋予镀锌金属材质。整体渲染采用柔和的工作室光照环境，通过多角度布光凸显零件的结构轮廓与装配关系，阴影效果柔和自然，能够清晰展示各部件的连接位置与空间布局。设计过程中充分考虑双横臂悬架的运动特性，上下横臂的长度比例、安装点位置均参考真实乘用车型的悬架参数设定，确保模型结构符合双横臂悬架的运动学特性，可直观展示该类悬架在车轮上下跳动时的定位参数变化逻辑，清晰呈现减震器与横臂的受力传递路径，完整展现独立悬架兼顾操控稳定性与乘坐舒适性的结构优势。
