通讯设备用轴流冷却扇结构设计

　　做通讯基站、户外通讯机柜散热选型的工程师，大概率都接触过这类小尺寸轴流冷却扇，别小看这个巴掌大的部件，它是密闭通讯舱内部热管理最基础的执行单元，很多户外4G、5G远端射频单元、壁挂式通讯终端的散热故障，追根溯源都是冷却扇选型或者安装匹配出了问题。先从实际应用场景说，这类冷却扇主要用在小型通讯设备的密闭腔体内部，不像工业机柜用的大尺寸排风扇，它的安装空间非常局促，通常是卡在通讯主板和设备外壳之间的预留风道里，进风侧对着发热的功放模块、电源模块，出风侧对着外壳上的冲压通风栅，靠强制对流把芯片、功率器件工作产生的热量带到壳体外部，避免腔体内部积热导致元器件工作温度超出额定范围。

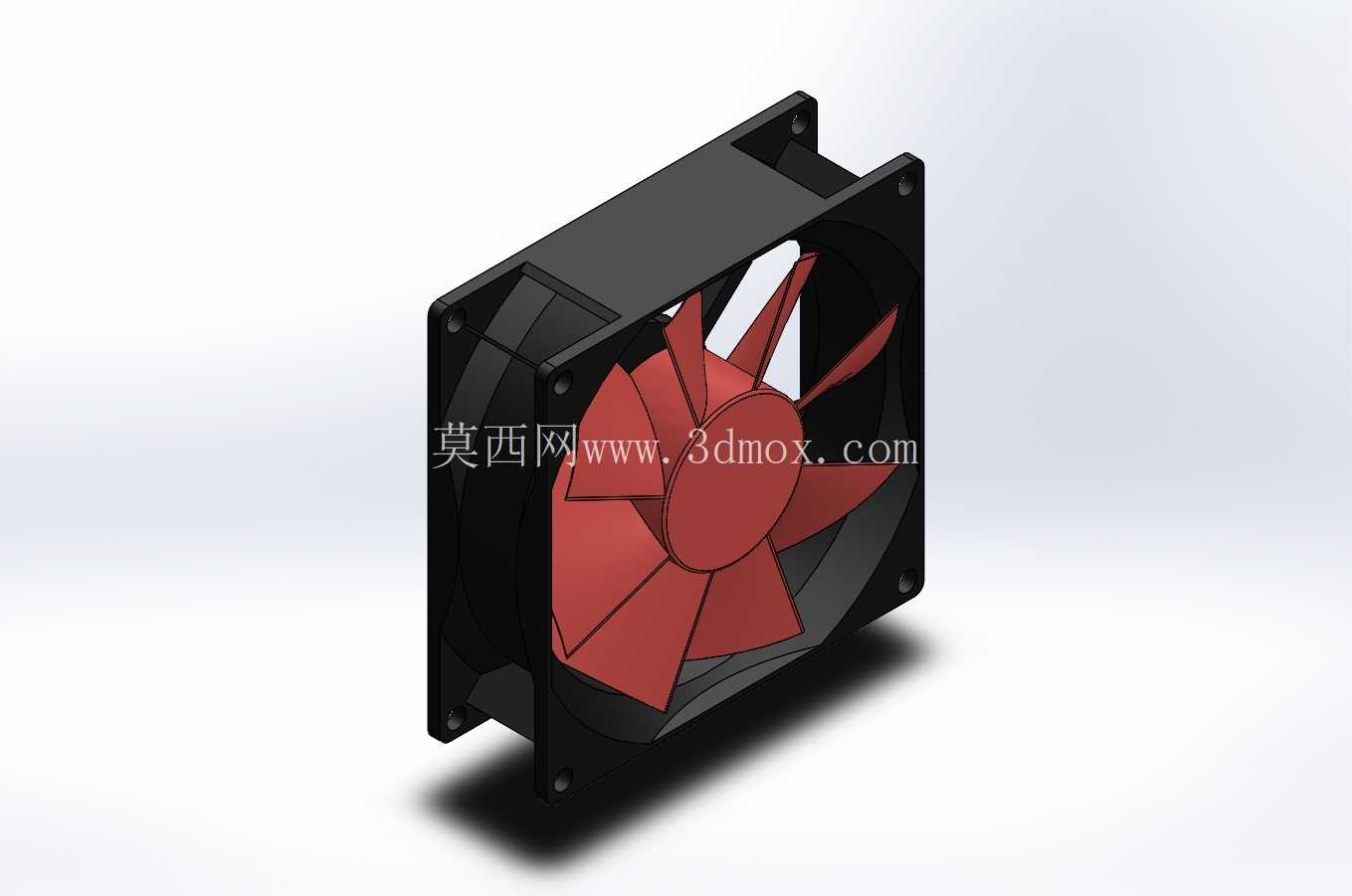

　　从功能特性上看，这类冷却扇采用轴流直吹结构，扇叶的扭角是经过流场仿真优化的，在额定转速下能形成稳定的层流风柱，不会在腔体内部产生乱流导致热量在死角堆积，扇框的边缘做了止口设计，安装时可以直接卡在设备壳体的预设卡槽里，不需要额外做复杂的固定支架，能节省设备内部的安装空间。做这个结构的三维设计时，首先要卡准安装边界尺寸，扇体的外框尺寸要和通讯设备预留的安装位完全匹配，不能出现尺寸超差导致装配时干涉外壳或者主板元件的问题，扇叶和扇框的内壁间隙要控制在合理范围，间隙太大会产生漏风降低散热效率，间隙太小则容易因为扇叶转动的动平衡偏差产生擦碰异响。

　　扇叶的叶型设计不能照搬普通民用桌面风扇的参数，通讯设备用的冷却扇需要在低转速下实现足够的静压，因为设备外壳的通风栅有一定的风阻，要是扇叶静压不足，气流根本穿不透通风栅，就会在腔体内部形成内循环，起不到散热作用。设计时还要考虑安装的兼容性，扇体的出线位置要避开主板上的电容、接口等突出元件，供电引线的长度要刚好能接到主板的风扇供电插针上，预留太长会挤占内部空间干扰气流，太短则装配时插针对接困难。另外扇框的四个角做了定位凸点，装配时可以快速对准安装孔位，降低产线装配的对位难度，扇体的整体厚度要控制在安装腔的预留高度范围内，不能突出到风道外面影响其他元件的布局。从实际使用的角度看，这类冷却扇的重心要落在安装位的中心线上，转动时的动平衡精度要满足通讯设备的低振动要求，毕竟通讯设备里有很多晶振、射频接插件等对振动敏感的元件，要是风扇转动振动过大，长期运行可能导致接插件松动或者晶振频率偏移，影响通讯信号的稳定性。设计时还特意在扇框的进风侧做了导流倒角，引导气流平滑进入扇叶区域，降低进风端的风阻损失，出风侧做了整流筋条，把扇叶吹出的旋转气流整理成轴向直流，提升气流的有效送风距离，让气流可以直接吹到远端的发热元件表面，不会刚出扇口就发散。

　　很多刚入行的结构工程师做通讯设备散热设计时，容易只看风扇的风量参数，忽略安装边界的匹配和风道的配合，实际上哪怕风扇参数再高，要是安装时和通风栅的对位不准，或者扇体和周边元件的间隙留得不对，实际散热效果会大打折扣。这个冷却扇的结构设计就是完全贴合小型通讯设备的内部安装场景做的，所有尺寸边界都对应通讯设备内部的通用预留规格，不需要额外做结构修改就能直接适配多数4S类小型通讯终端的散热安装位，扇体的材质选用耐温的工程塑料，能适应通讯设备内部长期的工作温度环境，不会因为长期受热出现变形导致扇叶卡滞。在做三维建模的时候，每一处安装止口、定位凸点的尺寸都严格按照通用安装公差做了匹配，扇叶的曲面是按照最优扭角参数构建的，既保证了足够的送风效率，也控制了转动时的风噪，毕竟很多壁挂式通讯终端是安装在居民楼或者办公区域附近，噪音太大容易引发投诉。
