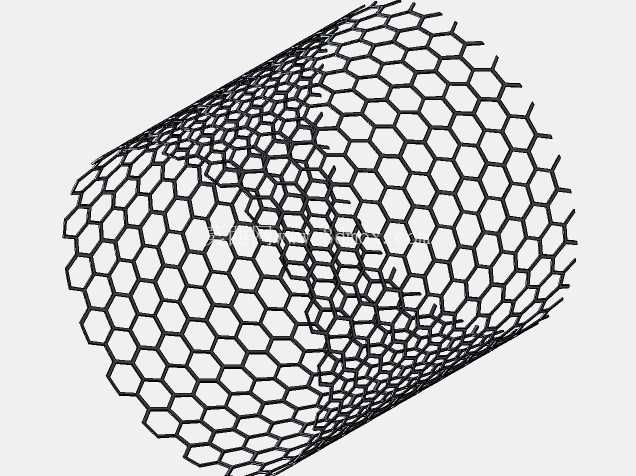

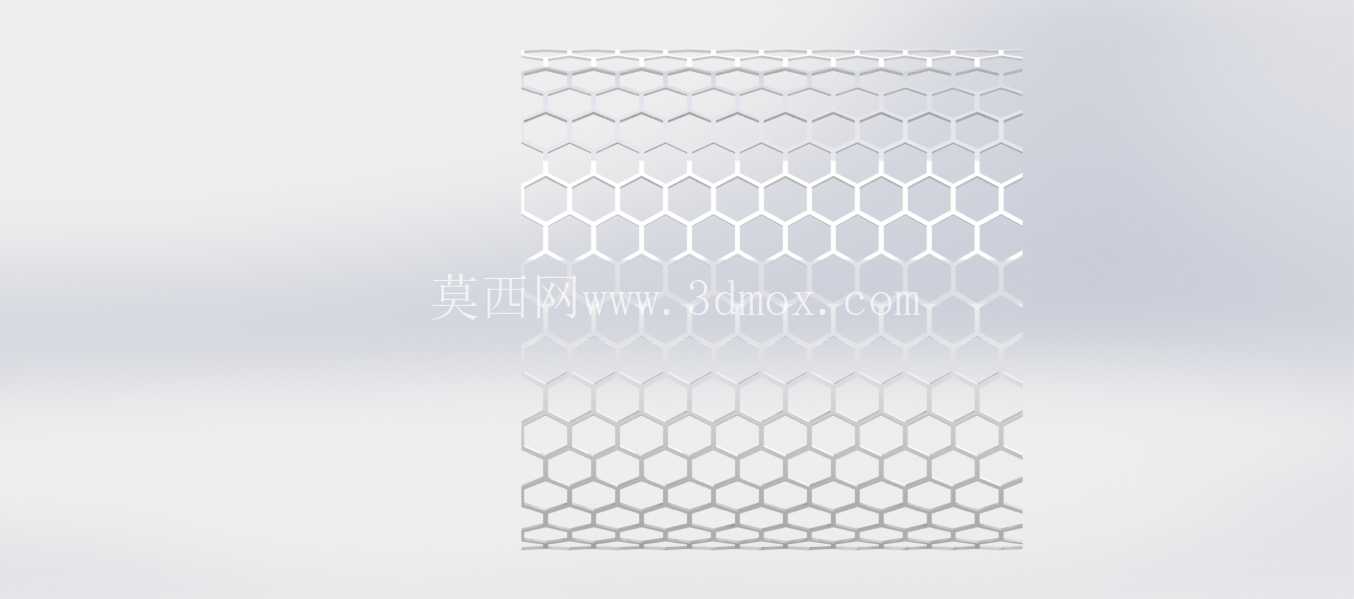

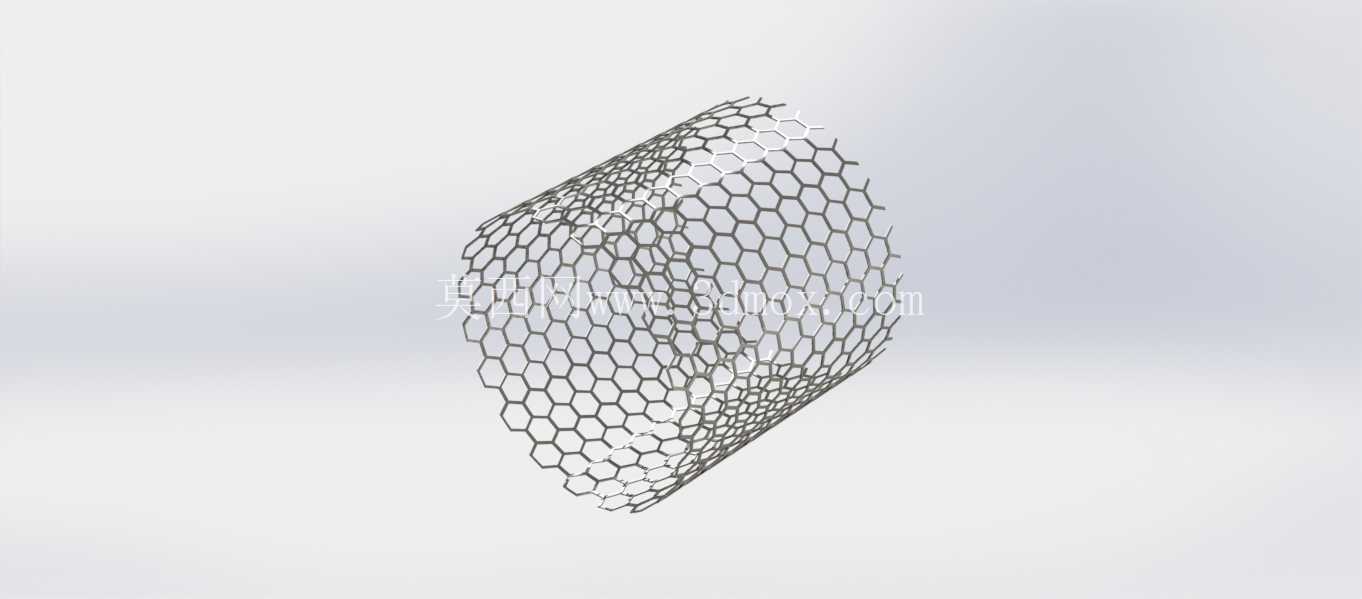

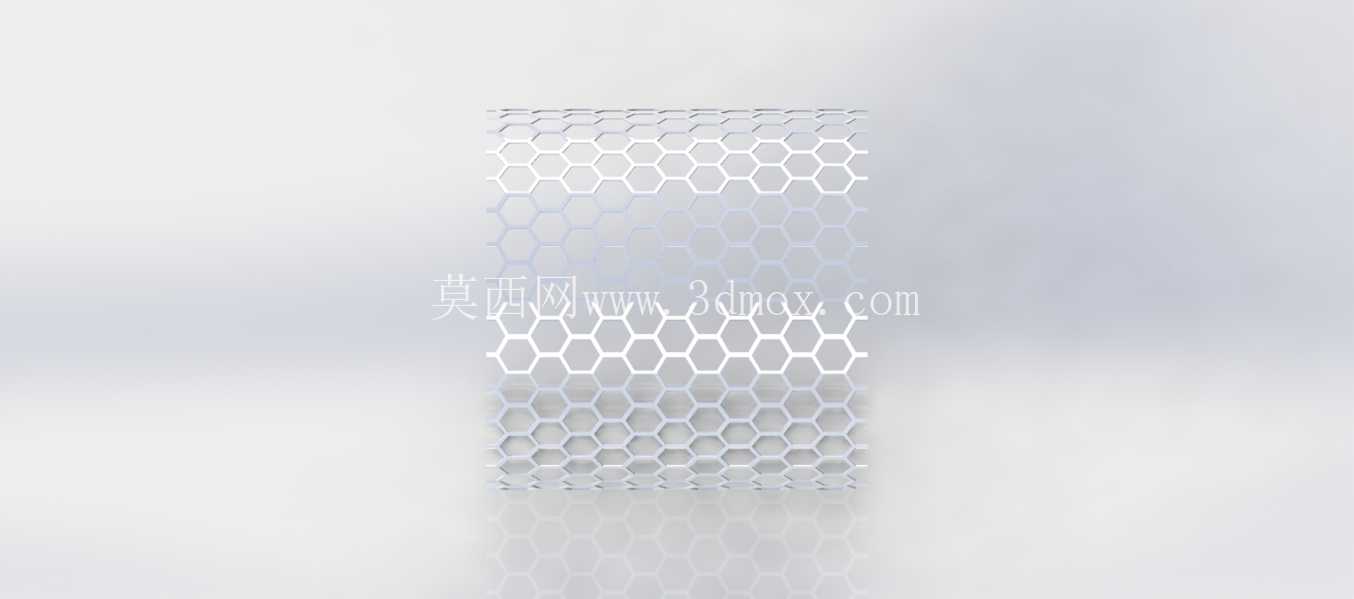

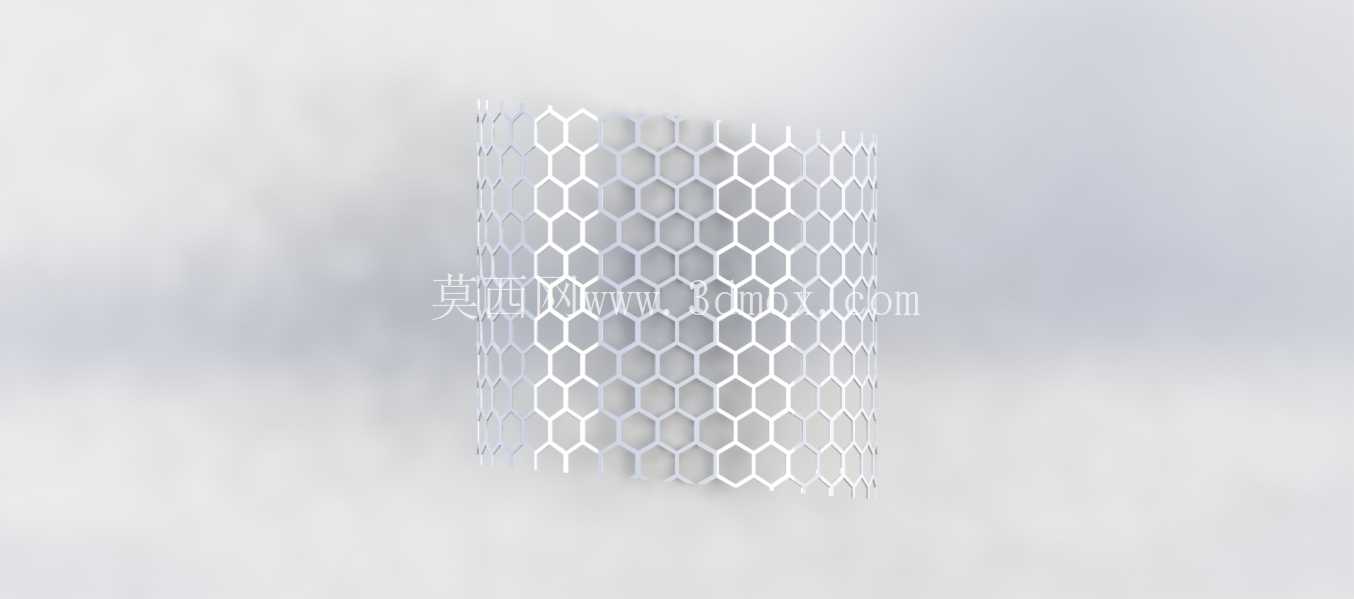

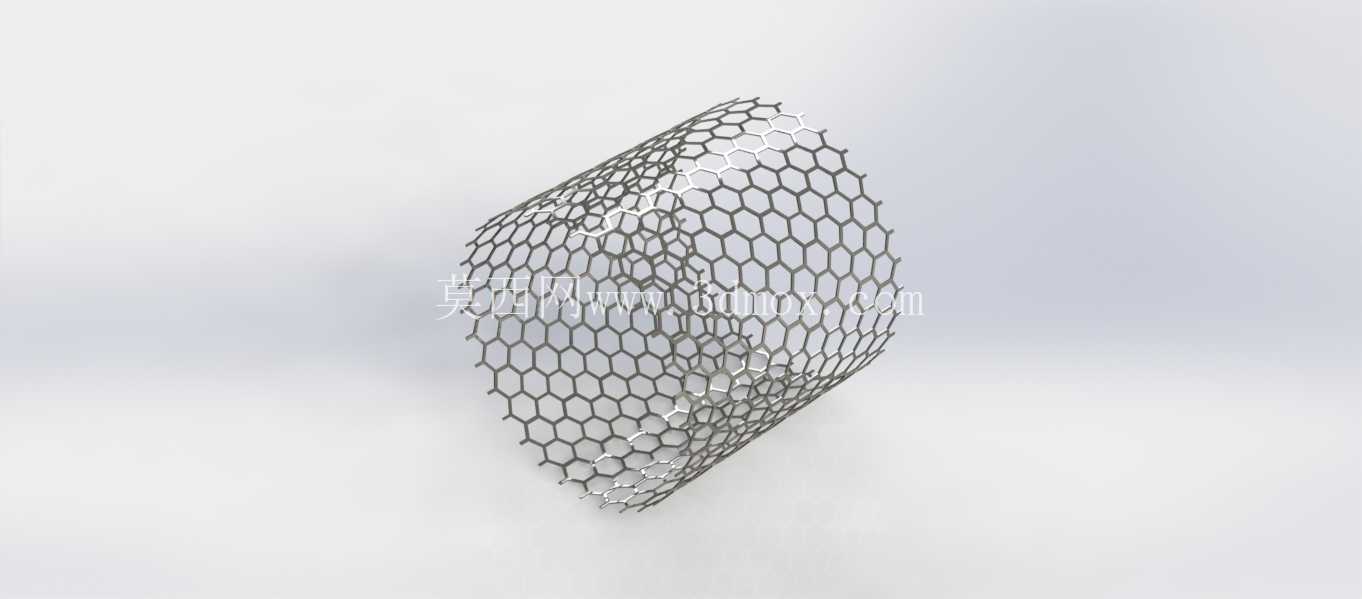

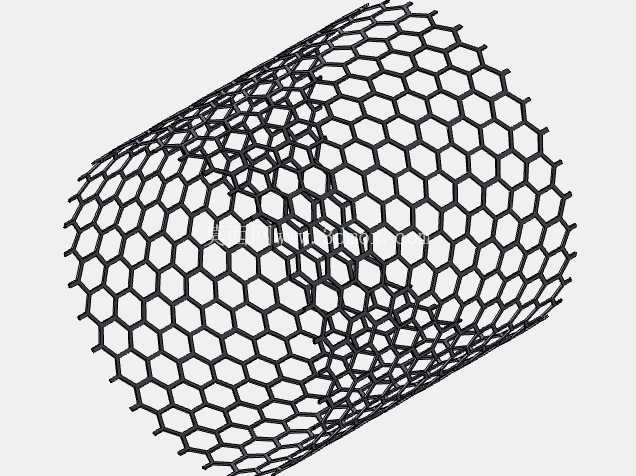

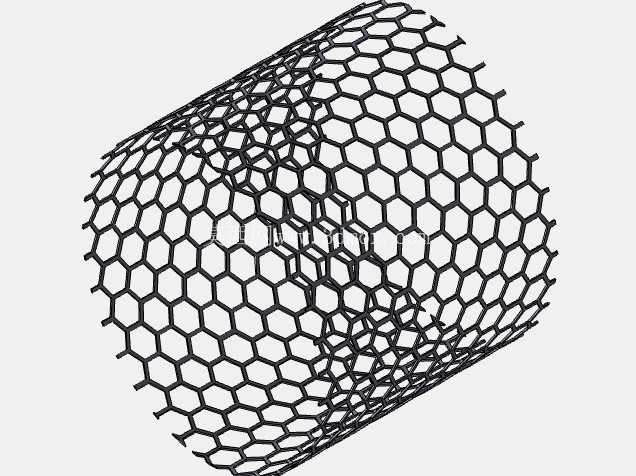

碳纳米管微观蜂窝晶格结构三维建模

　　在微纳电子器件、复合材料增强相的研发与仿真验证环节，这类碳纳米管结构模型是开展力学性能模拟、导电特性分析的核心基础载体，日常做微纳结构仿真时，常需要这类标准化的晶格模型作为仿真输入的几何基准，避免从零搭建晶格带来的拓扑错误。实际建模过程中没有照搬真实碳纳米管的长径比参数，核心原因是真实碳纳米管的长径比可达数千甚至上万，若完全按照真实比例建模，不仅会带来几何面数爆炸的问题，后续导入仿真软件划分网格时也会出现单元数量超出算力阈值的情况，因此建模时保留了碳纳米管最核心的拓扑特征，即六元环蜂窝状晶格的排布规律，同时将整体尺寸控制在适合仿真演示、结构展示的比例范围内，既能够清晰呈现管壁的六边形网格连接关系，也不会给后续的仿真计算、模型展示带来不必要的算力负担。

　　从结构特性来看，这类圆柱状蜂窝晶格结构，管壁的每个碳原子节点都通过共价键和相邻三个节点连接，形成连续的空间网状结构，锯齿形与扶手椅形的边界构型，直接对应碳纳米管不同的导电属性与力学模量，建模时严格遵循了六元环的内角、键长比例关系，保证每个六边形单元的拓扑连接没有错位、破面，能够直接用于后续的有限元绑定约束设置。在实际应用场景中，这类模型既可以作为微纳传感器敏感单元的结构原型，用于分析气体分子吸附时的结构形变响应，也可以作为复合材料界面相的代表性体积单元，模拟纳米管增强相在基体材料中的载荷传递路径，做结构展示时也能直观呈现碳纳米管的空间构型，帮助研发人员快速理解其微观形貌特征。

　　建模时特意保留了管壁的曲面曲率特征，没有将晶格做平面化简化，因为碳纳米管的卷曲角度直接决定了其手性参数，而手性是区分碳纳米管金属性、半导体性的核心指标，哪怕是演示用的比例模型，也需要保证卷曲后的晶格排布符合手性特征的几何规律，不能出现六元环拉伸变形、节点错位的问题。从安装与适配边界来看，这类模型在导入多物理场仿真软件时，可直接在管端施加固定约束、位移载荷，管壁的每个晶格节点都可以单独设置耦合约束，不需要额外做几何修复，模型的曲面连续性满足网格划分的公差要求，不会出现自由边、非流形边等几何错误，不管是做静力学拉伸仿真、电学导通特性模拟，还是做教学演示的结构展示，都能够直接调用。

　　日常做微纳结构相关的项目时，很多新手建模容易出现的问题就是为了追求长径比的真实性，把模型做的过长，导致后续操作卡顿，甚至无法正常导入仿真软件，这个模型在比例权衡上做了优化，既保留了圆柱管状的整体形态，也把管壁的蜂窝晶格细节做了完整呈现，每个六边形单元的边长按等比例缩放，没有出现局部网格疏密不均的情况，管端的切口处也按照锯齿形、扶手椅形的边界特征做了处理，能够清晰区分不同手性的边界差异。在复合材料研发场景中，这类模型还可以用于搭建纳米管与聚合物基体的装配模型，分析界面结合强度对整体复合材料力学性能的影响，模型的管壁厚度按照单壁碳纳米管的等效厚度做等比例设置，不会出现壁厚过大导致的仿真结果偏差。做教学演示时，这类模型可以360度旋转展示，让学习者直观看到碳纳米管的卷曲结构、六元环排布方式，比平面示意图的展示效果更直观，也能帮助学习者理解手性参数与结构形貌的对应关系。建模过程中对晶格的连接节点做了统一的公差处理，所有相邻边的连接都完全重合，没有微小缝隙或者重叠面，后续不管是做布尔运算还是网格划分，都不需要额外的几何清理工作，能够大幅提升前期建模的效率。
