壁装半球型智能监控摄像探测装置

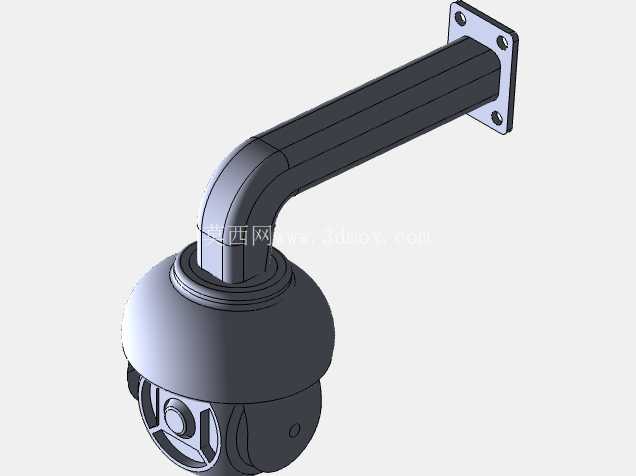

　　这款壁装半球型监控探测装置，主要面向室内外公共区域安防监控场景部署，常见于园区楼道、商超出入口、办公区走廊、厂区周界等需要固定点位视频采集的区域，承担实时画面采集、异常移动侦测、区域入侵预警的核心功能，相比枪型摄像设备，半球造型的镜头防护结构更紧凑，外露走线更少，能降低外力磕碰损坏的概率，同时弧形外罩可减少光线直射产生的画面眩光问题。从结构设计逻辑来看，整套装置分为安装固定底座、弯折支撑臂、球形摄像主体三个核心部分，安装底座采用方形法兰式结构，四个角预留沉头安装孔，可直接通过膨胀螺栓固定在混凝土墙面、砖混立柱或者金属安装立面上，沉头孔设计能让螺栓头部完全没入底座平面，保证安装面贴合紧密，不会出现凸起剐蹭或者长期使用后螺栓松动移位的问题。

　　支撑臂采用90度弯折的方管结构，臂身做了等截面加强设计，相比圆管支撑结构，方管的抗扭、抗弯截面系数更高，在室外有风振或者意外触碰的情况下，能减少镜头端的晃动幅度，避免采集画面出现抖动模糊的问题；臂身内部为中空走线通道，设备供电线、信号传输线可以从臂腔内部穿行，从底座端的出线孔引出接入预埋管线，既避免线缆外露老化，也能让整体外观更整洁，减少人为拉扯线缆造成的设备故障。球形摄像主体与支撑臂的连接位置采用万向调节结构，安装完成后可以根据实际监控视野需求，水平旋转、俯仰调整镜头角度，调整到位后通过侧边的锁紧结构固定角度，不会因为长期使用出现角度滑移。

　　镜头端的半球形外罩采用耐候性工程塑料材质，表面做了防雾化处理，在温差较大的环境下能减少外罩内壁结露遮挡镜头的情况，外罩与主体壳体的接缝处做了密封胶圈设计，可阻挡日常飞溅的雨水、灰尘进入设备内部，适配半室外的廊下安装场景。从安装边界尺寸来看，方形安装底座的边长控制在常规墙面安装的通用尺寸范围内，不需要额外定制转接板就能适配市面多数通用监控安装点位的预留孔位，支撑臂的伸出长度经过优化，既能让镜头避开墙面安装位的遮挡盲区，也不会因为臂长过大导致整体结构悬伸过长、承重负载过大。球形主体的直径尺寸兼顾了镜头模组的安装空间与外观隐蔽性，不会因为体积过大造成突兀感，也不会因为体积过小压缩内部镜头、电路板的安装空间，影响设备散热与元器件布局。

　　在结构细节处理上，支撑臂与底座、支撑臂与球形主体的连接位置都做了圆弧过渡处理，没有尖锐的直角棱边，既减少了加工过程中的应力集中问题，也能避免安装维护过程中剐蹭施工人员。整套结构的建模过程中，各部件的装配间隙都按照注塑件、金属冲压件的常规公差预留，保证实际生产装配时不会出现干涉问题，安装孔位的位置度、支撑臂的弯折角度都按照实际安装场景的通用需求设定，可直接用于结构件的开模验证、安装场景的点位效果模拟，也能作为安防系统集成项目的BIM模型素材，用于前期施工点位的可视化排布，校验监控视野覆盖范围是否存在盲区，提前调整安装位置与支撑臂长度，减少现场施工的返工量。
