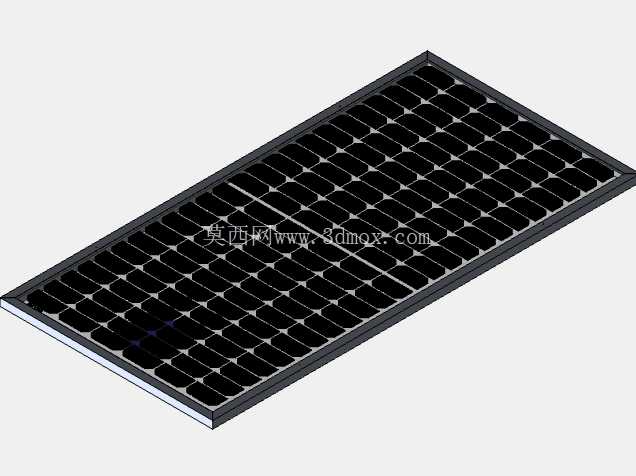

WARREE单晶光伏组件结构设计

　　在分布式光伏电站、工商业屋顶光伏系统、户用离网光伏供电场景中，单晶光伏组件是核心的光电转换单元，其结构设计的合理性直接影响发电效率、安装适配性与长期户外运行可靠性。这款WARREE单晶光伏组件的三维结构还原，完全围绕户外光伏应用的实际工况展开，建模过程中优先考量了组件的安装边界、结构强度与实际装配逻辑。从结构组成来看，组件整体采用矩形平板式布局，边框采用阳极氧化铝型材结构，型材截面设计兼顾了结构刚度与安装卡槽的适配性，边框四周预留的安装孔位完全匹配主流光伏支架的压块安装、螺栓固定两种主流安装方式，安装孔的间距、孔径参数符合行业通用安装规范，可直接适配C型钢支架、铝合金导轨支架等多种光伏支撑结构，无需额外定制转接件。

　　组件的核心发电区域采用规整的单晶电池片排布设计，电池片之间的汇流条走线完全隐于层压结构内部，建模时还原了层压结构的分层逻辑：表层高透钢化玻璃提供抗冲击、耐候防护，中间EVA胶层完成电池片的封装固定，背板层起到绝缘阻水的作用，各层之间的贴合间隙控制在工程合理范围内，避免层压后出现气泡、脱层的结构隐患。在设计思路上，这款组件的边框角部采用角码插接+注胶密封的结构，建模时还原了角部的连接细节，边框与层压件之间的密封胶条槽位清晰，可保证户外雨天、凝露工况下的防水性能，避免水汽渗入导致电池片衰减。

　　组件的背面预留了接线盒的安装位，接线盒的出线方向、线缆预留长度都符合现场布线的操作需求，旁路二极管的安装位置在结构上做了散热考量，避免组件局部遮挡时出现热斑效应。从外形尺寸来看，组件的长宽比例适配主流屋顶的排布模数，厚度控制在常规光伏组件的标准范围内，重量参数匹配单人安装的操作承重上限，安装时可根据屋面朝向、倾角灵活调整排布间距，预留足够的通风散热间隙，避免组件工作温度过高影响发电效率。

　　在实际应用中，这类单晶组件可单块使用为小型离网负载供电，也可多块串并联组成光伏阵列接入并网逆变器，适配山地电站、水面光伏、BIPV建筑一体化等多种场景，结构设计上充分考虑了不同场景的安装兼容性：边框的型材壁厚满足25年户外使用的抗风载、雪载要求，表面阳极氧化层可耐受沿海高盐雾、西北高风沙等恶劣环境的腐蚀，玻璃表层的压花结构可减少光线反射，提升弱光环境下的发电效率。建模过程中对组件的公差配合做了严谨的还原，边框与层压件的装配间隙、安装孔的位置度公差都符合光伏组件的生产制造标准，可直接用于光伏电站的排布仿真、支架结构受力校核、安装施工模拟等工程场景，帮助结构设计人员在项目前期完成组件排布的碰撞检查、安装空间校验，避免现场施工时出现尺寸不匹配、安装干涉等问题。
