五瓣式废钢抓斗机械结构设计

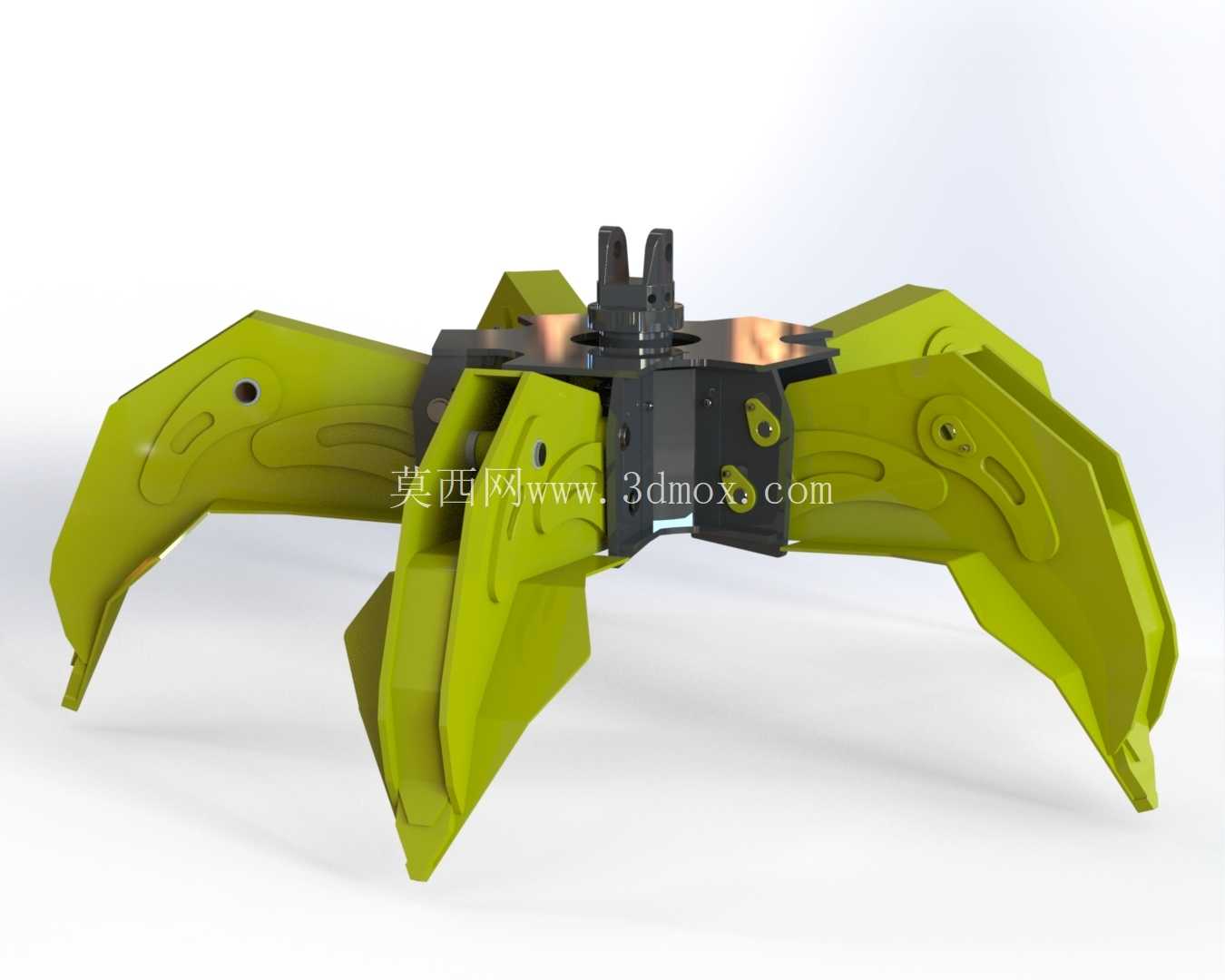

　　这款五瓣式抓具主要面向废钢回收加工场站、报废汽车拆解生产线、冶金厂废钢配料工位的散状不规则物料抓取作业，区别于传统两瓣抓斗对大块规整物料的适配性，五瓣同步收拢的结构能够有效兜住碎小废钢、轻薄剪切料、破碎金属块，避免作业过程中物料散落造成的场地清理负担与安全隐患。从结构布局来看，顶部采用标准耳板铰接接口，可直接匹配通用起重机、挖掘机小臂前端的铰接安装尺寸，无需额外制作过渡连接架，铰接孔位的同轴度公差控制在0.1mm以内，保证作业过程中铰接副不会出现偏磨卡滞的问题。

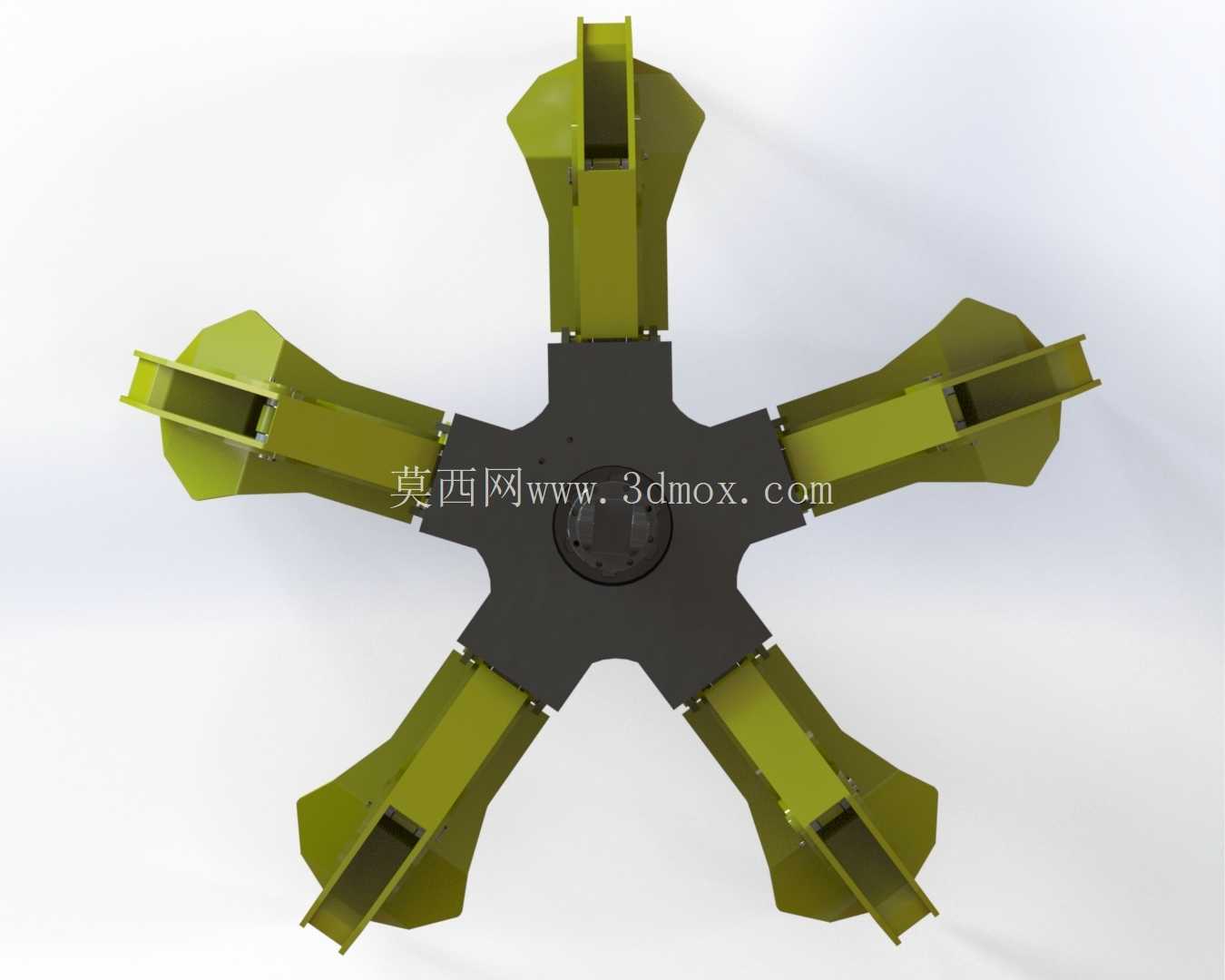

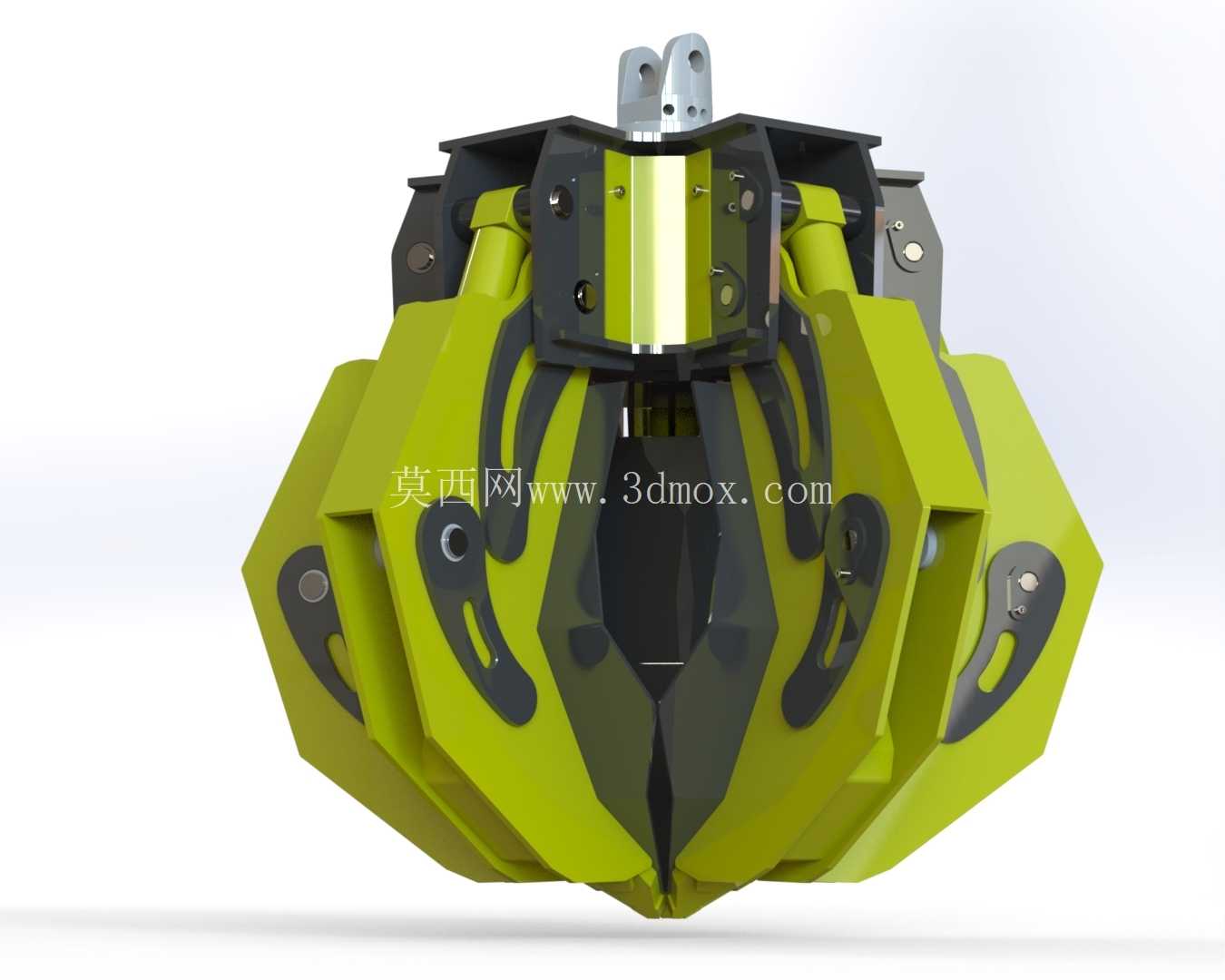

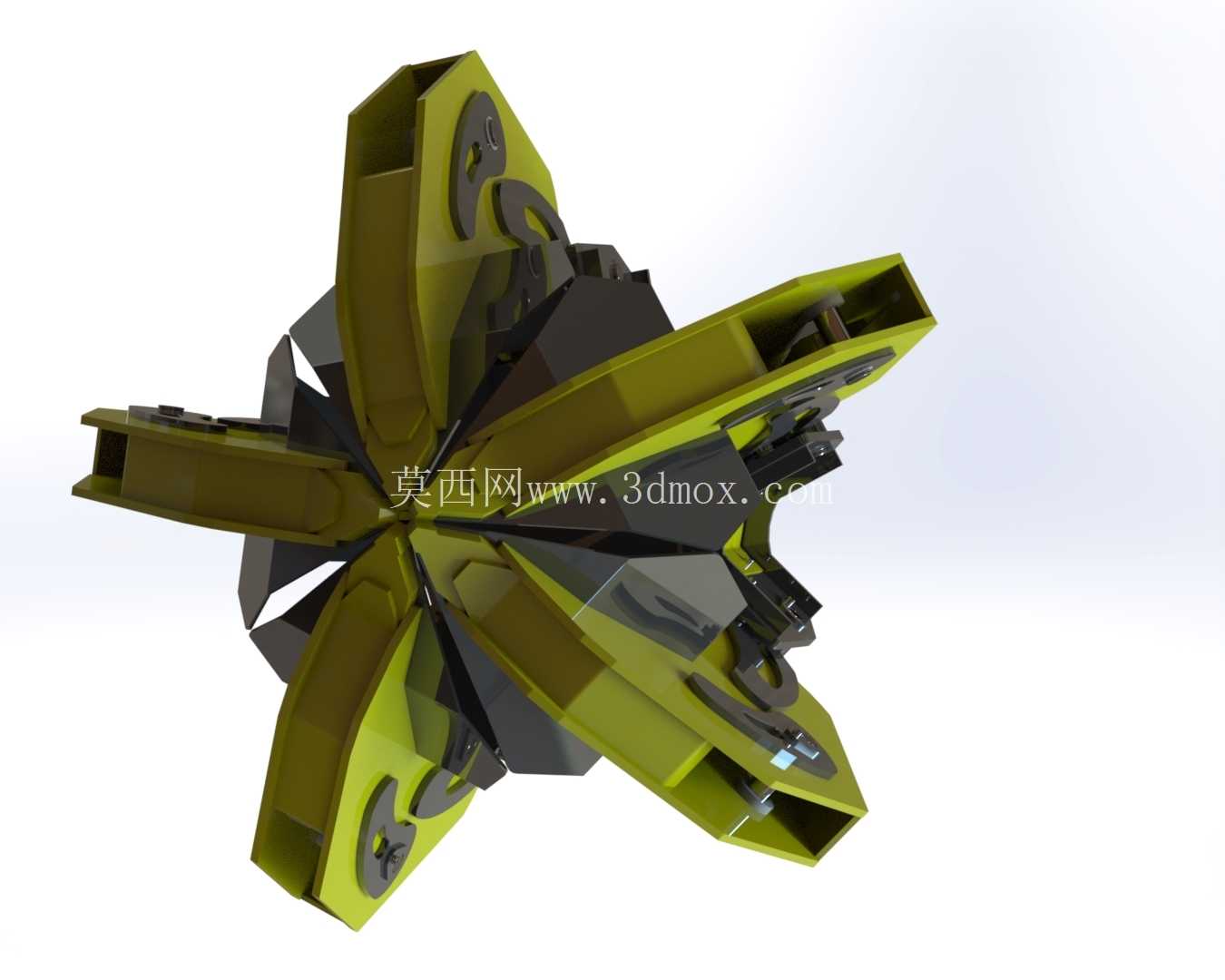

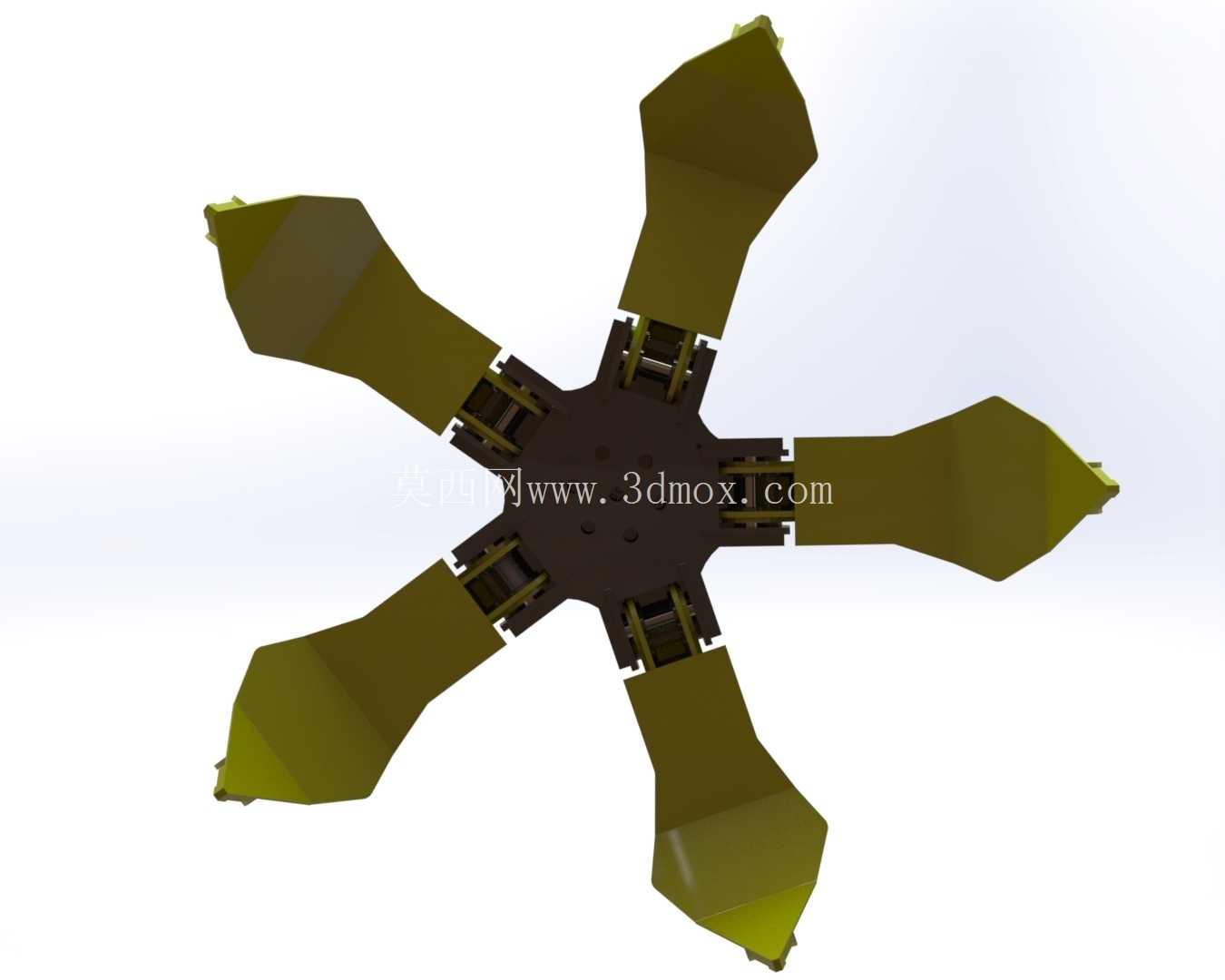

　　抓瓣的曲面轮廓经过多轮迭代优化，收拢状态下相邻瓣片的贴合间隙控制在5mm以内，针对轻薄废钢易卡入缝隙的问题，瓣片边缘做了加厚耐磨堆焊层的预留设计，建模时已经预留出堆焊后的尺寸余量，实际生产中堆焊耐磨层后不会出现瓣片干涉无法完全闭合的问题。驱动单元采用中心对称布置的油缸传动，五个油缸沿中心轴线均匀分布，每个油缸对应驱动一片抓瓣，油路采用并联同步设计，建模时已经预留出中心回转接头的安装空间，可支持抓具360度连续回转作业，适配不同角度的料堆抓取与卸料工位对位需求。

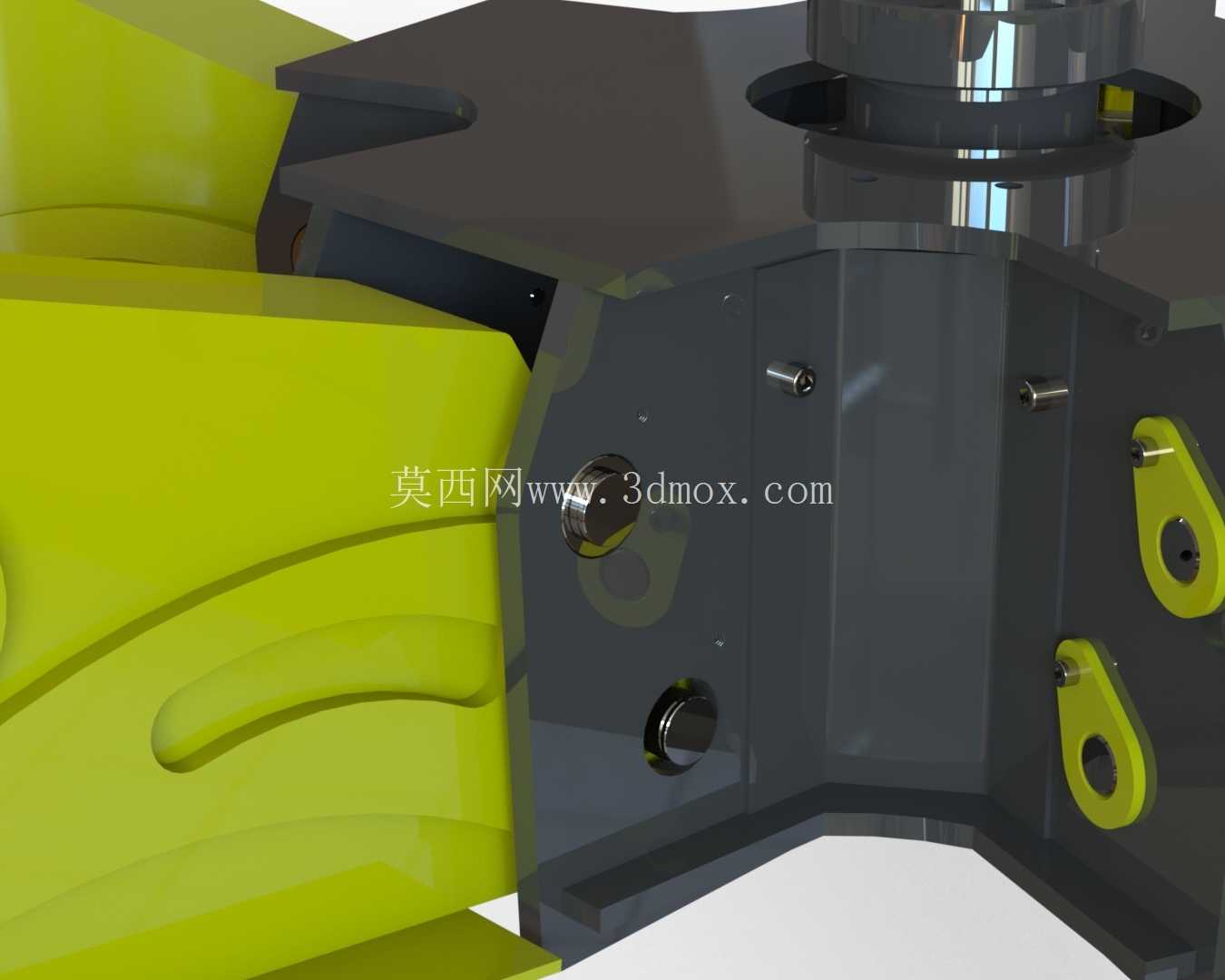

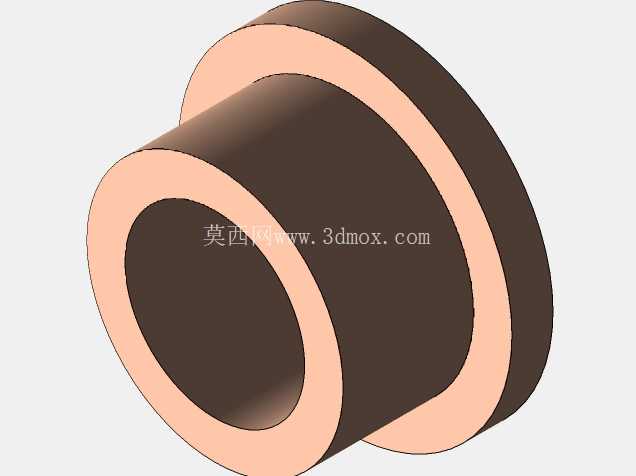

　　抓瓣的铰接销轴采用台阶式定位结构，每个铰接点都设计了独立的润滑脂注油通道，日常维护时无需拆解结构即可完成所有铰接点的润滑作业，销轴端部设置了防尘密封圈安装槽，可阻挡废钢碎屑、粉尘进入铰接摩擦副，延长铰接部件的更换周期。从受力传递路径来看，抓取物料时的载荷通过抓瓣根部的铰接座直接传递到顶部的连接架，中心油缸座采用箱型焊接结构，受力均匀分布到整个上框架，避免局部应力集中造成的结构开裂，建模时对最大抓取载荷工况下的应力分布做了对应结构优化，高应力区域的板材厚度比非受力区域加厚40%，在保证整体结构强度的前提下控制整体自重，避免过多占用起重设备的载荷余量。

　　瓣片的爪尖部分做了分体式设计，磨损后可单独更换爪尖配件，无需整体更换抓瓣，降低后期使用的维护成本，爪尖的切入角度经过优化，抓取堆叠密实的废钢料堆时能够顺利插入料层，不会出现爪尖打滑无法深入料堆的问题。安装边界方面，抓具完全张开状态下的最大外径适配常见的废钢料斗、运输车厢的进料口尺寸，收拢状态下的外形尺寸可满足常规车间通道、厂区门洞的通行要求，顶部铰接点的中心高度在完全收拢状态下的尺寸可匹配大多数起重设备的最小起升高度限制，不会出现抓具收拢后无法起升越过料堆边缘的问题。整体结构的管线全部布置在框架内部的走线槽内，外部没有裸露的液压管路，避免作业过程中废钢刮碰造成油管破损漏油的问题，液压管路的接头全部采用标准法兰连接，密封件选用耐油耐磨的橡胶材质，可适应废钢场站户外露天作业的复杂环境。
