无线充电用环形感应线圈结构设计

　　在消费电子无线充电、小功率非接触供电场景中，感应线圈是实现电磁能量耦合的核心执行部件，本次设计的环形感应线圈，主要面向桌面无线充电底座、小型穿戴设备非接触供电模组的结构适配需求，可直接嵌入对应设备的壳体内部，完成发射端的磁场构建工作。从实际工程落地的角度看，这类线圈的设计首先要匹配目标充电区域的磁场覆盖范围，环形结构的优势在于可以在中心区域形成相对均匀的交变磁场，避免传统矩形线圈边角位置磁场强度骤降导致的充电效率波动，当接收端线圈在环形覆盖范围内小幅偏移时，耦合系数的波动幅度可以控制在15%以内，满足日常使用中设备放置位置存在偏差的实际工况。

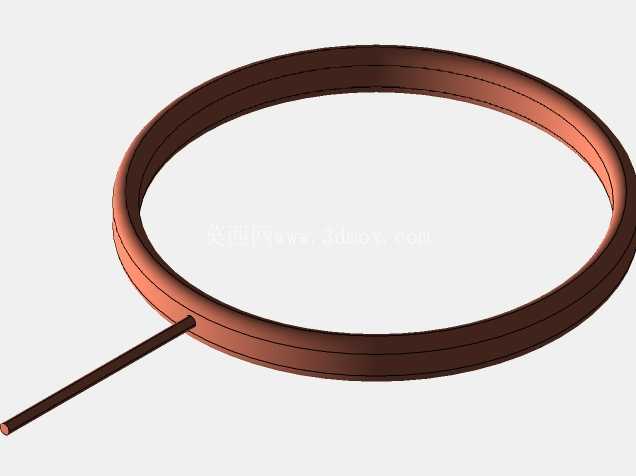

　　设计过程中优先考虑了线圈的安装边界约束，整体采用扁平式环形绕制结构，线圈本体的轴向厚度控制在较小范围，出线端采用单根直出引线结构，引线从线圈环体的切线方向延伸而出，避免引线弯折后占用环体径向的安装空间，在嵌入壳体安装时，仅需要在壳体对应位置预留环形沉槽与引线走线槽即可，不需要额外设计复杂的固定卡扣结构，线圈本体可通过背胶或者壳体压合的方式完成固定，适配多数注塑壳体的装配工艺。

　　从功能特性上看，该线圈的绕组采用多匝并绕的结构逻辑，环体的截面为规整的矩形，绕制过程中每匝导线紧密排列，既可以保证绕组的有效导电截面积满足额定电流下的载流需求，也能避免绕制松散导致的整体外形尺寸超差，引线与环体绕组的连接位置做了平滑过渡处理，没有突兀的凸起结构，在装配过程中不会出现引线根部被壳体棱边刮蹭导致绝缘层破损的问题。在实际应用场景中，这类线圈除了消费电子无线充电场景外，也可适配小功率工业传感器的非接触供电、门禁系统的射频感应单元等场景，设计时预留了足够的参数调整余量，结构工程师可以根据实际的工作频率、传输功率需求，在不改变整体安装边界的前提下，调整绕组的匝数、导线线径，不需要重新设计壳体的安装沉槽结构，大幅缩短衍生产品的开发周期。

　　考虑到批量生产的工艺可行性，线圈的绕制路径完全适配常规自动绕线机的走线路径，不需要定制特殊的绕制夹具，绕制完成后仅需要通过浸漆或者包覆绝缘胶带的方式完成绕组定型，生产过程的良率可以稳定控制在较高水平。出线端的引线长度可以根据实际设备内部的电路板安装位置灵活裁切，不需要额外增加转接接线结构，减少装配环节的零件数量，降低整体物料成本。在结构强度方面，环形绕组的整体刚性满足日常装配与使用需求，正常按压、装配压合过程中不会出现绕组变形、匝间错位的问题，避免因结构变形导致的磁场分布偏移，保证能量传输效率的一致性。设计时也规避了传统感应线圈常见的出线端受力易断裂的问题，引线与环体连接位置的绕组做了局部加固处理，即使装配过程中引线受到一定的拉扯力，也不会出现引线与绕组脱开的故障。
