CR4-X桌面监听音箱三维结构设计

这款CR4-X桌面监听音箱的三维结构设计，核心围绕近场音频监听场景的实际使用需求展开，区别于普通民用多媒体音箱，其结构设计优先服务于音频回放的准确性与桌面部署的适配性。从应用场景来看，这类设备主要覆盖个人音乐工作室近场监听、小型播客录制工位音频回放、桌面影音创作内容校验等场景，安装边界以常规桌面工位为核心，单箱体宽度控制在150mm区间，深度适配常规250mm深度的电脑桌置物空间，高度不超过200mm，放置时不会遮挡常规尺寸显示器的下沿视野，箱体底部预留3mm高度的防滑脚垫安装位，避免桌面共振带来的低频染色问题。

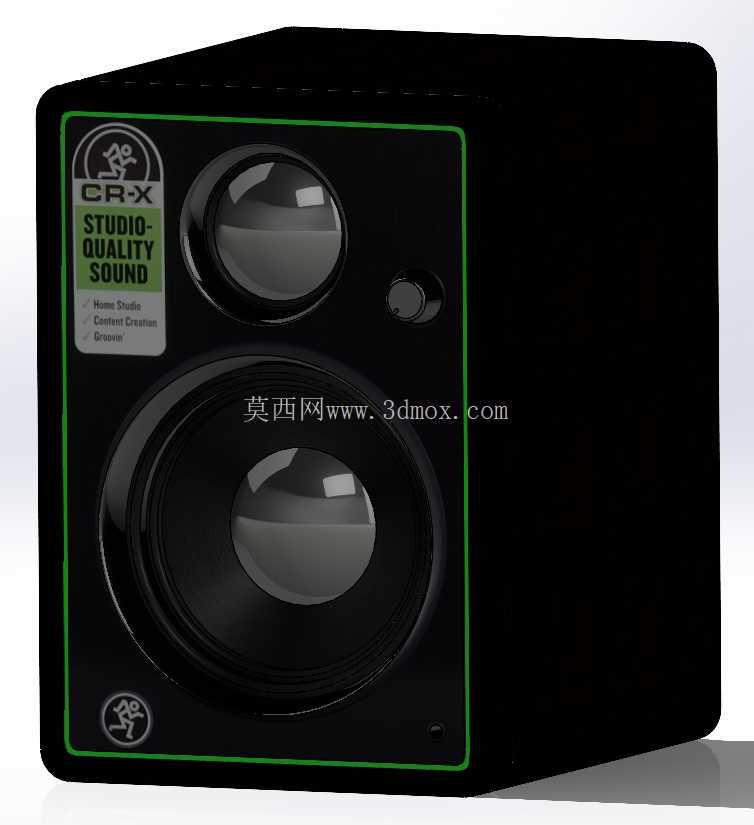

从功能特性层面拆解，该箱体采用一体化密闭式声学腔体设计，区别于倒相式结构的低频增益取向，密闭腔体的设计思路是为了减少低频驻波对近场监听的干扰，让中频段的人声、乐器基音回放更趋平直。正面布局上，上方布置1英寸丝膜球顶高音单元，负责2kHz以上高频段的回放，单元外圈做了内凹的导波结构，优化高频的离轴响应，保证监听者在桌面左右偏移30度的正常工作范围内，高频听感不会出现明显衰减；下方布置4英寸复合纸盆低音单元，负责2kHz以下全频段回放，单元安装位做了下沉5mm的沉台设计，保证单元安装后正面与箱体面板齐平，减少声波衍射。高音单元旁布置的小型凹陷结构是电源与音量调节一体化旋钮的安装位，旋钮突出面板高度不超过8mm，避免日常清理桌面时误触。

设计思路上，该模型采用单实体一体化建模逻辑，没有拆分独立的零部件装配结构，这种处理方式主要适配场景展示、工位布局模拟类的建模需求，不需要做内部声学结构的仿真计算时，一体化模型可以大幅降低场景装配的复杂度，减少模型面数，提升大场景下的运行流畅度。箱体正面边缘做了R3的圆角过渡，避免直角边缘的声波衍射干扰，正面面板四周预留1.5mm宽度的装饰条安装槽，可以嵌入不同配色的装饰边条适配不同桌面风格，箱体外壳采用高光注塑工艺的壁厚设计，整体壁厚均匀控制在2.5mm，筋位布局遵循注塑件的均匀壁厚原则，避免出现缩痕影响外观质感。

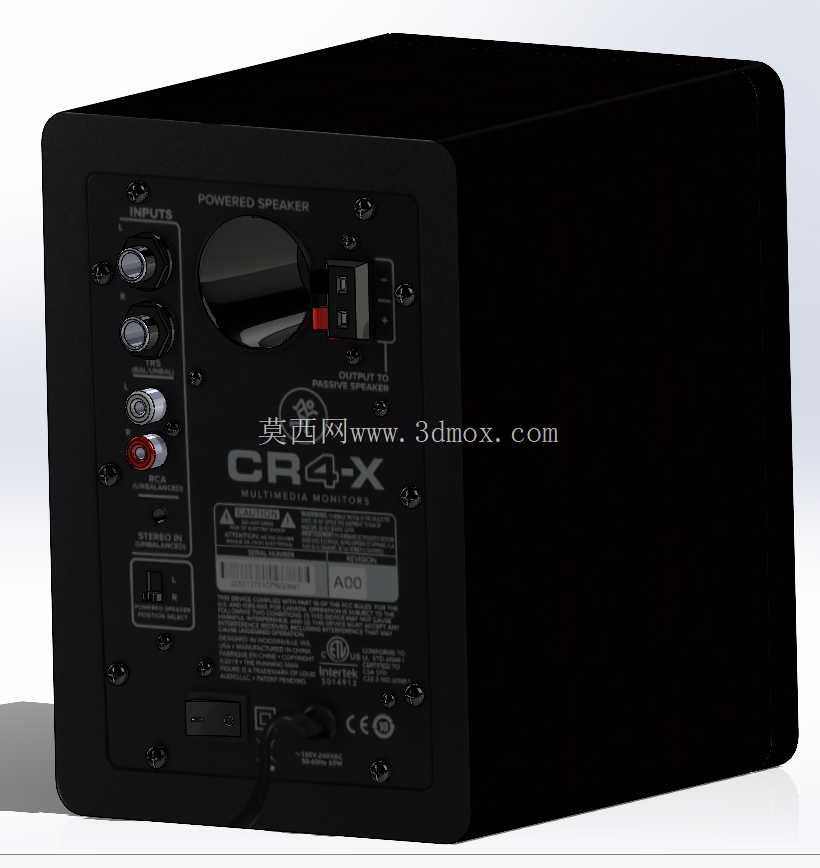

从安装适配的角度来看，箱体背部预留标准的壁挂孔位，支持VESA 75标准的壁挂支架安装，除了桌面放置外，也可以固定在墙面支架或者桌面悬臂支架上，满足不同工位的空间布置需求。接线端口布置在箱体背部下方，预留音频输入、电源输入的接口安装空间，接口位置距离箱体底部20mm，保证桌面放置时接线不会被箱体挤压，线材弯折半径符合常规音频线的最小弯折要求，避免长期使用出现线材内部断裂的问题。箱体内部的腔体做了不等容的分隔设计思路，高音单元背后预留独立的小腔体，减少低音单元工作时的气流对高音单元的干扰，虽然该模型为一体化展示模型，但建模时已经预留了内部腔体的结构轮廓，后续如果需要做详细的结构拆分，可以直接基于现有轮廓拆分出独立的腔体隔板、单元固定座等零部件，不需要重新构建基础外形。

在细节处理上，正面的品牌标识区域做了下沉0.3mm的沉台，用于粘贴品牌标识铭牌，铭牌位置位于高音单元左侧，高度与高音单元中心齐平，不会干扰单元的声波扩散。箱体底部的四个脚垫安装位做了定位凸点，脚垫安装后不会出现移位，每个脚垫的接触面积为100平方毫米，保证箱体放置的稳定性，即使在音量较大、低音单元振幅较强的情况下，箱体也不会在光滑桌面上出现位移。整体外形的棱线处理遵循简洁的工业设计风格，没有多余的装饰结构，所有外露的结构都服务于声学性能或者使用功能，没有为了外观做冗余的造型凸起，既控制了生产时的注塑成本，也减少了多余结构带来的声波反射问题，完全匹配近场监听设备的功能定位。
