卡鲁尔6497腕表表壳精密结构设计

　　日常做腕表结构设计时，表壳作为承载机芯、连接表带、密封防护的核心结构件，其设计精度直接决定整表的装配可靠性、佩戴舒适度与防水性能，本次针对适配6497机芯的腕表表壳结构，从实际装配场景出发做了全参数化的结构建模。先从实际应用场景来看，这类适配大尺寸手动上链机芯的腕表表壳，多用于复古风格正装腕表、户外休闲腕表的装配，既要满足机芯装入后的同轴度要求，也要兼顾日常佩戴时的抗冲击、防汗液腐蚀需求，同时还要为表镜、底盖、表冠、生耳等周边配件预留精准的安装位。

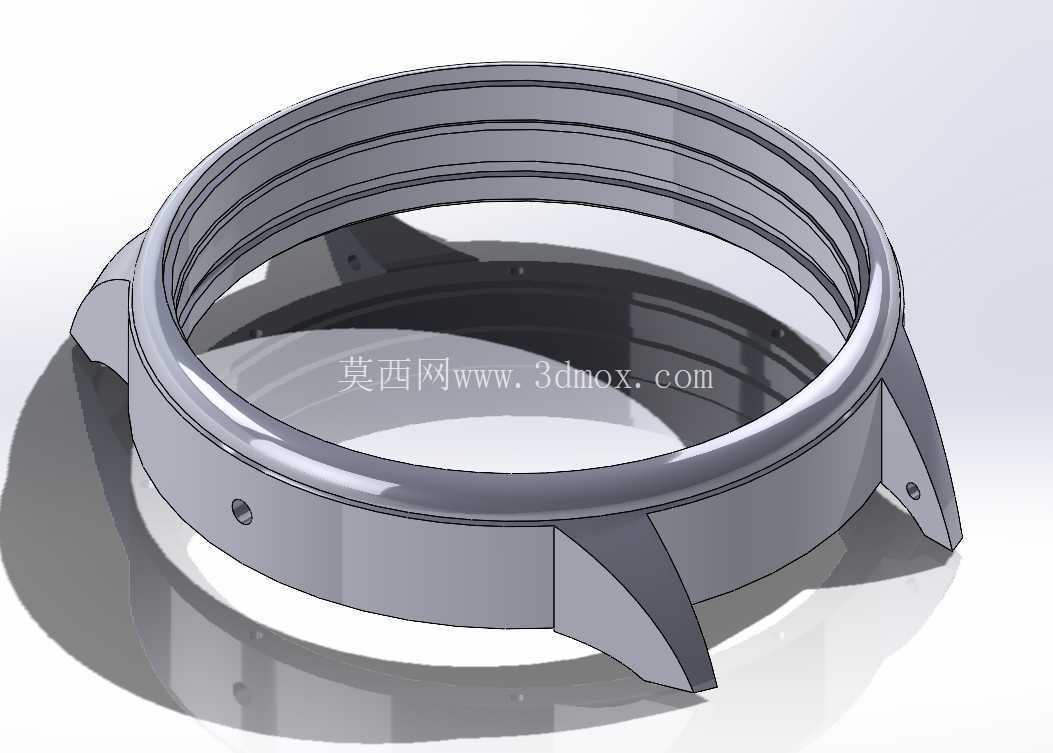

　　从结构功能特性来看，整个表壳采用一体式环形中壳设计，主体承载环做了多层阶梯内槽，最上层阶梯为表镜安装位，预留了0.15mm的密封胶圈安装槽，槽壁做了R0.2的圆角处理，避免胶圈装配时被切边导致密封失效；中层内槽为机芯承载位，内径尺寸严格匹配6497机芯的主夹板外径，单边预留0.08mm的装配间隙，既方便机芯装入时的对位调整，也不会因为间隙过大导致机芯佩戴时出现晃动；下层内槽为底盖安装位，采用旋入式结构设计，内圈做了连续的梯形螺纹，螺纹公差控制在6H级，保证底盖旋入后的同轴度与密封性能。

　　表壳两侧的生耳位做了一体化延伸结构，没有采用焊接生耳管的设计，直接在壳身延伸出的表耳上加工生耳孔，孔位同轴度控制在0.03mm以内，生耳孔中心距严格按照通用20mm表带宽度设计，表耳的弧度做了人体工学优化，从壳身向外延伸时做了12度的向下弯折，贴合手腕佩戴时的弧度，避免佩戴时表耳硌手。壳身侧面预留了表冠安装孔，孔位中心与机芯的上链柄轴中心完全同轴，孔内同样预留了密封胶圈槽，保证表冠装入后的防水性能，壳身侧面的定位小孔为机芯固定桩位，装入机芯后可通过螺丝从壳侧顶住机芯主夹板，避免机芯在壳内出现转动。设计思路上，整个建模过程完全遵循自顶向下的设计逻辑，先确定机芯的安装基准面，以机芯主夹板的上平面为整个表壳的设计基准，所有内槽的深度、外圆的台阶高度都以该基准为参照做尺寸标注，避免基准转换带来的累积误差；外圆部分做了三段式弧度设计，上沿做了高光倒角，倒角宽度0.3mm，既提升外观质感，也避免日常佩戴时锐边划伤皮肤；壳身中段做了微弧收腰设计，相比直筒式表壳更具层次感，下沿与底盖衔接处做了0.2mm的退刀槽，方便底盖装配时的对位。安装边界方面，整个表壳的最大外径为42mm，不含表冠的横向尺寸适配常规表壳尺寸要求，表耳的纵向总长度为48mm，适配多数成年人的手腕佩戴尺寸，壳身总厚度为10.8mm，装入6497机芯、表镜与底盖后整表厚度控制在12mm以内，属于偏轻薄的大表径设计；生耳孔的直径为1.8mm，适配通用直径1.5mm的弹簧生耳，不需要定制专用生耳，降低后续配件的采购成本；所有密封槽的尺寸都适配通用线径0.8mm的丁腈橡胶胶圈，不需要开模定制专用密封件。

　　建模过程中对所有装配接触面都做了公差分析，比如表镜与壳身的配合采用H7/h6的间隙配合，胶圈的压缩量控制在25%-30%之间，既保证密封性能，也不会因为压缩量过大导致表镜装配时出现应力开裂；螺纹配合部分做了摩擦系数验算，保证日常佩戴时底盖不会因为手臂晃动出现松动，同时也方便后续保养时的拆卸。另外，表耳的受力部分做了壁厚加强设计，最薄处壁厚不低于1.2mm，通过有限元验算，在100N的侧向拉力作用下，表耳的形变量不超过0.02mm，不会出现生耳孔变形导致表带脱落的问题；壳身的内壁所有转角都做了R0.3以上的圆角处理，避免加工时出现应力集中，同时也方便后续抛光工序的作业，不会出现抛光死角。
