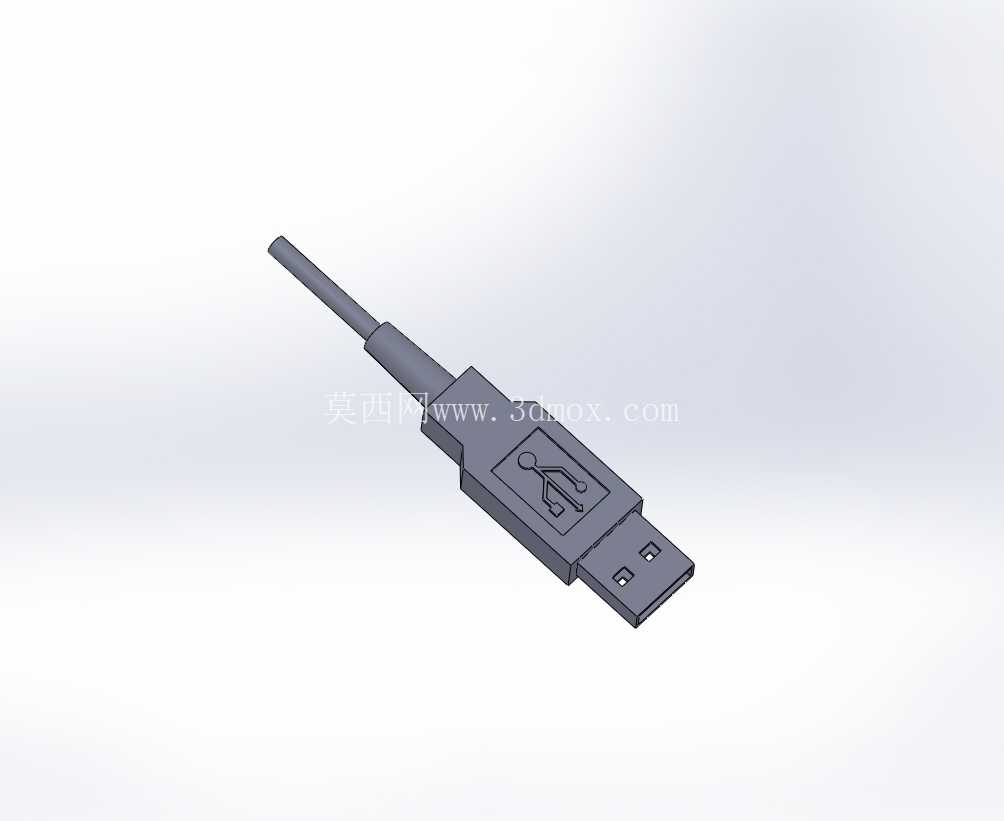

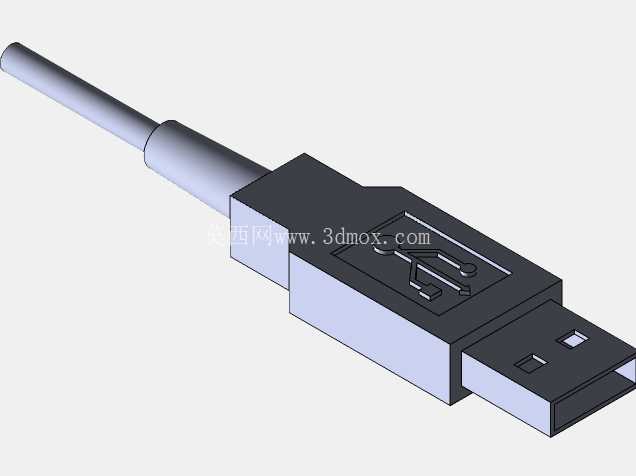

带线USB公头接口三维结构设计

　　从结构拆分来看，整个部件分为金属屏蔽外壳、内部绝缘胶芯、接触弹片、尾部线缆应力缓冲段这几个核心部分，建模时先从内部胶芯的定位基准开始搭建，因为接触弹片的排布间距、弹片伸出长度直接决定信号传输的稳定性，四个接触片分别对应电源正、数据负、数据正、电源地，相邻弹片之间的绝缘间隙要满足安规要求，避免高压差下出现爬电风险。金属屏蔽壳的设计除了包裹内部胶芯提供结构防护之外，两侧的弹性卡扣结构是建模时需要重点关注的细节，卡扣的凸起高度、倾斜角度直接决定插拔时的阻尼手感，卡扣根部做了微小的圆角过渡，避免多次插拔后出现应力断裂，屏蔽壳尾部的压接爪结构要和线缆外护套的尺寸匹配，压接后既能提供足够的拉脱力，又不会压伤内部的芯线绝缘层。日常电子设备互联场景里，USB公头是出现频率极高的连接部件，不管是外设与主机的通讯、小型数码设备的充电，还是工业现场手持终端与上位机的数据交互，都离不开这类标准化接插件的支撑。做这个结构设计的时候，首先要锚定通用USB Type-A公头的通用安装边界，金属屏蔽壳的外围尺寸严格贴合通用母座的插接公差范围，避免出现插接过松导致接触不良、或是过紧造成母座弹片过度形变的问题。

　　尾部的应力缓冲段也就是常说的线档部分，采用渐变直径的锥台结构，靠近接头本体的位置直径更大、材质硬度更高，往线缆方向逐渐过渡到更软的形变区间，这样线缆在受到弯折外力的时候，应力会分散在整个缓冲段上，不会集中在接头与线缆的连接位置，大幅提升反复弯折后的使用寿命。建模过程中特意对几何外形做了等比例缩放处理，方便在装配场景里快速调用，不会因为模型细节过多占用过多装配资源，但核心的配合尺寸、插接边界都严格保留了实际产品的公差要求，不管是用来做数码产品的整机装配干涉检查，还是做接插件相关的结构教学演示，都能直接适配使用场景。

　　实际应用中这类接头的使用场景跨度很大，消费电子领域的U盘、鼠标、键盘、移动硬盘都会用到，工业领域的调试线缆、数据采集线也大量采用这类成熟接口，所以建模时没有做特殊的异形修改，完全遵循通用接口的标准外形，确保在不同的装配环境下都能匹配对应的母座模型。考虑到渲染展示的需求，模型的外观面做了合理的分色处理，金属屏蔽壳的哑光金属质感、绝缘胶芯的深灰色塑料质感、线档部分的软胶质感都做了区分，不需要额外调整材质就能直接用于产品展示、装配动画制作等场景。在结构细节上，胶芯前端的两个定位凸台也做了还原，这两个凸台在插接时会先进入母座的导向槽，避免插接过偏导致内部弹片被顶弯，金属壳表面的USB标识凹槽也按照标准位置做了刻画，还原真实产品的外观细节。

　　整个模型的几何结构没有做过度的简化，也没有冗余的细碎特征，在保证结构完整性的前提下控制了模型的体量，不管是做结构设计的参考，还是用来做场景搭建的配件，都能满足使用需求。做这类通用接插件的三维模型，最核心的不是做多么花哨的外观，而是把配合关系、安装边界、关键功能结构做准确，毕竟这类部件在整个产品结构里属于交互频率最高的零件之一，任何尺寸上的偏差，都可能导致实际生产出来的产品出现插接故障，所以建模时每一个配合面的尺寸都对照通用接口的规范做了核对，确保和实际量产产品的结构逻辑一致。
