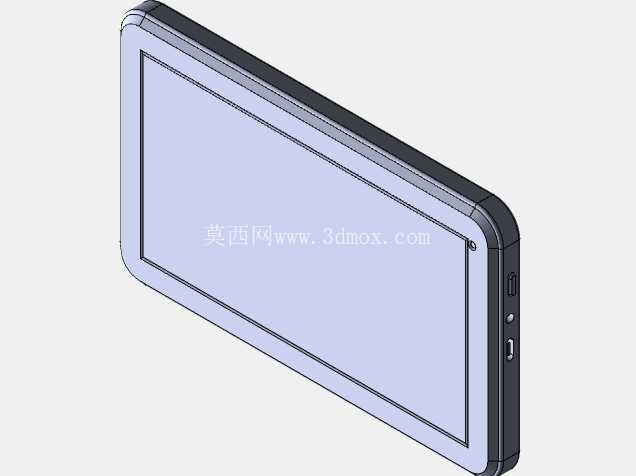

7寸平板电脑外观结构三维数模

该三维数模还原了7寸规格平板电脑的完整外部结构，可直接用于配套外设的开发验证工作。从实际工程应用场景来看，这类平板模型的核心使用方向集中在保护套开模前的结构匹配、桌面支架的夹持尺寸校核、车载固定座的限位结构设计，以及工业手持终端的改装外壳适配环节，不少做消费电子配件的厂商在前期打样阶段，都会先用这类精准的外观数模做干涉检查，避免开模后出现尺寸偏差导致的装配问题。

数模完整还原了平板的侧边按键布局，包括电源按键、音量调节按键的凸起高度与按压行程预留空间，侧边接口的位置与开口尺寸也完全按照实际量产产品的公差范围做了还原，做皮套、硅胶保护壳的设计时，可以直接提取侧边轮廓做贴合面的偏移，不需要再反复测量实物的弧面过渡尺寸。屏幕区域的边框宽度、屏幕与中框的台阶差都做了精准还原，做钢化膜定位治具、屏幕贴合夹具的时候，可以直接调用数模上的基准面做定位参考，减少实物测绘的误差。

设计思路上完全遵循消费电子类产品的外观建模逻辑，中框的圆角过渡采用连续曲率的曲面构建，没有出现碎面、尖角的问题，背部的弧面收边完全贴合手持握持的人体工学弧度，在做防滑套的纹理设计时，可以直接在曲面上投影纹理曲线，不需要重新构建基础曲面。整机的厚度方向尺寸控制在常规7寸平板的通用厚度区间，侧边的按键凸台高度预留了保护套的壁厚空间，不会出现套上保护壳后按键被顶住无法按压的问题。

安装边界方面，数模预留了平板四个边角的防撞间隙空间，做防摔保护套的结构设计时，可以直接按照数模的边角轮廓做缓冲气囊的腔体设计，不需要额外调整偏移量。背部的摄像头开孔位置、扬声器开孔的阵列布局都做了1:1还原，做支架类产品的时候，可以避开这些开孔位置设计支撑脚，避免遮挡出声或者摄像头区域。接口位置的凹陷深度也做了还原，做扩展坞转接配件的时候，可以直接匹配接口周围的平面做贴合定位，保证转接插头的插入深度符合使用要求。

从结构设计从业者的使用角度来说，这个数模的曲面质量足够支撑大部分外设产品的开发需求，不需要再花时间重新修补基础曲面，提取出来的轮廓线可以直接导入到模具设计软件中做分型面参考，对于做小批量数码配件定制的团队来说，能省下不少实物测绘的时间成本，也能避免手工测量带来的尺寸累积误差，在做装配干涉检查的时候，直接把配件数模和这个平板数模做装配配合，就能快速检查出是否存在结构冲突，提前调整设计方案，减少打样迭代的次数。
