有线式双摇杆游戏手柄结构设计

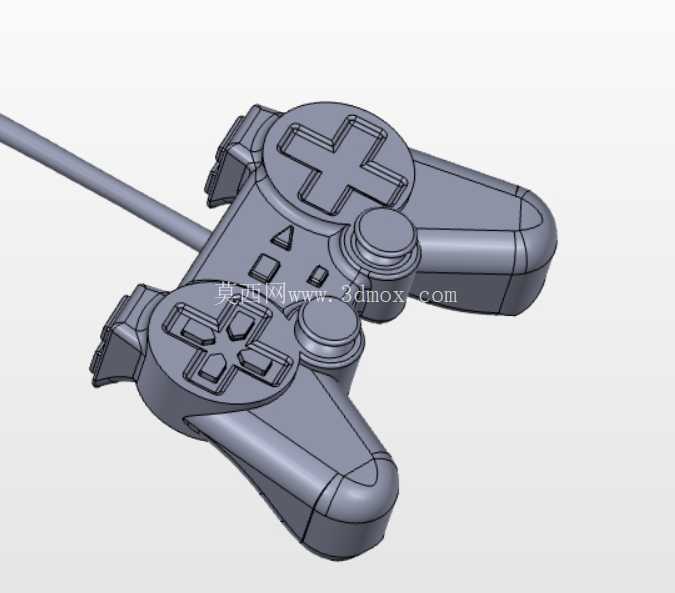

　　这款有线游戏手柄的结构设计，首先围绕长时间握持的人机工程需求展开，整体外壳采用左右对称的弧形收腰造型，握持区域的曲面弧度贴合成年用户手掌自然弯曲的形态，边缘做了均匀的R角过渡，避免长时间握持产生的硌手感。手柄前端延伸出的信号线缆从壳体上侧居中位置引出，出线位置做了防弯折的橡胶护套结构，能够承受日常使用中反复拉扯、弯折的受力，避免线缆内部线芯断裂。从功能布局来看，手柄上半区左侧设置十字方向按键，按键采用一体式十字结构，按键底部做了均匀的支撑筋位，按压行程控制在1.2-1.5mm区间，触发反馈清晰，不会出现卡滞、偏斜的问题；右侧布置四个功能动作按键，按键表面做了微凸的弧面设计，贴合指腹按压的接触形态，按键之间的间距保持在8mm以上，避免快速操作时出现误触。

　　两个模拟摇杆分别布置在十字键与功能按键的下方位置，摇杆帽表面做了防滑的内凹纹理，摇杆的倾斜角度范围设置为22度，能够满足不同游戏中精细方向控制的需求，摇杆底部设置了复位弹簧结构，松开后能够自动回归中位，中位偏差控制在0.1mm以内，保证操控精度。手柄中部区域设置了选择、启动两个功能按键，按键尺寸略小于动作按键，位置处于用户拇指自然伸展可触及的范围，不会干扰主要操作区域的使用。手柄左右两侧的肩部位置，各设置了两组肩键，上层肩键为轻触式按键，下层肩键为带线性行程的扳机结构，扳机按键的转动轴设置在手柄壳体内部，按压行程随按压力度线性变化，能够适配赛车、飞行类游戏中油门、刹车的线性控制需求，扳机表面做了防滑的纹理处理，手指搭放时不会打滑。

　　从结构装配的角度来看，整个手柄壳体采用上下壳扣合的结构，上下壳的分型面设置在手柄侧面的中线位置，扣合后缝隙均匀控制在0.1mm以内，内部设置了多组螺丝柱与卡扣结构，保证壳体装配后的连接强度，不会出现按压异响、壳体松动的问题。内部的电路板安装位设置了定位柱，能够精准固定PCB板的位置，按键对应的导电胶安装位设置了定位槽，避免导电胶移位导致的按键失灵问题。手柄的整体宽度控制在150mm左右，上下高度在110mm区间，握持部分的厚度在35mm左右，整体重量控制在180g上下，长时间握持不会产生明显的负重感。线缆长度预留了1.8m的常规使用长度，能够适配主机放置在桌面、电视柜等不同场景下的使用距离。

　　在实际应用场景中，这类手柄可适配家用游戏主机、PC端的各类游戏操作，相比键盘鼠标的操控方式，手柄的握持姿态更放松，按键布局更贴合手部的自然操作范围，在动作类、竞速类、体育类游戏中能够提供更流畅的操控体验。设计过程中针对按键的使用寿命做了结构优化，所有按键的按压寿命均按照百万次级别的触发标准设计，摇杆的电位器磨损量控制在长期使用后不会出现明显的漂移问题，壳体材料选用ABS工程塑料，表面做了细晒纹处理，既能够提升握持的摩擦力，也能够避免日常使用中留下明显的指纹与划痕。肩部按键的受力结构做了加强设计，按压力度控制在1.5-2N区间，既不会因为力度太轻导致误触，也不会因为力度过大造成长时间按压的手指疲劳。手柄底部没有设置额外的凸起结构，放置在桌面时能够保持平稳，不会出现晃动倾倒的问题。内部的走线槽做了圆滑的过渡处理，避免线缆被壳体锐边割破，线缆与电路板的连接位置设置了应力释放结构，拉扯线缆时力量不会直接作用在焊接点上，提升连接可靠性。
