双叉臂麦弗逊复合结构悬架承载支架

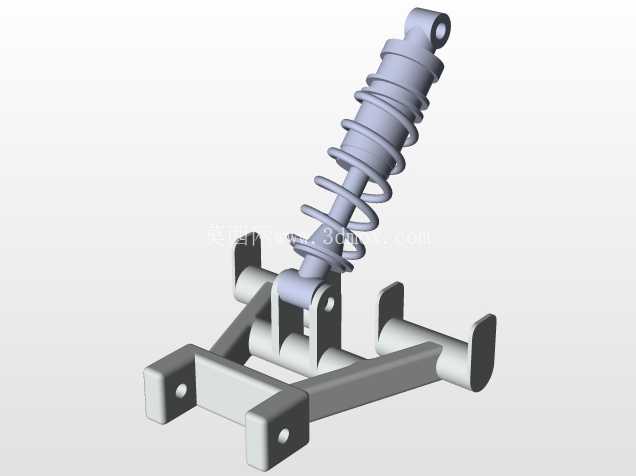

在乘用车底盘行走系统的开发流程中，悬架连接构件的结构合理性直接决定了整车操控极限与滤震表现，本次呈现的双叉臂与麦弗逊结构适配的悬架总成支架，是针对中小型运动取向车型开发的核心承载部件。从实际装车场景来看，该部件位于车轮轮舱内侧，上端连接车身减震塔座，侧方支臂分别对接上下控制臂、转向节拉杆以及减震器下端固定位，是整个前悬载荷传递的核心枢纽，日常行驶中需要承接路面传来的纵向冲击、转向时的横向侧倾力，以及制动过程中产生的前倾力矩，对结构强度与刚度匹配有着极高的要求。

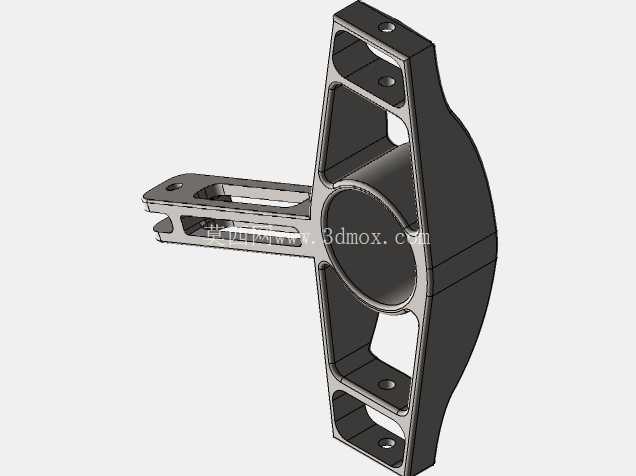

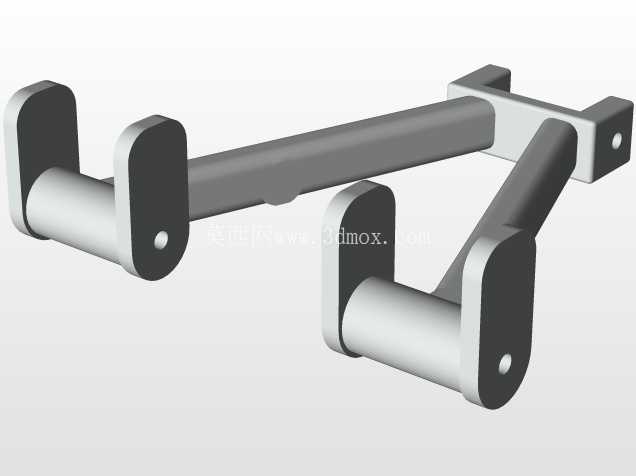

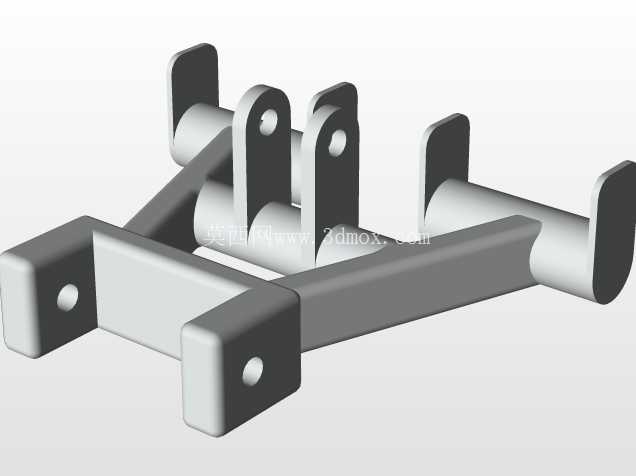

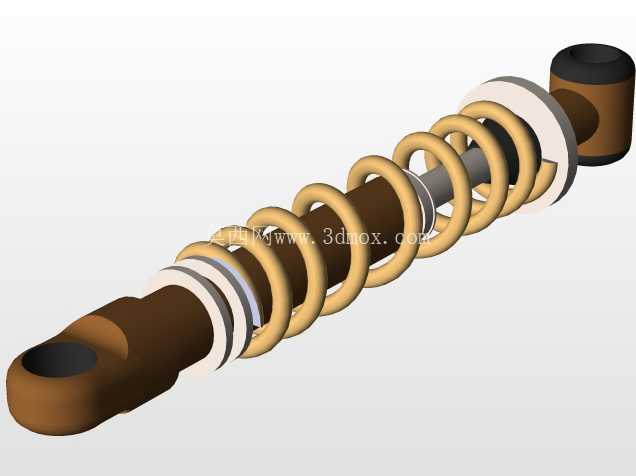

设计阶段首先围绕安装边界做了多轮校核，主体筒状结构内径匹配常规乘用车减震器筒身外径，预留的安装孔位间距完全对应主流A级车的轮舱安装点位，三个侧向伸出的支臂分别对应上叉臂固定点、下横臂连接点以及转向拉杆避让位，支臂上开设的长圆孔可以满足装配阶段的公差调整需求，避免制造累计误差导致的装配应力残留。结构减重方面没有采用简单的挖孔处理，而是在支臂与主体筒身的连接区域做了渐变式的加强筋过渡，筋位走向完全贴合应力传递路径，既通过镂空结构降低了非承载区域的材料冗余，又保证了高载荷区域的截面厚度足够，经CAE模拟验证，在极限侧倾工况下，该支架的最大形变位置出现在下支臂最外端，形变量控制在0.2mm以内，完全满足整车操稳性能的刚度要求。

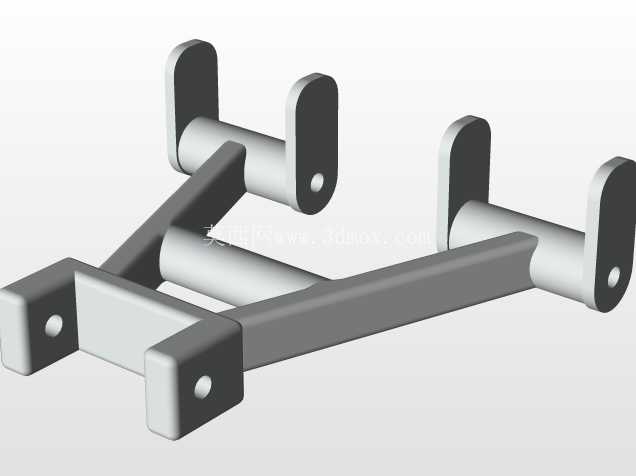

从实际使用维度考量，该支架的外形轮廓做了充分的运动包络校核，在车轮上下跳动达到最大行程、转向达到最大转角的工况下，支架本体与轮罩内衬、驱动半轴、刹车管路都保留了足够的安全间隙，不会出现运动干涉。主体安装面的平面度公差控制在0.05mm以内，保证与车身连接时的贴合度，避免长期使用后出现连接螺栓松动的问题。支臂上的固定孔位均做了沉台处理，螺栓安装后头部不会突出构件表面，既减少了空间占用，也避免了突出部位与周边部件发生剐蹭。不同于传统的铸铁悬架支架，该结构采用一体化的设计思路，将多个原本需要分体装配的连接支座整合为单一构件，减少了装配环节的连接点数量，也降低了多个连接点之间的公差累积对四轮定位参数的影响，后期车辆使用过程中，定位参数的保持性会比分体式结构更有优势。

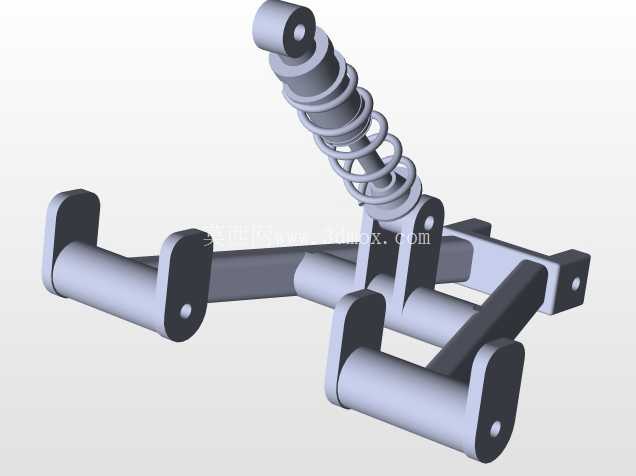

针对不同的动力布局车型，该支架的支臂长度还预留了调整余量，前驱车型可以通过调整下支臂的固定点位置，给半轴等速万向节留出足够的摆动空间，后驱车型则可以适配传动轴的周边避让需求。表面的圆弧过渡处理不仅是为了视觉上的流畅，更多是为了避免应力集中，所有的转角位置都做了R角过渡，在交变载荷长期作用下，不会出现应力集中导致的疲劳裂纹，有效提升部件的使用寿命。在整车调校阶段，该支架的刚度匹配也经过多轮迭代，既不会因为刚度过高导致路面冲击直接传递到车身，影响乘坐舒适性，也不会因为刚度过低导致悬架响应滞后，削弱转向的精准度，在操控性与舒适性之间找到了合适的平衡点。
