SOM-J防区外空射巡航导弹外观结构三维建模

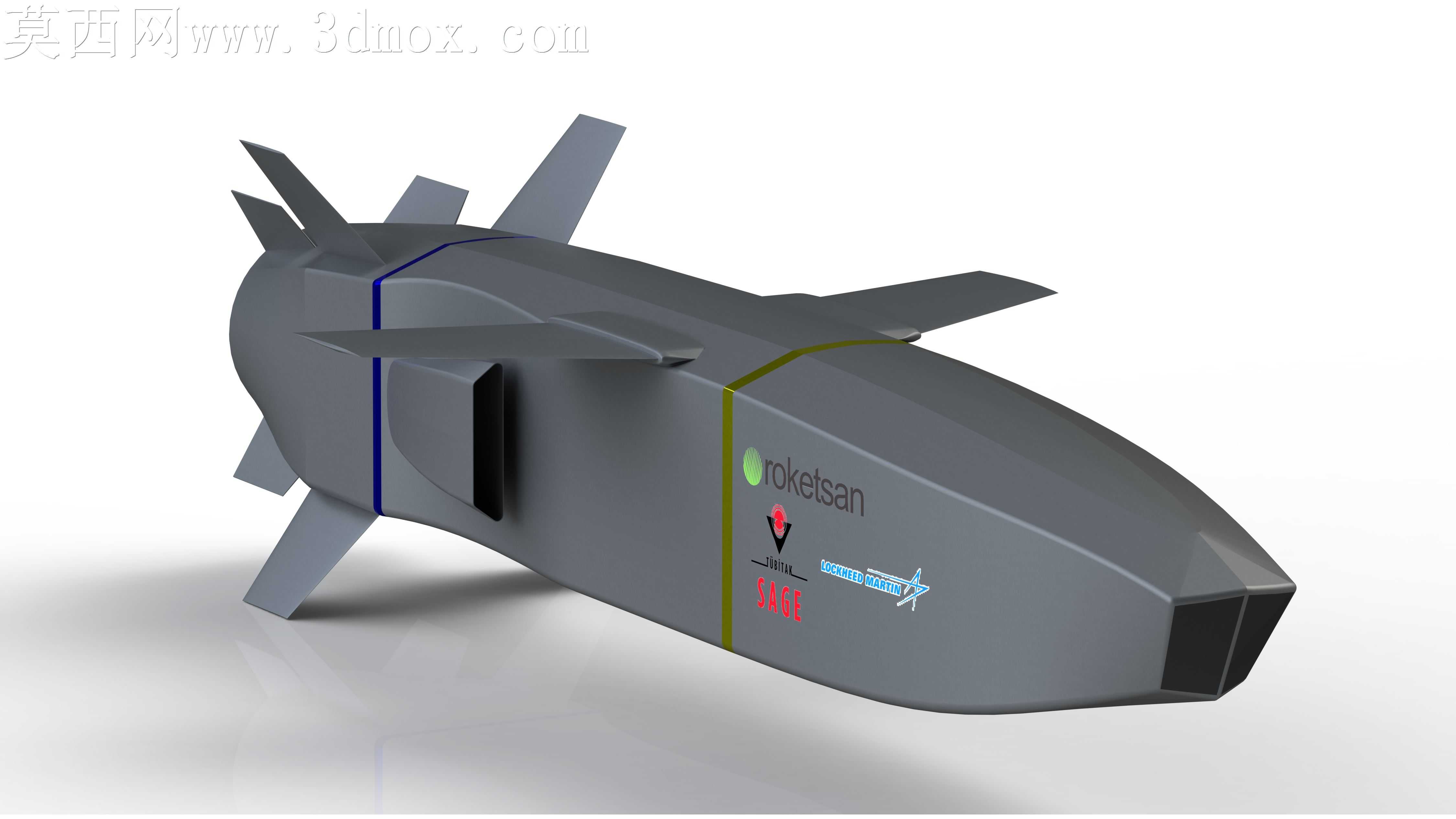

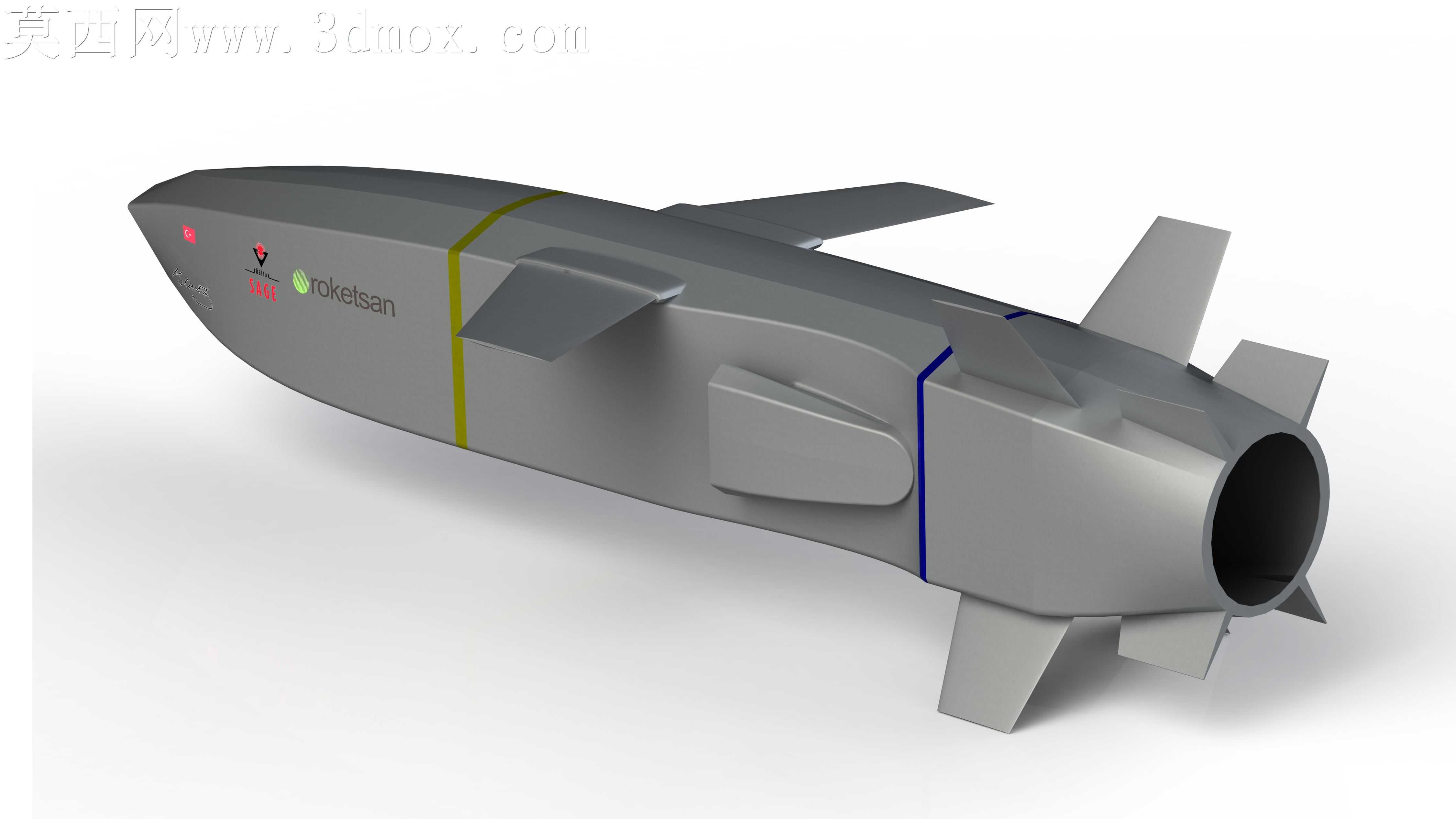

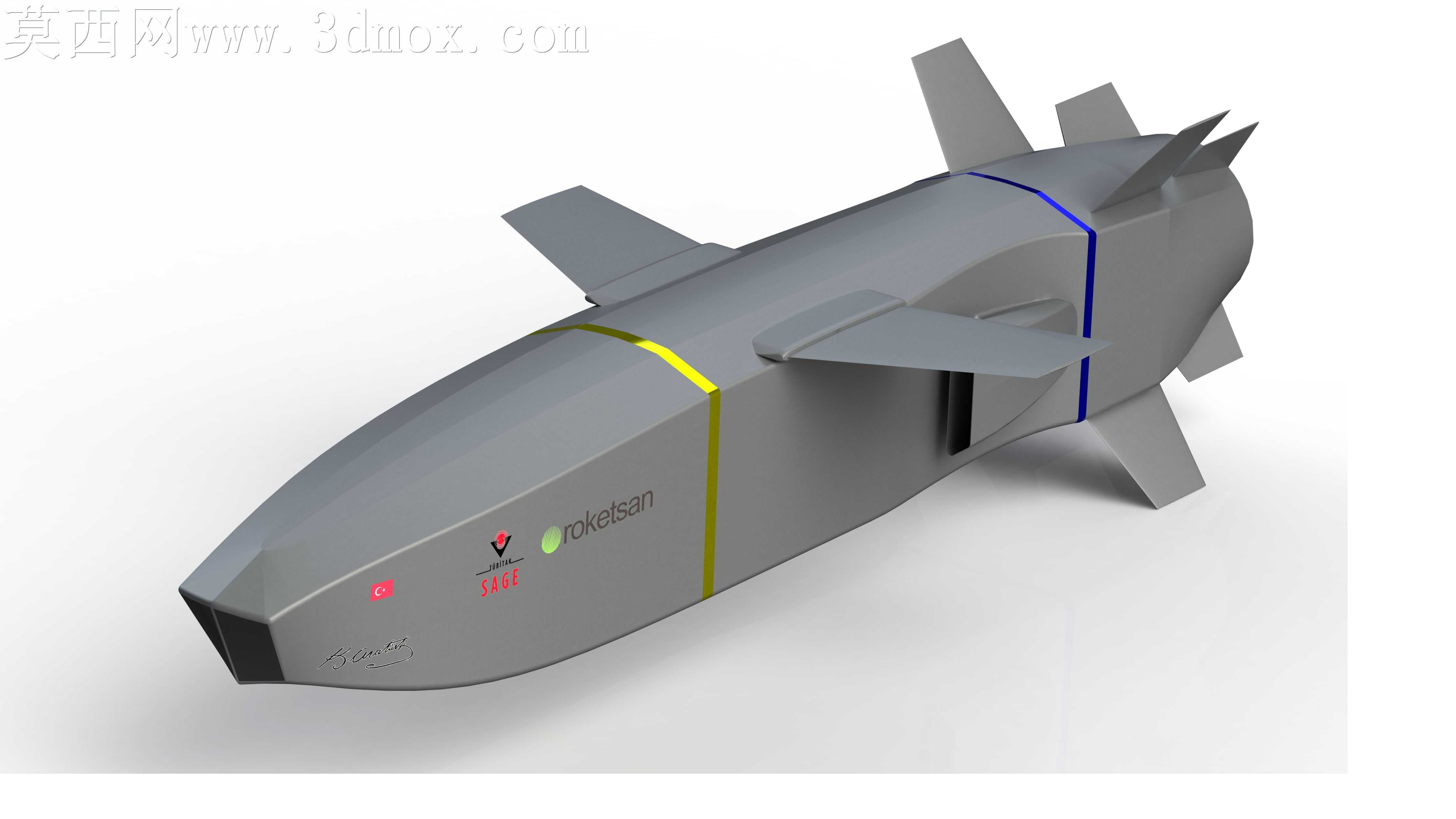

本作品为SOM-J防区外导弹的高精度三维建模成果，建模过程严格参考该型导弹的公开外形参数与结构特征，采用SolidWorks完成全参数化实体建模，整体模型比例协调，曲面过渡流畅，完整还原了该型导弹适配隐身战机内置弹舱的修形弹体设计。建模阶段首先以弹体纵向中轴线为基准搭建主骨架草图，依次绘制弹头多棱面隐身修形轮廓、中段圆柱形弹身截面、尾部收缩段型线，通过放样、曲面缝合、实体加厚命令生成弹体基础结构，精准还原了弹头倾斜切尖的低雷达反射截面设计特征，弹身表面的口盖轮廓、标识凹槽均通过拉伸切除命令实现，保证外观细节与实弹一致。弹翼与尾翼部分单独建模后完成装配约束，中部折叠弹翼还原了适配战机挂载的收放结构特征，尾部多片切尖稳定尾翼按照实际安装角度完成定位，翼面与弹身的连接过渡区域做了圆角处理，避免尖锐棱角带来的渲染失真。材质与渲染阶段，弹体主体采用哑光低饱和度军用灰色金属漆材质，调整材质粗糙度参数模拟机载弹药表面的吸波涂层质感，弹身的黄色、蓝色定位标识带采用高饱和度半光泽材质，弹体表面的厂商标识、型号字样通过贴图映射功能精准贴合在对应位置，还原实弹的标识细节。渲染环境采用柔和的无影摄影棚布光，通过多盏区域光从不同角度打亮弹体，突出弹身曲面的光影过渡，同时开启环境闭塞效果，强化弹翼与弹身连接位置、尾翼缝隙处的阴影层次，让整体模型的立体感更加突出。模型结构上完整还原了该型导弹的气动布局特征，包括弹头下方的光学导引头窗口、弹身侧面的进气口轮廓、尾部的舵面结构，所有零部件均按照实际装配关系完成配合，无几何错误与破面问题，可用于军事装备展示、气动布局演示、国防科普等场景，能够直观呈现这款专为第五代战斗机设计的防区外打击武器的外形特点与结构布局。
