M72摩托车项目齿轮箱及箱盖结构设计

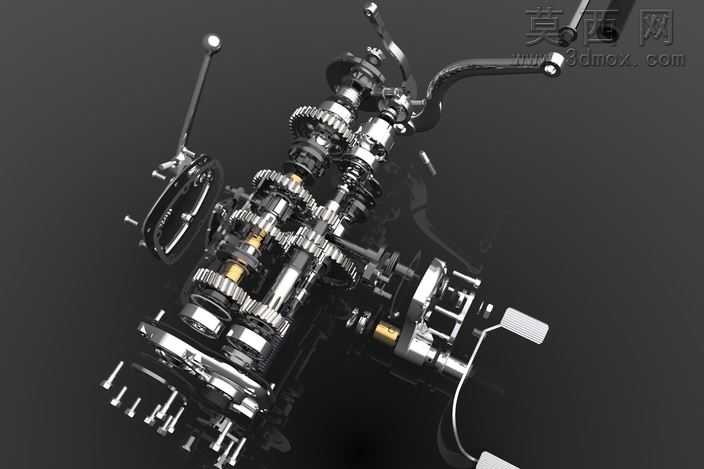

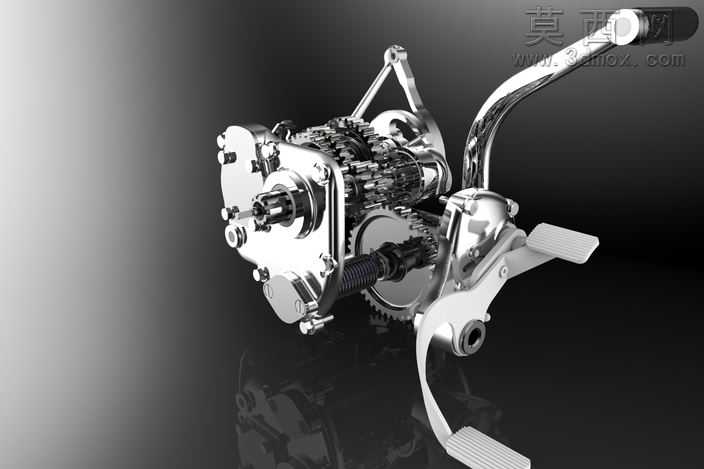

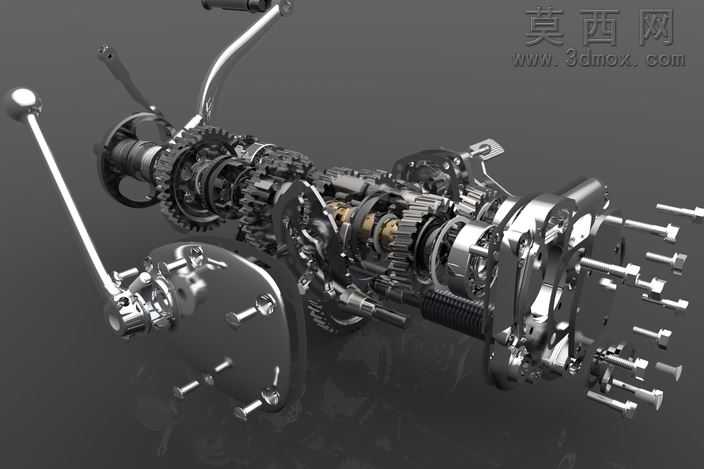

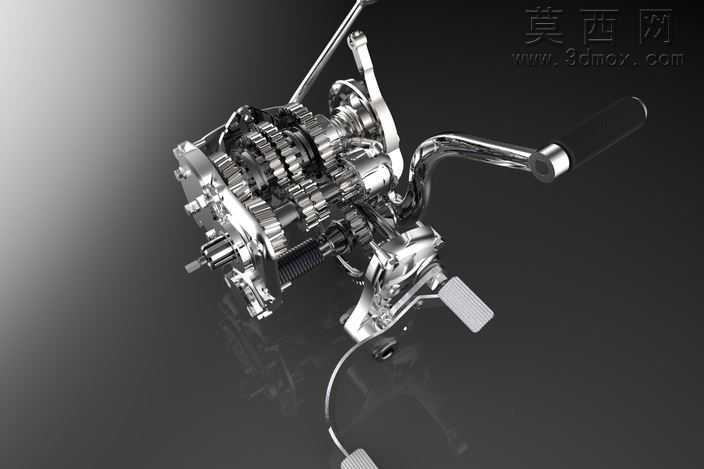

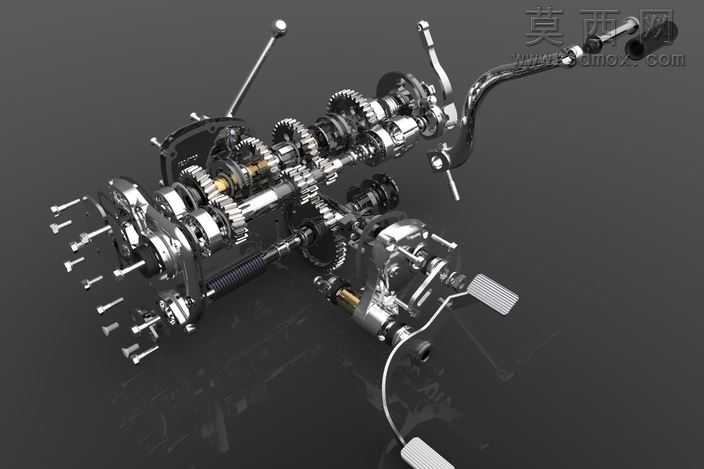

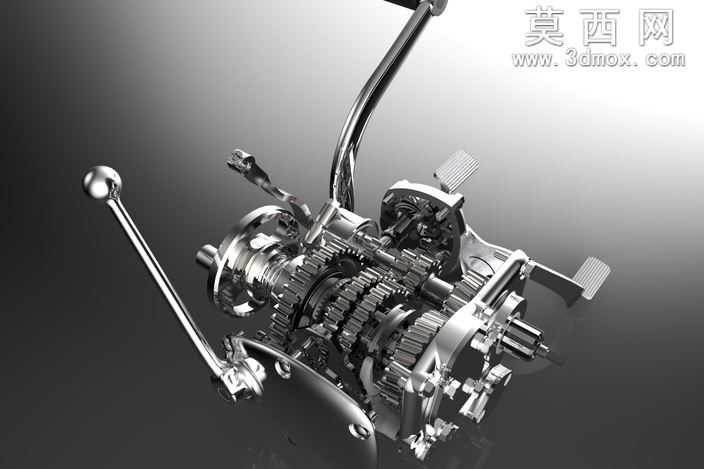

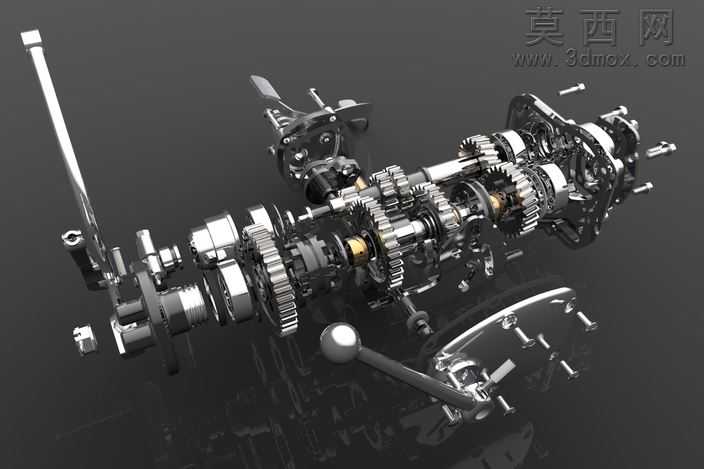

本次设计针对M72摩托车边车配套的齿轮箱部件与箱盖开展三维建模工作，整体建模过程严格遵循摩托车传动系统的实际装配逻辑，先完成齿轮箱内部核心传动构件的基准定位，以输入轴、输出轴的空间轴线为建模基准，依次搭建各档位传动齿轮、换挡拨叉、同步组件、操纵杆系的三维实体，每一个零件的建模都还原了真实构件的尺寸比例与装配公差，确保各齿轮副的啮合间隙、拨叉与齿轮环槽的配合间隙符合机械传动的设计规范。在材质与渲染表现上，针对不同构件的实际材质属性做了区分设置：传动齿轮采用高强度合金结构钢材质，渲染时还原了精磨齿面的金属光泽与热处理后的表面质感，齿轮端面的倒角、键槽、定位卡簧槽等细微结构都做了精细化建模，没有省略工艺细节；换挡操纵杆件采用镀铬钢材质感，还原了操纵手柄的防滑纹理、铰接部位的销轴与衬套结构；箱体与箱盖部分采用铸铝材质，还原了铸造表面的细微颗粒质感，同时对箱盖的安装螺栓孔、定位销孔、密封槽、油道开孔等结构做了完整复刻，确保箱盖与箱体的合箱面能够完全贴合，符合密封装配的要求。结构设计上完整还原了M72摩托车齿轮箱的变速传动逻辑，清晰呈现了各档位的动力传递路径，换挡操纵机构的摇臂、拉杆、定位钢球、复位弹簧等细小构件都没有遗漏，能够直观展示换挡动作的联动过程；箱盖的设计兼顾了密封防护与结构强度，加强筋的布置完全匹配实际铸件的受力需求，既保证了箱体内部传动构件的防护性能，也预留了注油孔、放油孔、观察孔等功能结构的位置。渲染阶段采用了深色渐变背景突出金属构件的质感，通过多角度布光展现齿轮啮合部位、操纵机构的细节层次，阴影与反射效果的调整让整个装配体呈现出真实的金属装配质感，能够清晰展示整个齿轮箱的装配关系与结构特点，完整呈现了这套适配边车的摩托车齿轮箱的设计细节，可用于传动结构研究、装配教学参考等场景。
