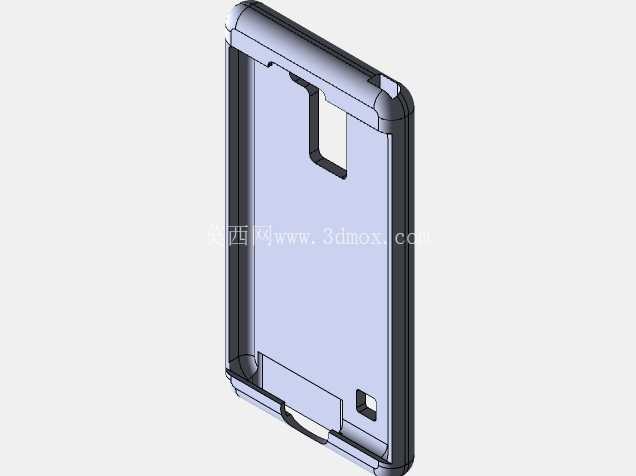

LG Stylo手机防护壳结构设计方案

　　这款手机防护壳的结构设计，核心围绕LG Stylo机型的日常防护需求展开，在做结构拆解之前，首先要明确这类配件的实际应用场景——日常手持使用时的边角磕碰、桌面放置时的后盖刮擦、口袋携带时的挤压形变，都是设计阶段需要优先覆盖的工况，而非单纯做外观包覆。从结构布局来看，壳体采用分体式边框加背板的组合逻辑，边框部分做了局部加厚处理，尤其是四个边角位置，预留了0.8mm的缓冲形变空间，当手机从1米左右高度以边角姿态跌落时，加厚的边框区域可以先于手机本体接触接触面，通过自身的微量形变吸收冲击能量，避免冲击力直接传递到手机中框。

　　背板部分做了精准的开孔避让，首先是后置摄像头的矩形开孔，开孔边缘做了0.3mm的凸起唇边，当手机背面平放在桌面时，唇边可以将摄像头模组抬离接触面0.5mm左右，避免镜头玻璃直接接触桌面产生划痕；除了主摄像头开孔，背板下方还预留了闪光灯与辅助传感器的小型方形开孔，开孔位置与手机本体的元器件位置完全对齐，不会出现遮挡闪光灯、影响传感器测距精度的问题。边框部分的开孔设计同样遵循实用优先的原则，底部预留了充电接口与扬声器的通槽，通槽边缘做了圆弧过渡，避免插拔充电线时刮伤线材表面；侧边的按键位置没有做贯通开孔，而是采用了一体化的按键凸包设计，凸包内侧做了0.2mm的薄壁结构，既可以保证按键按压时的手感反馈，又能避免灰尘、水渍从按键缝隙进入壳体内部，提升日常使用的防护性。在安装边界的尺寸控制上，壳体内腔的长宽尺寸比手机本体的外轮廓尺寸大0.15mm，这个间隙值是经过反复调试的——间隙过小会导致壳体安装困难，长时间使用后容易出现撑裂的问题；间隙过大则会导致壳体与手机之间出现旷量，手持时容易产生异响，跌落时也无法起到有效的限位防护作用。壳体与手机的配合采用卡扣式结构，在内腔的四个侧边均匀分布了12个微型卡扣，卡扣的倒扣量设计为0.2mm，安装时卡扣可以卡在手机中框的倒角位置，既可以保证壳体与手机连接的牢固性，又不会因为倒扣量过大导致拆卸时刮伤手机中框的表面涂层。

　　从材质适配的角度来看，这款结构设计适配常见的TPU软胶注塑工艺，壁厚整体控制在1.2mm，边角加厚区域最大壁厚不超过2.0mm，避免注塑过程中出现缩水、翘曲的成型缺陷；背板区域做了微磨砂的纹理预留，既可以提升手持时的摩擦力，减少滑落的概率，又能避免背板残留指纹影响外观。在实际的建模过程中，所有的倒角、让位结构都要和手机本体的三维数模做干涉检查，尤其是摄像头开孔、按键凸包、接口通槽这些位置，要反复做装配模拟，确保安装后不会出现压到按键、遮挡接口的问题；边框的外边缘做了R1.5的圆弧过渡，和手掌接触的位置没有尖锐棱角，长时间手持也不会出现硌手的问题。

　　很多同类手机壳设计容易忽略的一个细节是底部的挂绳孔结构，这款设计在壳体右下角的位置预留了集成式的挂绳孔，挂绳孔的位置做了局部加厚，避免挂绳拉扯时出现孔位开裂的问题，同时挂绳孔的位置不会影响充电线的插拔，也不会在手持时硌到小拇指。另外，壳体的背板内侧做了0.1mm的微凸点阵设计，安装后点阵和手机后盖之间会形成微小的空气层，既可以避免手机后盖和壳体之间因为真空吸附导致的水印问题，又能提升日常使用时的散热效率，避免长时间高负载使用时热量在壳体内部积聚。从结构强度的角度来看，在边框的侧边位置做了隐形的加强筋设计，加强筋的厚度为0.3mm，高度和壳体内壁齐平，不会影响手机的安装，同时可以提升边框的抗形变能力，避免口袋里受到挤压时边框出现永久变形，导致壳体和手机脱离。整个设计没有多余的装饰性结构，所有的结构特征都服务于实际的防护与使用需求，没有为了外观牺牲安装便利性与防护性能，每一处尺寸公差、壁厚选择、开孔位置都经过实际装配场景的校验，完全适配日常使用的各类工况。
