单轴小型露营载货汽车拖车设计

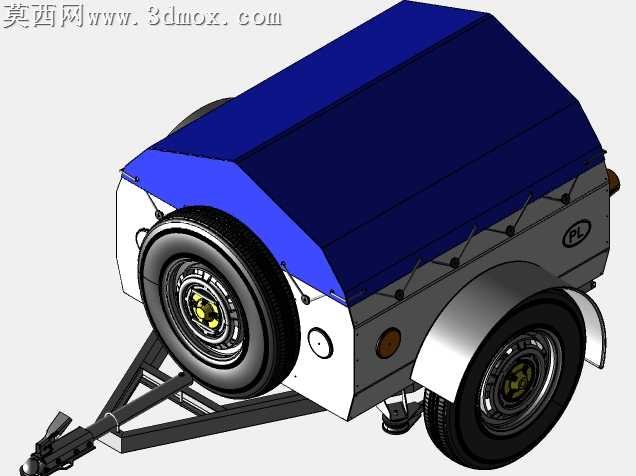

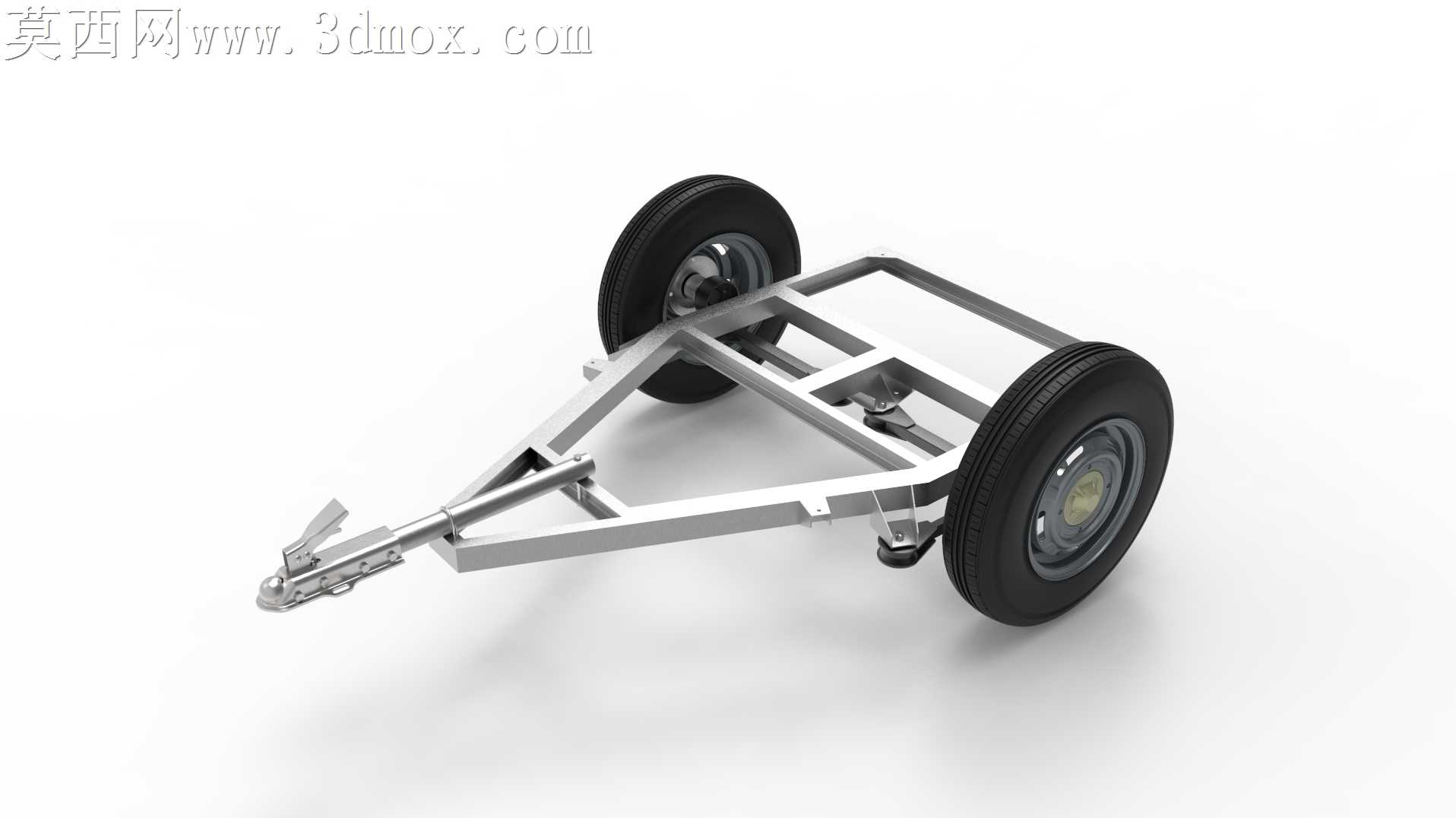

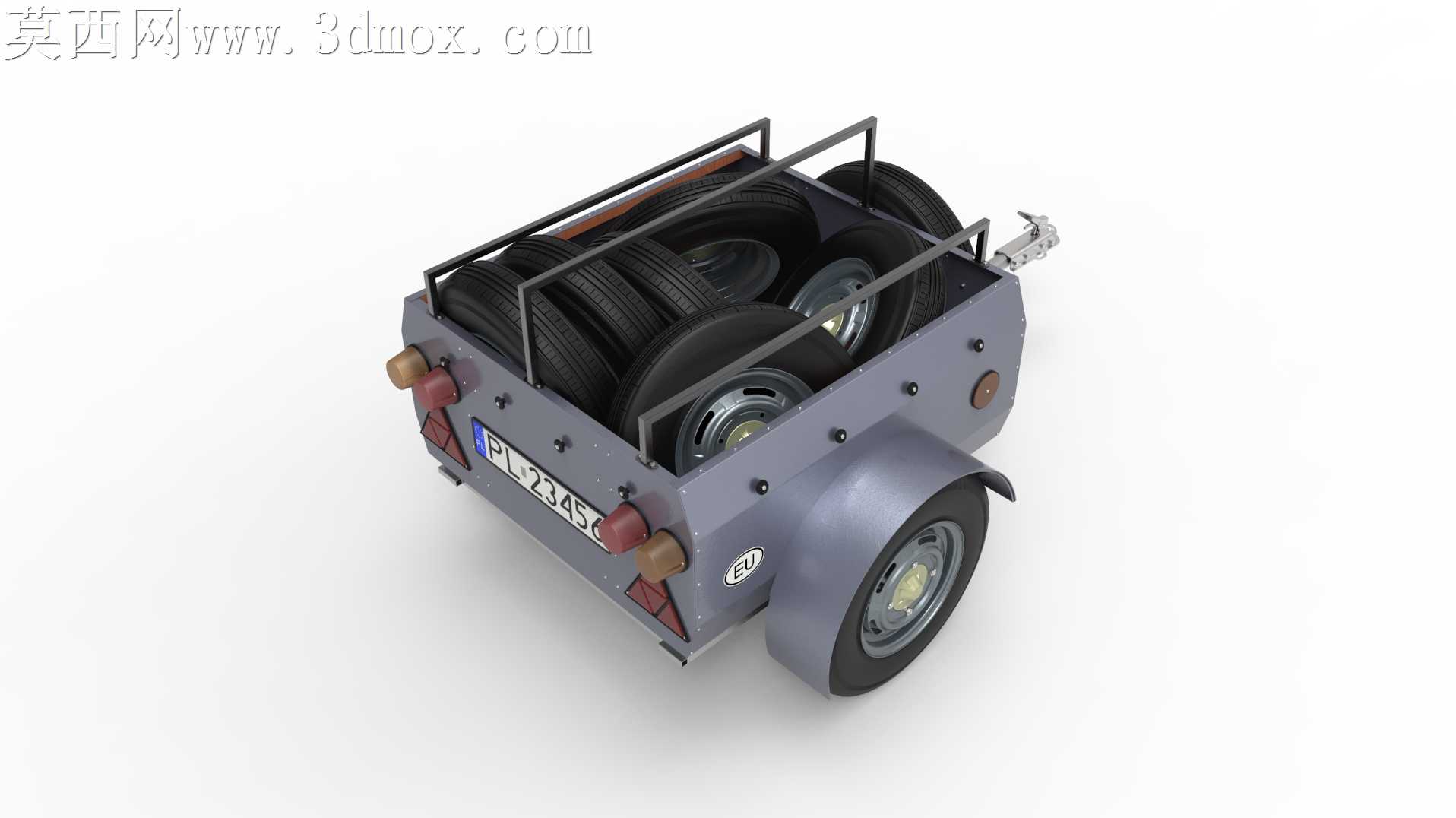

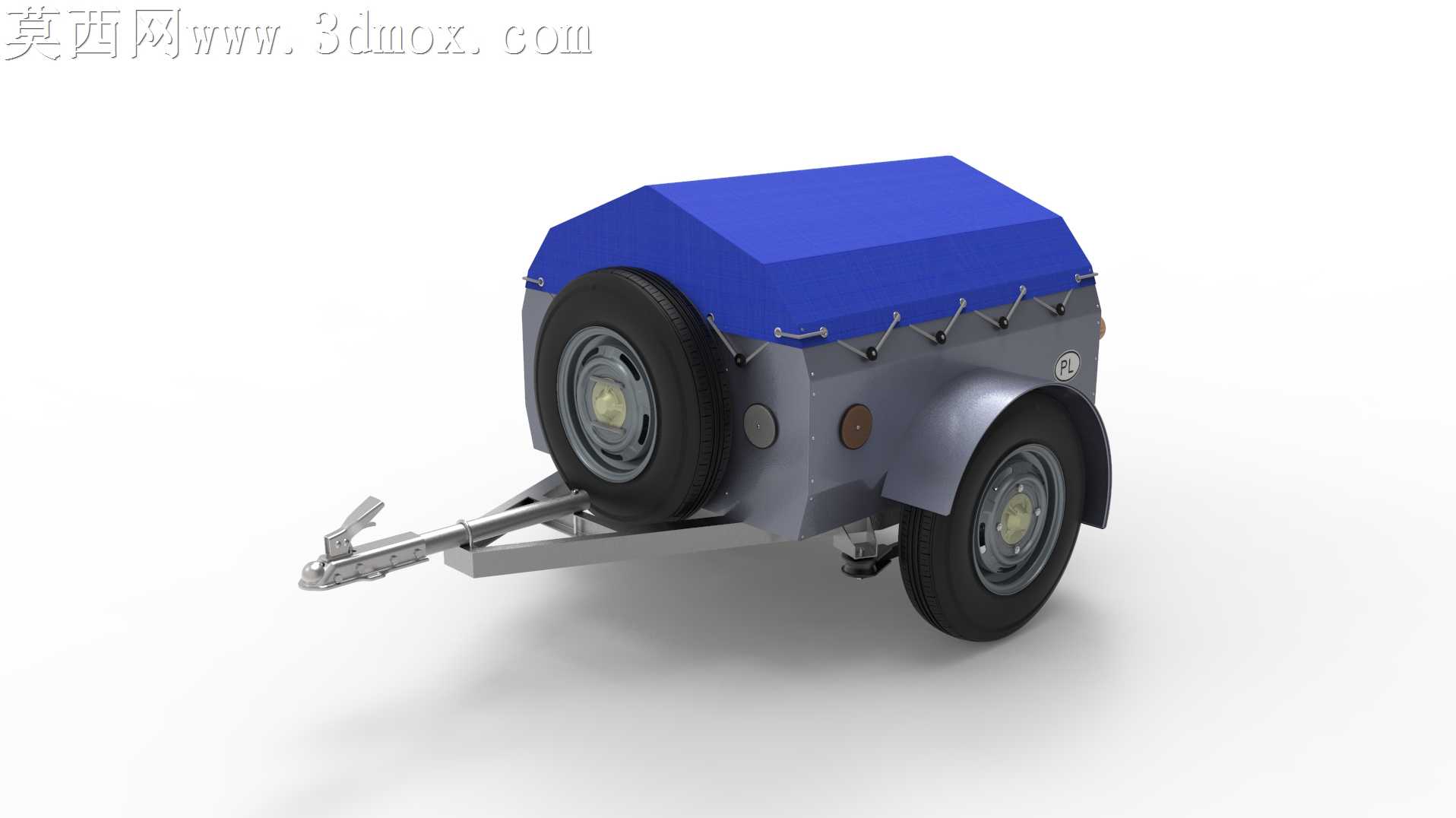

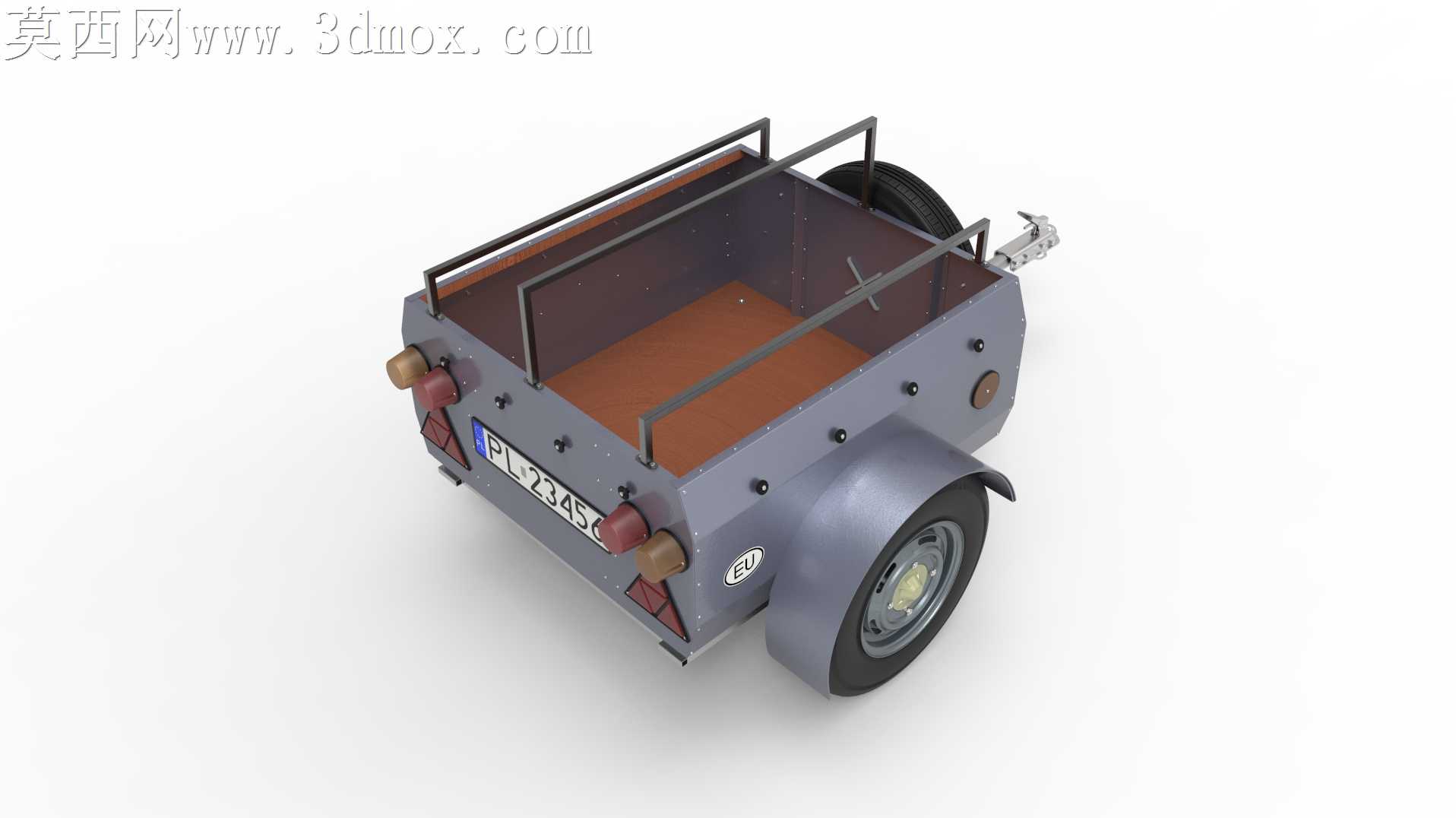

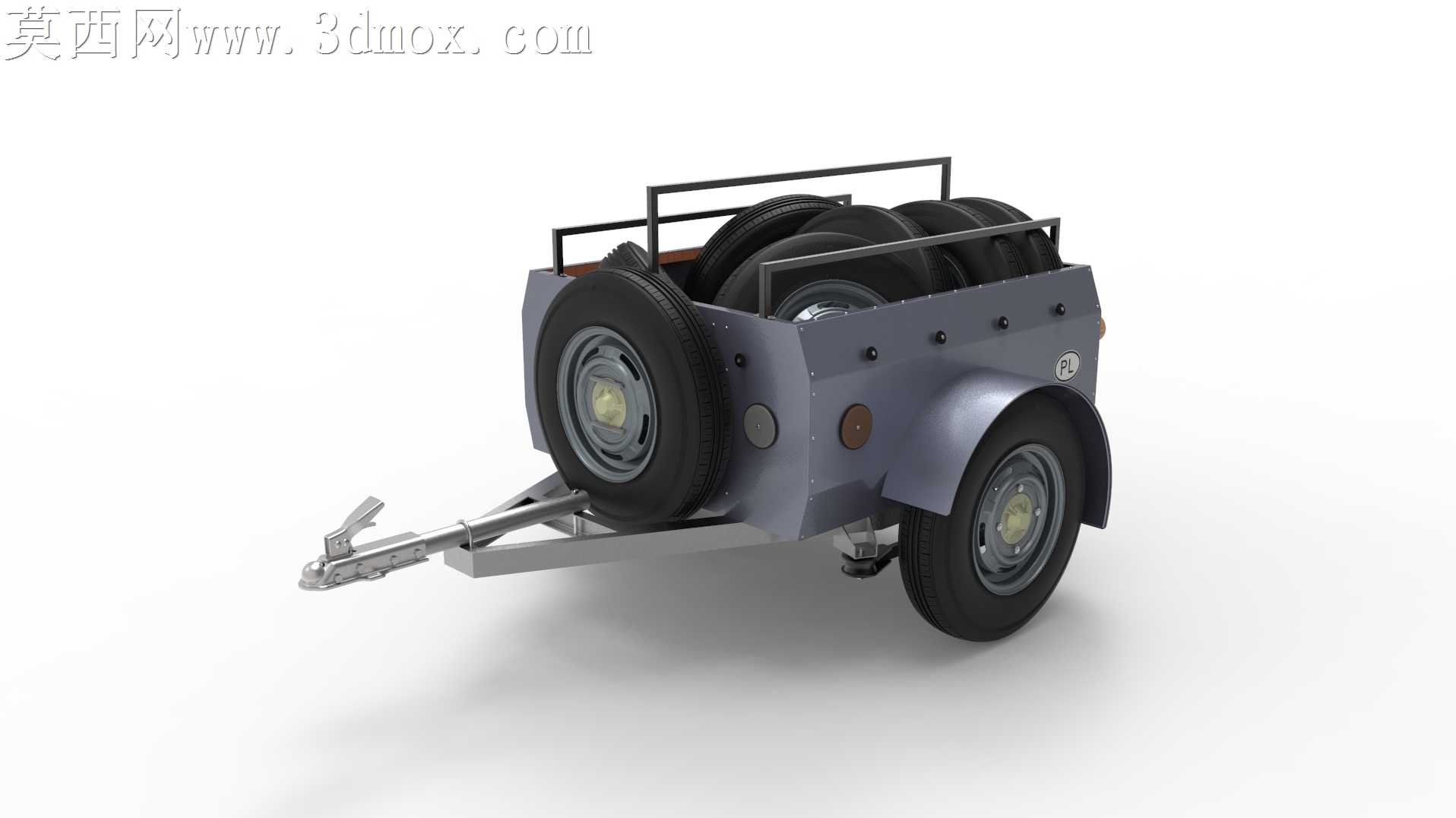

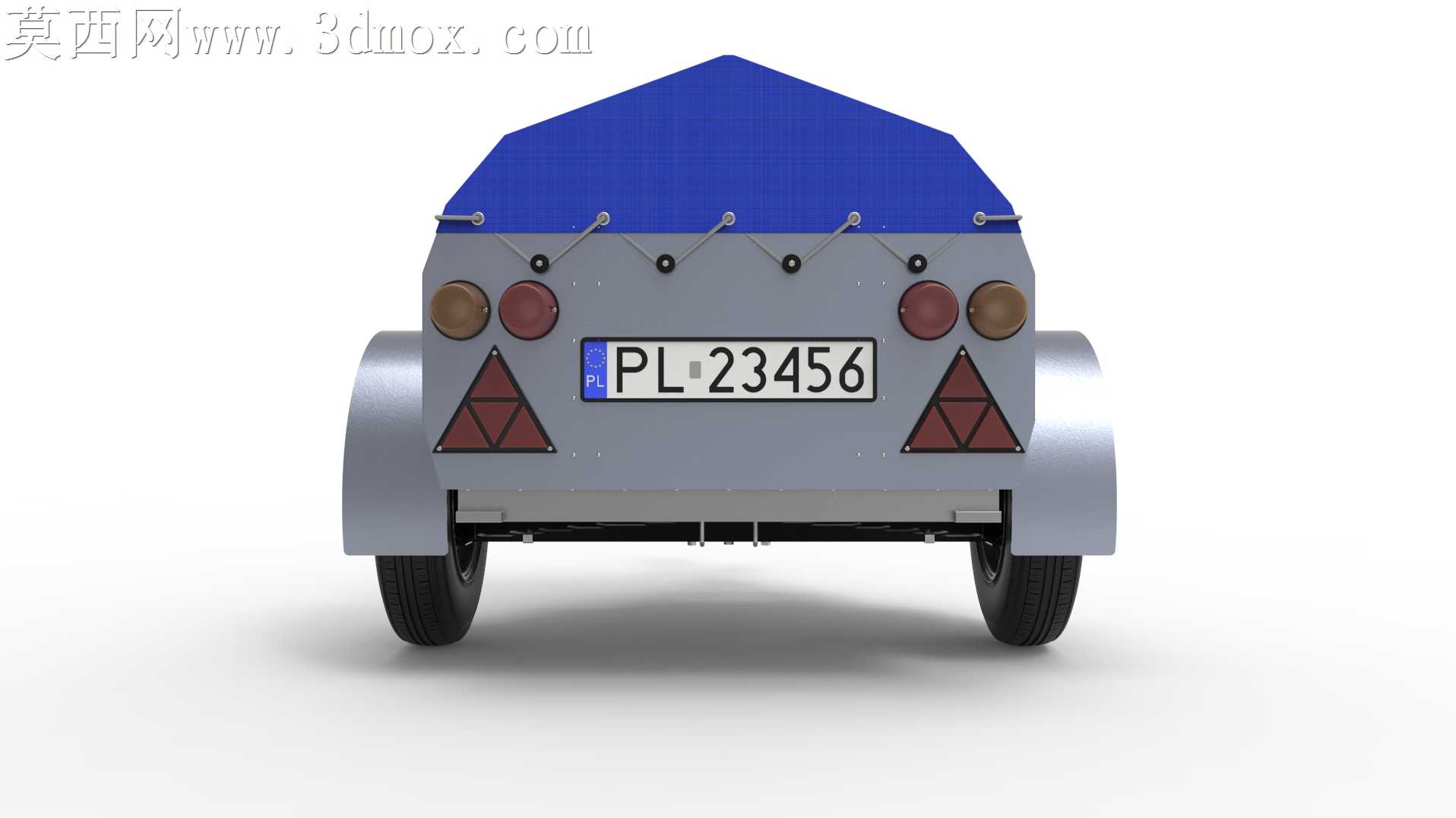

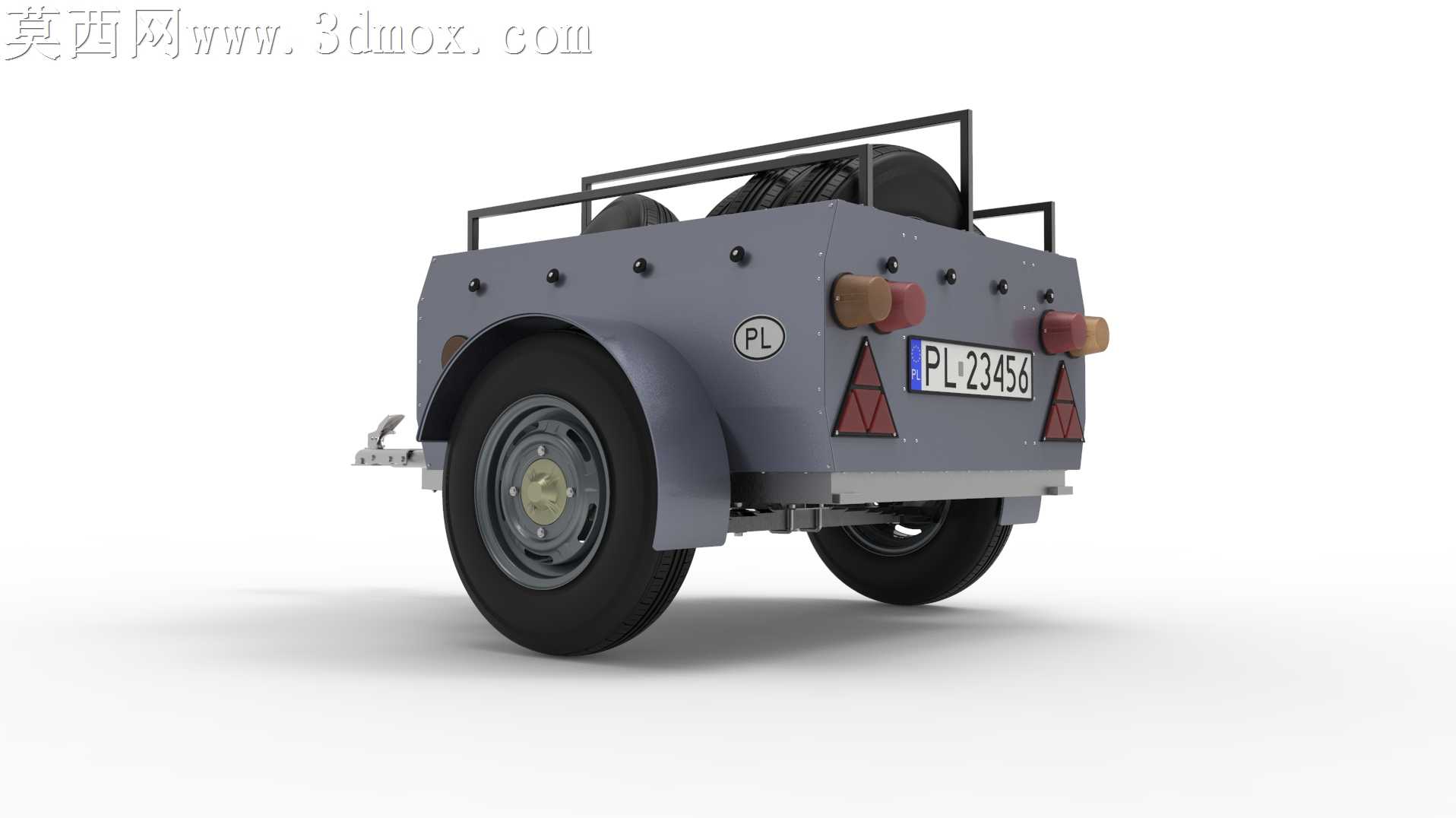

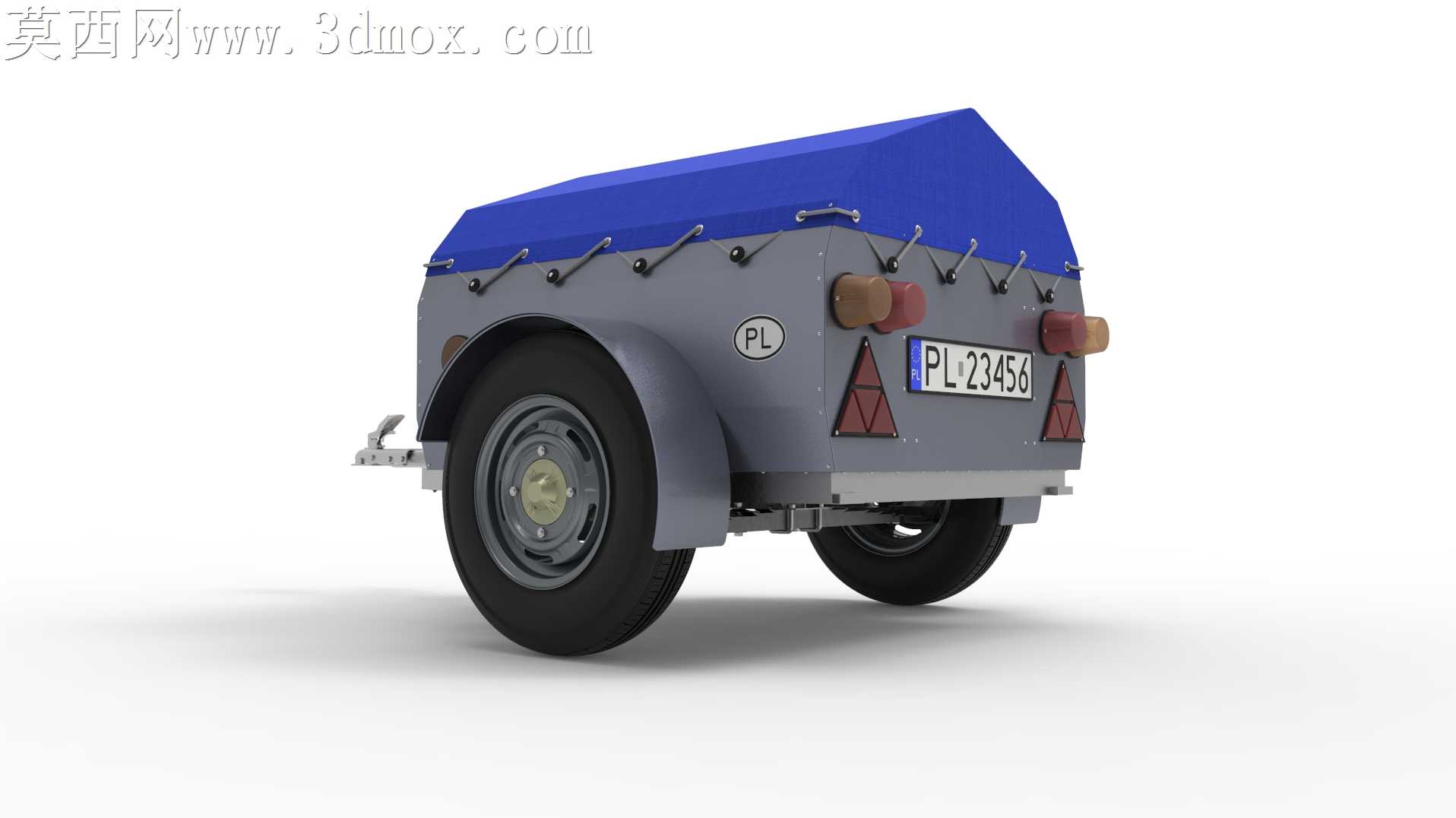

本作品为单轴小型汽车拖车三维建模设计，整体建模过程严格遵循实际拖车的工程参数与使用需求开展，首先完成整体比例的框架搭建，以车辆总质量750kg、拖车自重185kg的参数为核心约束，确定整车的长宽高尺寸与轴荷分配比例，保证拖挂行驶时的稳定性。建模阶段首先构建车架主体结构，车架采用60x30x6规格的C型钢搭建，通过三维软件的焊件模块生成C型钢的截面轮廓，沿预设的承载路径完成车架梁的拼接，精准还原C型钢的壁厚、弯折圆角细节，对车架与牵引臂、悬架安装位、轮轴固定座的连接位置做加强结构建模，模拟实际焊接后的加强筋结构，保证车架承载的力学合理性。行走系统部分，建模时还原双车轮的结构细节，包含轮胎的胎纹、轮毂的螺栓固定结构、轮轴的轴承安装位，同时在车架前部侧面设计备胎安装支架，将备胎固定于箱体前侧，既节省储物空间又方便应急更换，悬架部分参考渠道暂停双斜控制横向板簧的研究手臂结构，建模时还原板簧的片层结构、与车架和车桥的连接铰接点，保证悬架的缓冲行程符合小型拖车的行驶需求。箱体部分采用无框架承重箱结构，建模时区分不同部位的板材材质，箱壁采用1.5mm厚的钢板材质，渲染时赋予哑光金属灰的漆面材质，还原冷轧钢板喷涂后的细腻质感，地板采用12mm厚的钢板材质，建模时预留地板与车架的螺栓固定孔位，箱体顶部设计蓝色防水帆布篷布，通过软质材质模拟帆布的褶皱质感，沿箱体上沿均匀布置金属搭扣，还原篷布与箱体的固定结构，箱体侧面设计圆形示宽灯、圆形检修口、标识铭牌等细节，提升模型的真实感。前部牵引结构部分，精准建模拖车挂接装置，包含牵引臂的三角加强结构、球形牵引接头、驻车支撑支腿，牵引接头的尺寸符合通用汽车拖车钩的标准规格，支腿设计可折叠收放结构，驻车时可放下支撑保持拖车水平。渲染阶段采用工作室纯白背景环境，添加柔和的漫反射光源与底部投影，清晰展现整车的结构轮廓与材质差异，金属部件赋予对应的金属反光属性，橡胶轮胎赋予哑光磨砂的橡胶质感，篷布赋予织物的漫反射属性，整体渲染效果真实还原小型拖车的成品外观，模型可用于拖车结构教学、改装方案验证、拖挂配件适配等场景。
